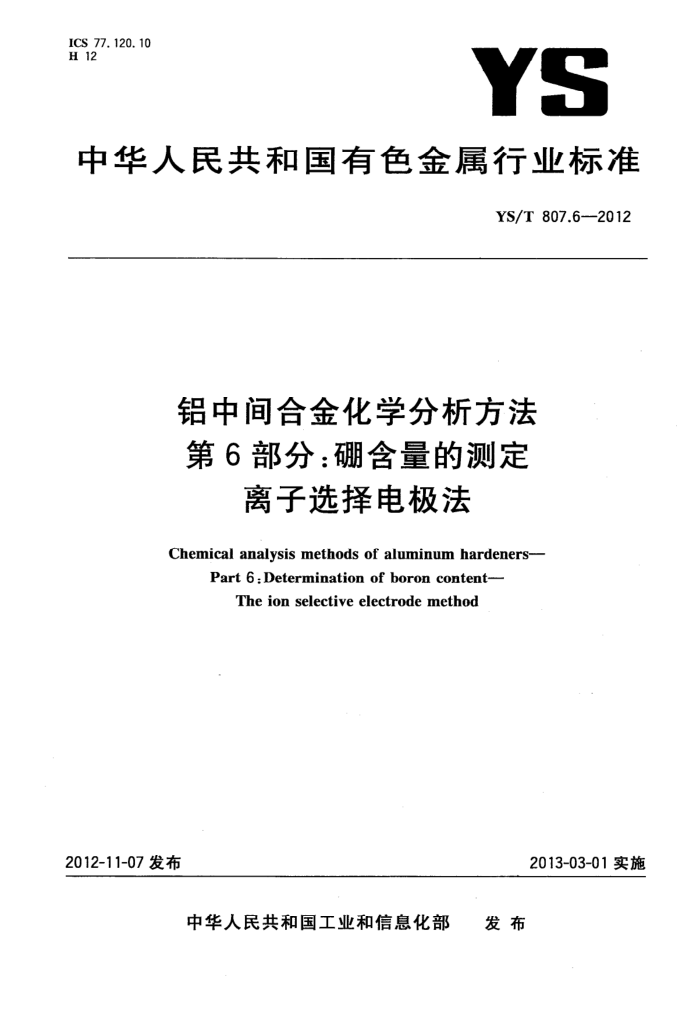

ICS77.120.10 H 12
YS
中华人民共和国有色金属行业标准
YS/T807.62012
铝中间合金化学分析方法第6部分：硼含量的测定
离子选择电极法
Chemical analysis methods of aluminum hardeners-
Part 6:Determination of boron content-
The ion selective electrode method
2012-11-07发布
2013-03-01实施
发布
中华人民共和国工业和信息化部 YS/T807.6—2012
前 言
YS/T807—2012《铝中间合金化学分析方法》分为14个部分：
第1部分：铁含量的测定 重铬酸钾滴定法；第2部分：锰含量的测定 高碘酸钾分光光度法；第3部分：镍含量的测定 EDTA滴定法：第4部分：铬含量的测定 过硫酸铵氧化-硫酸亚铁铵滴定法；第5部分：锆含量的测定 EDTA滴定法；第6部分：硼含量的测定 离子选择电极法；第7部分：铍含量的测定 依莱铬氰兰R分光光度法；第8部分：锑含量的测定 碘化钾分光光度法； -第9部分：铋含量的测定 碘化钾分光光度法；第10部分：钾含量的测定 火焰原子吸收光谱法；第11部分：钠含量的测定 火焰原子吸收光谱法；第12部分：铜含量的测定 硫代硫酸钠滴定法；第13部分：钒含量的测定 硫酸亚铁铵滴定法；第14部分：锶含量的测定 EDTA滴定法。
本部分为YS/T807的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：中国铝业股份有限公司郑州研究院、中国有色金属工业标准计量质量研
究所。
本部分参加起草单位：内蒙古霍煤鸿骏铝电有限公司、抚顺铝业有限公司。 本部分主要起草人：吴豫强、李跃平、张洁、邓素萍、原建昌、箭颖、洪家吉、汤振明。 YS/T 807.6-2012
铝中间合金化学分析方法第6部分：硼含量的测定
离子选择电极法
誉告一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
YS/T807的本部分规定了铝中间合金中硼含量的测定方法。 本部分适用于铝中间合金中硼含量的测定。测定范围：5.00%~10.00%。
2方法提要
试料用盐酸、硝酸和硫酸-磷酸混合酸溶解，用氢氟酸氟化使试料中硼转化为氟硼酸根离子，用氢氧化钠溶液调节溶液pH值为5～6，用氟硼酸根离子选择电极测定硼量。
3试剂
除非另有说明，在分析中仅使用优级纯试剂和亚沸水或不含钾的蒸馏水。 3.1氯化钾，优级纯。 3.2琼脂。 3.3氢氟酸(p=1.14g/mL)。 3.4磷酸（p=1.69g/mL)。 3.5硝酸(1十1)。 3.6盐酸(H+1)。 3.7硫酸(1十1)。 3.8氢氧化钠溶液（200g/L），贮于聚乙烯瓶中。 3.9硫酸-磷酸混合溶液：于100mL容量瓶中加人25mL磷酸（3.4）和25mL硫酸（3.7），加水至约 90mL，混匀，冷却，用水稀释至刻度，混匀。 3.10硼标准贮存溶液（1.0mg/mL）：称取2.8597g已于真空干燥器中干燥过的硼酸（优级纯）于 400mL烧杯中，加200mL水，微热使其完全溶解，冷却至室温，移入500mL容量瓶中，用水稀释至刻度，混匀，贮于聚乙烯瓶中。此溶液1mL含1.0mg硼。 3.11硼标准溶液（0.20mg/mL）：移取20.00mL硼标准贮存溶液（3.10）于100mL容量瓶中，用水稀释至刻度，混匀，贮于聚乙烯瓶中。此溶液1mL含0.20mg硼。 3.12硼标准溶液（0.15mg/mL）：移取15.00mL硼标准贮存溶液（3.10）于100mL容量瓶中，用水稀释至刻度，混匀，贮于聚乙烯瓶中。此溶液1mL含0.15mg硼。 3.13硼标准溶液（0.10mg/mL）：移取10.00mL硼标准贮存溶液（3.10）于100mL容量瓶中，用水稀释至刻度，混匀，贮于聚乙烯瓶中。此溶液1mL含0.10mg硼。
1 YS/T807.6-—2012
4仪器
4.1氟硼酸根离子选择电极：使用前应先将电极按使用说明书进行处理。 4.2双液接饱和甘汞电极：外套管充注含3mol/L氯化钾的30g/L琼脂溶液。 4.3数字式离子计，精度为0.1mV。 4.4电磁搅拌器。 4.5。半对数坐标纸。
5试样
将试样加工成厚度不大于1mm的碎屑。
6分析步骤
6.1试料
称取0.20g试样（5），精确至0.0001g。 6.2测定次数
独立地进行两次测定，取其平均值。 6.3测定 6.3.1将试料（6.1)置于250mL石英烧杯中，加人10.00mL硝酸（3.5）和10.00mL盐酸（3.6），待剧烈反应停止后，加人25mL硫酸（3.7)和25mL磷酸（3.4），缓慢加热蒸发至刚冒轻微硫酸烟，冷却，加入约20mL水，摇勾，继续冷却，移人100mL容量瓶中，加水至约90mL，摇匀，冷却至室温，用水稀释至刻度，混匀。 6.3.2移取10.00mL试液（6.3.1）于100mL聚乙烯烧杯中，加水至20mL，用聚乙稀刻度管加人 1.0mL氢氟酸（3.3），摇匀，置于沸水浴中氟化5min，取下冷却，加人15.00mL氢氧化钠溶液（3.8），加水至约80mL，在电磁搅拌下用氢氧化钠溶液（3.8）中和至溶液pH值为5～6（用精密pH试纸检查），冷却至室温，移人100mL容量瓶中，用水稀释至刻度，混匀， 6.3.3将试液全部倒人100mL于聚乙烯烧杯中，置于电磁搅拌器上，插人氟硼酸根离子选择电极和双液接饱和甘汞电极，恒速搅拌，测量平衡电位。从工作曲线上查得硼量。
注1：测量过程中，应保持温度一致。 注2：平衡电位系指电极电位的变化每分钟不大于0.2mV。 注3：试液的制备和测量应与工作曲线的绘制同步进行。
6.4工作曲线的绘制 6.4.1移取10.00mL硫酸-磷酸混合溶液（3.9）于4个100mL聚乙烯烧杯中，分别加人5.00mL、 10.00mL硼标准溶液（3.13)和10.00mL硼标准溶液（3.12)和10.00mL硼标准溶液（3.11），加水至 20mL，用聚乙稀刻度管加入1mL氢氟酸（3.3），以下按6.3.2进行。 6.4.2立即将系列标准溶液全部倒人100mL干聚乙烯烧杯中，按氟硼酸根离子浓度增高的顺序，置于电磁搅拌器上，插入氟硼酸根离子电极和双液接饱和甘汞电极，恒速搅拌，测量平衡电位，以硼量为横坐标，电位值为纵坐标，在半对数坐标纸上绘制工作曲线。
2 YS/T 807.62012
7 分析结果的计算
硼含量以硼的质量分数w(B)计，按式(1)计算：
w(B) =m, ×V。× 10-3
m。XV, X100%
(1 )
式中： m, 自工作曲线上查得的硼量，单位为毫克（mg）； V。 试液总体积，单位为毫升（mL）； m。 试料的质量，单位为克（g）； V, 移取试液的体积，单位为毫升（mL）。 计算结果表示到小数点后2位。
8精密度
8.1 重复性
在重复性条件下获得的两个独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(r)，超过重复性限(r)的情况不超过5%，重复性限(r)按表1数据采用线性内插法求得。
表 1 6.29 0. 30
9.12 0. 34
硼的质量分数/% 重复性限r/%
8.2 允许差
实验室之间分析结果的差值应不大于表2所列允许差。
表 2
允许差/% 0. 35 0. 50
硼的质量分数/% 5.00~7.50 >7.50~10.00
9质量控制与保证
分析时，用标准样品或控制样品进行校核，或每年至少用标准样品或控制样品对分析方法校核一次。当过程失控时，应找出原因。纠正错误后，重新进行校核。 中华人民共和国有色金属
行业标准铝中间合金化学分析方法第6部分：硼含量的测定
离子选择电极法 YS/T807.6—2012
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数8千字 2013年2月第一版2013年2月第一次印刷
书号：155066·2-24461
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107
YS/T807.6-2012
