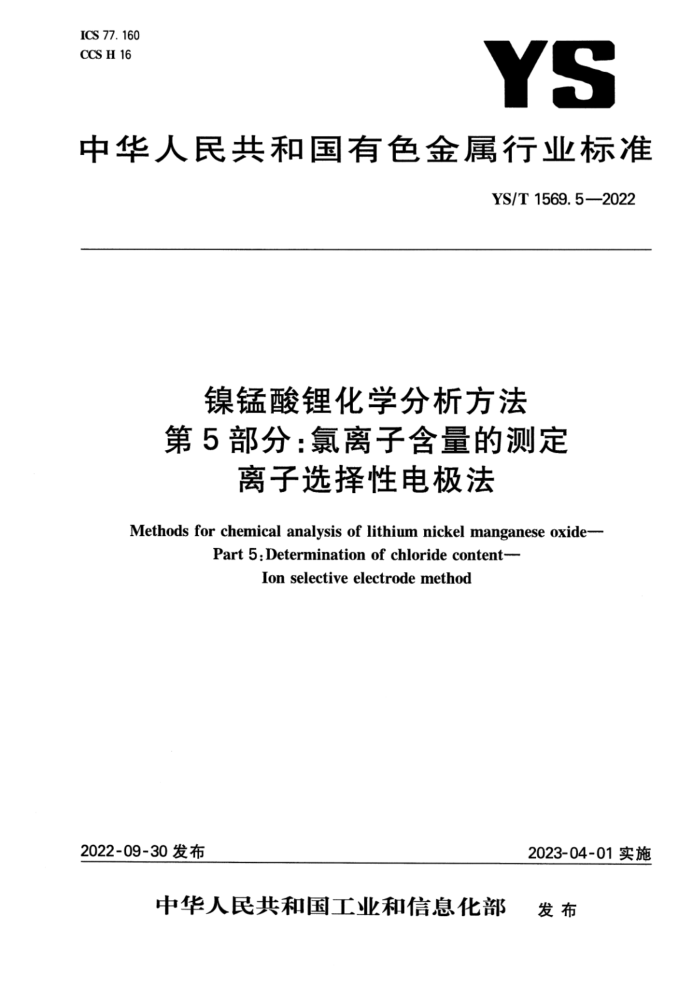

ICS 77.160 CCSH16
YS
中华人民共和国有色金属行业标准
YS/T1569.5---2022
镍锰酸锂化学分析方法第5部分：氯离子含量的测定
离子选择性电极法
Methods For chemical analysis of lithium nickel manganese oxide--
Part 5.Determination of chioride content-.
on selective electrode method
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 YSVT1588.52022
前宣
本文件接照GB/T1.1-2020标整化工作寻购第1部分：标准化文件的给构和趣草规期》的规定草
本文件是YS/T1569德耀化学分折方法的第5部分。YS/T1589日经发布了以下部分：
一第1部处：球含量的满定了二厢历画量法：一第2部分：保含靠的测定电位满定送：一第3部分：撞含盘的潮定火烙底子吸收光诺法：一繁4部分：破蒙楼含蛋的测定高子包送法：第5等分：额高子售爆的期定高子选挥性电板法一第各部分：部、馆、钢、快、爆、修和锅合盈的测定电漆橱合等离子体原子发射光诺法。 请注意本文件的基些内容可能涉及专利。本文件的发布机模不承祖识别专利的贵任。 本文件由全国有包金联标准化载术委员会（SACTC243）播出井妇口：本文件起章单位：广东邦誉环科教有限公司、深调中金南有色金展股份有限公司、湾尼生致新
.
材料研究院有限公司、国标（北京）检验认证有限公司、南长冠银科股份有限公司、广东佳纳能源科技有限公司、江西备媒电产品质量监蓄检验中心、天国安霞国利新材料科技股份有限公司、金川集团股份有限公司，渐江华友结业股份有限公司、北检测技术有限公司、国合通用（贵岛）测试评价有限公司、深训清华大学研究院，贵州省分析测域研究院，紫金矿业囊团股分有限公司、天齐锂业股份有限公司，华友新龍源科技《鑫州）有限公政、腾州源疆邀恒量服份有限公司，
本文件主要超享人，明智来、余海军、吴奔齐、曾勇、林部用、陈玉赚、付海间，衰蓝、张晓，王情、用耀寄月英、邓荐、凌仕刚、豪芳林、谢柏华，航，刘合笑，脉坐军、私松、张园，邓红云、陈建文、周文、陈珍华、 發曦婷，
直 Y8/T1585-222
引言
锦经酸额是一种新盈的火石型复商子电鸿正极材料，具有47的高电压平合，其租论比容量高送17的*具有输出电压成本低环境成好#特点在电动产车无人机军工等领城具有广商的座月前家，产品标GB/T37202--201规做酸越净子2018年12月28日发布，井于2019年11 片1日实施。操能孩通产品的化学感分接您购到产品质量的好环，然而由子就少与产品标准配套的化学成分分新方法标准，在产品标准中定其化学成分分折方者由供鑫双方使商，捷对子地控产品随医是半常不利销。诺就，难立一套针对销储化学感分的分析方法标瓶是十分必要的。
YS/T15烘装糕服题化学分新方法》由以下终个群分将成，一一第1部分：含爱的测定了二魔号童法：一等公部分：销含量的定电位消定装第子意分·做含的定火焰源子收光滋孩第都公碰酸械台质的制庭高子色法一第5静分：氯高子含送的测定商子选厚性电极猫第6解分件，糖、钙，货，谢，和销含盘的认定电感解合等高子体原子发射光法。 本文件月的在于规定家能联谨中家质氛高子含量的训试方法及其精童度。您罐蒙望中氧真子食意
对正极材科的性信有衰大影前，其含是借要严格控制。复高子选择性电板法具有播作简餐，期量范图究，精密魔高，不需要流行分高处理便可直接测定等优点，是一种测定正极精释中氧商子含爱教好的方法。 本文件的制定为综销服舒生产企业，研发企业、使用企业及带三方检视机构在测定经晚通中氧商子会量时有习依，对于装商媒签联经产品质最及减心供房之间国极测设益境成跨商业刻教具有置要作用：有有城促进了牌能漆健产业化发展， YST15-2022
镍锰酸锂化学分析方法
第5部分，氧离子含量的酒定 离子选择性电极法
1花闻
本文件银定了体服假中铺商子食冠的测庭方发本文件适用于你餐吸链中裁高子食量的测定测定范销（分数）：0.010%-0.30%
堂燃猫性强用文件
下死文件中的内容通过文中的范性引用随模成本文件必不可少的条教，笃中，进日期的引用文格，仅谈日期对盘的版本适用子本文件，不注日期的孕用定件，款乐新版本（包括新有的等效单）适用于本文锋
GB门多6分新实懿宽用水爆格城验方洗 GB/61T0数植缘的规嫩梦极微教值的装示和定
3术语和定义
本件设有领蔓养定的术蹈和定义，
鲜摩爆
诚料用健骏和过化容等，如人高子度满节剂，潮节值为5565，在离子定仪上，采用简高子送择性电极胶氧离子煲合电极，以工作曲换法靓定氧离子的质量缺度，计算笔子的含量。
B就材料
非另有说质，本文件所用试新均为分粉统及然上纯度地试耀，所用水特合GB/T682稳定的二额及以上然度的水。 51过氧化领%，费量分数）。 2晚（11）。 53高子强康调节：称致294g柠檬爱销CN0·2H0置于500L杯甲水游解后荐入1000mL喜量瓶中，以水整释至期度，摄勾五#筑化纳潜饿（250菜/L）。 五#高子板推存游城：#家16客化铺基滤试微，预先经过50购至饵随，在干爆馨中冷都草盘逛）置子50L烧杯中，加人20mL水将解，移人1000L容量滋中，以水群释英就度覆司此客滋1ml食1奶氧离子
a YS/T1500.5--2022
5款复高子标能落液：梦敢10.00mL.氧高子标准存将藏（5.5）爱于100mL容量靠中，以水精释至剂度，滋匀。数游滚工食10繁离子
6饺量设糕
&1高子测定仪：附#丹装置。 62鐵离子选择性电毅或氟高子复合电极，要求氟离于度在10-oi/10-0l/L毫内惠银电位与点高子戏爱维度的对数星良好战性关系。氣离子选择性电报成配鑫比电极。 家3爆补搭电报。 #4计，糖度不低于0.1
7辫品
7.1样品粒度应不大于0.150mm 1.2模品分新前应在105C土2下烘干2h并盈于干餐馨中冷部至显套用，
8试验步骤
8.1武料
称取0.25（m）样品（），精至0.0001g 82事行试验
平行两份试验，政其平均值。
83激定 8.3.1将试料（8.1)置于100ml烧杯中，加人5mL确（5.2和1mL过氧化氢（5.1），签上表面证，置于器度为90C的水裕中加热40min冷邦至室服。微人20mL高子强庭节剂5.3），以pH计84）检测，用氢氧化溶液（5.4）或确数<5.2）调节溶瘦pH值为5.56.5.移人100mL(V）容量瓶中，以水稳精至刻度，银寸 8.3.2打开高子期定仪（6.1），预熟30min，特待测游液（3.3.1）钩人干爆的烧杯中，播人氧离子选择性电报或氟商子复合电极（62）和温房补偿电械（6.3），在携押下测其平衡电被电位值，自工作画载上套德诚滚中舞高子的质策教度 84工作#教的核动 841分人0.25m0.50m100005.00L10.00m子标准容液56 于100烧杯中，加人5mL确酸（5.2）租1mL过氧化氢（5.1），蒙上表面，量于激度为90的水浴爆中加热40min冷却至室激。加人20mL高子露度调节剂(5.3）以pH计（6.4）梳副，用氧化钠游家 (5.4）或硝酸（5.2）谢节客液pH值为5.56.5，移人100mL容量服中以水释至刻度，港句 8.4.2打开离于潮定仅（6.1），预热30ia将列标准液（84.1)）调入于攀的紫杯中，拥人额离子选择性电报或就离子复合电极（6.2利温度补售电极（6.3），在搅拌下，按氟高子费量放度由低鸡离的期序测意累列标准落液平象电报电位值。以氧高子的质最度的对数值为横生标，对应的电位焦为然您标给制E（mV-g/mL）工作面线。 2 YS/T1569.5—2022
9试验数据处理
氯离子含量以氯离子的质量分数wc-计，按公式(1)计算：
wa- =β·VX10-6
X100%
（1)
m
式中： p 自工作曲线上查得试液中氯离子的质量浓度，单位为微克每毫升（ug/mL）；
试液定容的体积，单位为毫升（mL）；一试料的质量，单位为克（g）。
V.
m-
-
计算结果保留两位有效数字，按GB/T8170的规定进行修约。
10精密度
10.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在表1给出的平均值范围内，两个测试结果的绝对差值不超过重复性限(r），超过重复性限(r)的情况不超过5%，重复性限（r)按表1数据采用线性内插法或外延法求得。精密度试验原始数据参见附录A。
表1重复性限
wa-/% r/%
0. 024 0. 004
0. 092 0. 011
0. 30 0. 03
10.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R)的情况不超过5%，再现性限（R)按表2数据采用线性内插法或外延法求得。精密度试验原始数据参见附录A。
表2再现性限
wa- / % R/%
0. 024 0. 006
0. 092 0.021
0. 30 0. 05
11 试验报告
试验报告至少应包含以下几个方面的内容：
试验对象；本文件编号；分析结果及其表示；与基本分析步骤的差异； -观察到的异常现象；试验日期。
3 YS/T1569.5—2022
附录A (资料性)
精密度试验原始数据
精密度数据是在2020年～2021年，由18家实验室对3个不同水平的样品进行共同试验确定的。每个实验室对每个水平的样品在重复性条件下独立测定11次。测定的原始数据见表A.1。
表A.1 精密度试验原始数据
测定次数n
实验室 水平数
5
6
%
1 0. 024 0.025 0.024 0.023 0. 025 0.027 0.022 0.025 0.026 0.027 0.024
2
10
11
3
7
9
4
1
2 0.086 0.102 0. 094 0.101 0.099 0.090 0.088 0.092 0.087 0. 095 0.090
1
0. 331 0. 301 0.302 0.298 0.299 0.325 0.310 0.307 0.299 0.312 0. 301 0. 024 0. 025 0.024 0. 025 0.026 0.026 0. 025 0.026 0.025 0.023 0. 023 0.083 0.084 0.083 0.082 0.084 0.086 0.086 0.087 0. 084 0. 083 0.088 0. 287 0.309 0.308 0.292 0.277 0.258 0.269 0. 271 0.293 0. 254 0. 273 0.025 0.022 0.024 0.025 0.024 0.026 0.023 0.024 0.026 0.023 0. 025 0.095 0. 089 0.099 0. 098 0.097 0.089 0.095 0.096 0. 099 0.093 0. 091 0. 305 0.306 0.299 0.315 0.307 0.295 0.318 0.305 0.308 0.301 0.307 0.023 0.023 0.025 0. 025 0.026 0.023 0.024 0.021 0.021 0.024 0. 024
3
1
2 3 1 2 3 1 2 0. 095 0.090 0. 098 0.099 0.099 0. 100 0.106 0. 104 0.103 0.103 0.090 3
2
3
4
0. 312 0.316 0. 319 0.322 0.322 0.336 0.308 0.315 0.322 0.325 0.338 0.022 0.025 0.024 0.027 0.027 0.026 0.024 0. 021 0.022 0.025 0. 023 0.092 0.094 0.090 0.088 0.086 0.085 0.092 0. 089 0.103 0.096 0. 084
1
5
2
3 0.280 0.286 0.275 0.302 0.293 0.305 0. 281 0. 301 0.278 0. 329 0.303
0.023 0.020 0.022 0.022 0.021 0.022 0.022 0.022 0.020 0. 023 0.021 2 0. 131 * 0.132* 0.124* 0.113* 0.114 0. 121* 0.120* 0.128* 0.129* 0.123* 0. 114*
1
6
0.325 0. 313 0.324 0.328 0.327 0.326 0. 323 0.321 0.314 0.320 0.334 0.024 0.027 0.022 0.025 0.023 0.025 0.026 0.024 0.025 0.027 0.025 0.089 0.090 0.088 0. 096 0.092 0. 095 0.097 0.093 0.096 0.091 0.093 0.313 0.322 0.307 0. 315 0.312 0. 315 0. 309 0.315 0.319 0.311 0.316 0.023 0.025 0.025 0.025 0.025 0.025 0.024 0.025 0.025 0.026 0.026 0.089 0.098 0. 097 0. 095 0. 097 0. 094 0.095 0.093 0.094 0. 097 0.090 0. 321 0.299 0.315 0.303 0. 309 0.323 0. 306 0.305 0.299 0.306 0.313 0.019 0.021 0.021 0.021 0.022 0. 023 0.019 0. 024 0.022 0.024 0.023 0. 084 0.091 0.086 0.092 0. 089 0.088 0. 088 0.092 0.089 0.087 0.093
3
1
7
2
3
8
2
3
1
9
2 3 0.299 0.291 0.303 0. 307 0. 294 0.297 0.295 0.309 0. 301 0.293 0.306
4
