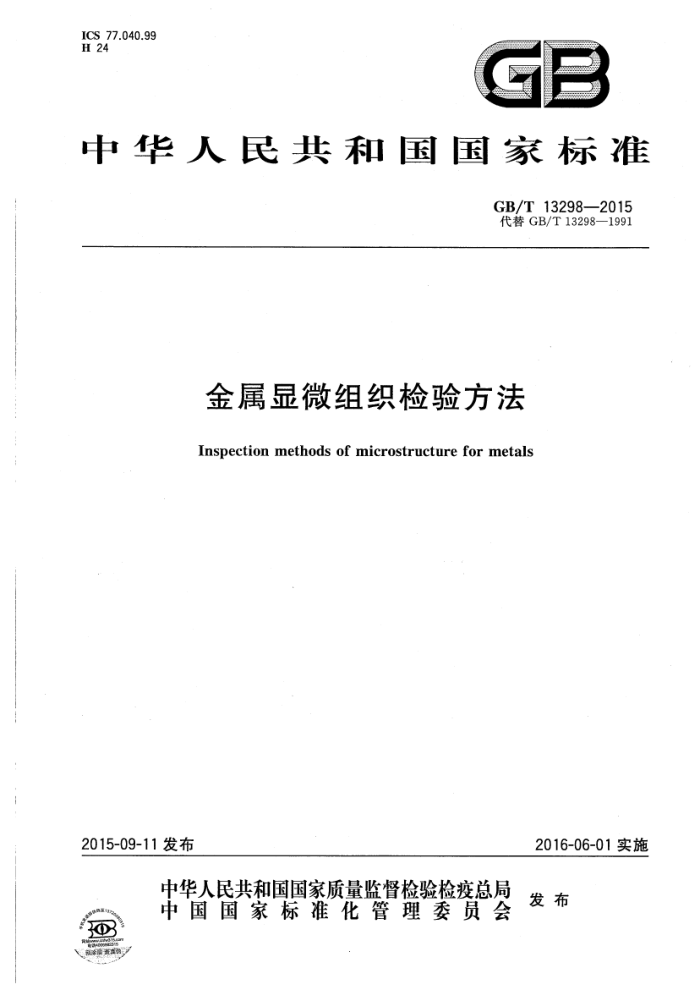

ICS 77.040.99 H 24
G 一
中华人民共和国国家标准
GB/T13298—2015 代替GB/T13298—1991
金属显微组织检验方法
Inspection methods of microstructure for metals
2016-06-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13298—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T13298—1991《金属显微组织检验方法》，与GB/T13298—1991相比主要技术内
容变化如下：
试样制备改为“试样准备”（见第3章）；增加了试样选取两种情况（见3.1）；增加了检验面的示意图（见3.2.1）；平行于锻轧方向的纵截面检验增加了“带状组织评级”（见3.2.3）；增加了“试样标记”部分（见3.5）；采用了清晰的“机械镶嵌法的夹具图”（见3.7.2）；增加了振动抛光（见5.5）； “试样的浸蚀”改为“显微组织显示”，增加了总则（见6.1），增加了光学法（见6.2）、热蚀显示法（见6.3.5）、阳极覆膜法（见6.4.2）；删除了化学浸蚀剂和电解浸蚀剂的配制及安全注意事项（见1991年版4.1.3）；删除了“金相显微镜分为台式、立式、卧式”（见1991年版5.2)；删除了“使用显微镜时应特别保护镜头注意事项”（见1991年版5.5）；删除了“使玻璃板上影相清晰，必要时可借用聚焦放大镜在毛玻璃板上观察”（见1991年版6.6)；显微组织检验部分（见第7章），删除了黑白底片和彩色底片照相以及“黑白底片和相纸冲洗” （见1991年版6.10）以及“彩色底片与彩色相片冲洗”（见1991年版6.11），增加了显微镜照明方式（见7.2.1）、增加了图像采集（见7.3)和图像分析部分（见7.4）；增加了“现场金相检验”（见第8章）；将“试验记录”改为“检验报告”。（见第9章，见1991年版第7章）；增加了金属常用的浸蚀剂（见附录A）。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：钢铁研究总院、冶金工业信息标准研究院、方大特钢科技股份有限公司、大冶特殊
钢股份有限公司、首钢总公司、邢台钢铁有限责任公司。
本标准主要起草人：李继康、赵晓丽、栾燕、新华。 本标准所代替标准的历次版本发布情况为：
GB/T13298—1991。
I GB/T13298—2015
金属显微组织检验方法
1范围
本标准规定了金属显微组织检验的试样准备、试样研磨、试样抛光、显微组织显示、显微组织检验、 现场金相及试验记录。
本标准适用于金相显微镜检查金属组织的操作方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
YB/T4377金相试样电解抛光方法
3试样准备
3.1i 试样选取 3.1.1总则
为保证检验有效，选取的金相试样尽可能客观全面的代表被研究的材料。试样截取的方向、部位、 数量应根据金属制造的方法、检验目的、相关标准或双方协议的规定进行。 3.1.2常规检验
除在产品标准中有特殊规定外，建议在能代表材料特征的位置选取，试样官包含完整的加工处理和
影响区。例如：钢带或线材试样宜在盘卷的端部截取；铸件试样宜包含最大偏析和最小偏析的区域；热处理试样宜包含完整的热处理层；表面处理试样宜包含全部表面处理层；焊接试样宜包含焊缝、热影响区和母材。
3.1.3失效分析
试样应尽可能在断裂或开始失效的部位截取。在截取金相试样之前，应完成对失效表面的研究，或者至少应完成记录失效的情况。然后在正常部位取样进行组织和性能对比。
3.2 检验方向和检验面选取
3.2.1检验面的示意图见图1。
1 GB/T13298—2015
用氧乙炔火焰气割法截取，硬而脆的金属可用锤击法取样。试样截取时应尽量避免截取方法对组织的影响（如变形、过热等）。在后续制样过程中应去除截取操作引起的影响层，如通过（打)砂轮磨削等；也可在截取时采取预防措施（如使用冷却液等），防止组织变化。 3.5试样标记
为了避免在准备过程中试样发生混乱，应做好试样的登记及标记工作。试样截取后应立即在试样检验面以外的其他部位打印、刻写标记，并确保在试样清洗和热处理的过程中标记不被磨损、遮蔽。试样如后续需要镶嵌则应在镶嵌后重新标记。 3.6试样清洗
试样表面若沾有油渍、污物、冷却液或残渣，可用合适的溶剂（如酒精、丙酮等）清洗，清洗可在超声波中进行。任何妨碍基体金属腐蚀的金属覆盖层应在磨抛之前除去。 3.7试样镶嵌 3.7.1总则
试样尺寸较小（如薄板、丝带材、细管等），试样过软、易碎，试样形状不规则，检验边缘组织，用于自动磨抛机进行标准化制样等试样需要镶嵌。所选用的镶嵌方法不应改变原始组织，镶嵌时试样检验面一般朝下放置。根据实际需要，可选用机械镶嵌法（见3.7.2)或树脂镶嵌法（见3.7.3）镶嵌， 3.7.2机械镶嵌法 3.7.2.1将试样用螺栓、螺钉固定在合适的夹具内（见图2）。夹具的硬度应接近于试样的硬度，以减小试样研磨和抛光时对边缘产生磨圆作用；夹具的成分宜与试样类似，避免形成原电池反应影响腐蚀效果。
注：注意使试样与夹具紧密接触，试样固定时需小心，夹紧力过大可损坏软材料试样。 3.7.2.2为减少抛光剂或腐蚀剂的渗透，可用较软材料制成的薄片填充在试样间，但应确保填充材料与试样在腐蚀过程中不起电解反应。典型的填充材料有薄的塑料片、铅或铜。为了减少空隙对抛光剂或腐蚀剂的吸收，还可以在夹持前将试样涂上环氧树脂层，或将试样浸在熔融的石蜡中使空隙被填充。 试样
试样
一填充物
试样
试样
公
b)
图2机械镶嵌法夹具
3.7.3树脂镶嵌法 3.7.3.1总则
最常用的镶嵌法是将试样镶嵌在树脂内。因树脂比金属软，为避免试样边缘磨圆，可以将试样夹在硬度相近的金属块之间或用相同硬度的环状物包围等。也可用保边型树脂，可根据检验目的不同选择
3 GB/T 13298—2015
市场上不同质量的树脂。细线材、异型件、断口等试样，可在镶嵌之前电镀铜、铁、镍、金、银等金属，电镀金属应比试样软，同时不应与试样金属基体起电化学反应。对于扩散层、渗层、镀层较薄的试样，可倾斜镶嵌以便放大薄层在一个方向上的厚度。有时为使镶样导电，可在树脂中加人铜粉或银粉等金属添加剂。树脂镶嵌法主要包括热镶法和冷镶法。 3.7.3.2热镶法
将试样检验面朝下放入热镶机的模子中，倒人树脂应超过试样高度，封紧模子并加热、加压、固化、 冷却，再打开模子，完成热镶。热镶的温度、压力、加热及冷却时间根据选用的树脂而定，一般加热温度不超过180℃，压力小于30MPa，建议冷却到30℃后再解除压力。热镶树脂有两种：
a）热固性树脂：丙烯酸、环氧树脂、电木粉、邻苯二甲酸二丙烯等； b）热塑性树脂：丙烯酸、聚酯丙烯酸、环氧树脂、聚酯、聚苯乙烯、聚氯乙烯、异丁烯酸甲酯等。
3.7.3.3冷镶法
试样检验面朝下放入合适的冷镶模子中，将树脂及固化剂按合适比例充分搅拌（搅拌过程中尽量避免出现气泡），注人模具，在室温固化成型。对温度和压力敏感的材料要冷镶，如不允许加热的试样、软的试样、形状复杂的试样以及多孔性试样等。冷镶材料有聚脂树脂、丙烯酸树脂、环氧树脂等，也可使用牙托粉和牙托水。冷镶模具可用硬橡胶、聚四氟乙烯塑料、纸盒等。使用低真空实现真空冷镶，镶嵌材料容易渗人缝隙，适用于多孔试样、细裂纹试样、易脆试样、脆性材料等。 4试样研磨
4.1试样磨平
切取好的试样先磨平，为下一道砂纸的磨制做好准备。磨削时须用水冷却试样，防止试样因受热而发生组织变化。 4.2试样磨光 4.2.1手工磨光
经磨平、洗净、吹干后的试样，在不同粒度的砂纸上由粗到细依次磨制，砂纸须平铺于平的玻璃、金属或板上。每换一次砂纸时，试样须转90°与旧磨痕成垂直方向，在此方向磨至旧磨痕完全消失，新磨痕均匀一致时为止。每次须用水或超声将试样洗净吹干后再进人下一道制样程序。 4.2.2机械磨样机磨光
将由粗到细不同粒度的砂纸或磨盘分别置于机械磨样机上依次磨制。
5试样抛光
5.1总则
抛去试样上的磨痕以达镜面光洁度，且无磨制缺陷。抛光方法可采用机械抛光、电解抛光、化学抛光、振动抛光、显微研磨等。
4 GB/T13298-2015
5.2机械抛光 5.2.1粗抛光
经砂纸磨光的试样，可移到装有尼纶、呢绒或细帆布等的抛光机上粗抛光，抛光剂可用微粒的金刚石、氧化铝、氧化镁、氧化铬、氧化铁、金刚砂等，类型有抛光悬浮液、喷雾抛光剂、抛光膏等。抛光时间 2min~5min。抛光后用水洗净并吹干。 5.2.2精抛光 5.2.2.1经粗抛光后的试样，可移至装有尼龙绸、天鹅绒或其他纤维细匀的丝绒抛光盘进行精抛光。根据试样的硬度，可选用不同粒度的细抛光软膏、喷雾抛光剂、氧化物悬浮液等。注意抛光时间和用力，以避免人为造成试样如边角倒圆和浮凸。一般抛光到试样的磨痕完全除去，表面呈镜面时为止。抛光后用水冲洗，再用无水乙醇洗净吹干，使表面不致有水迹或污物残留。 5.2.2.2精抛光操作可选用手工或自动方法。手工抛光时将试样均匀地轻压在抛光盘上，沿盘的直径方向来回抛光。控制绒布湿度，避免对抛光质量产生影响（湿度太大会产生曳尾，湿度太小会产生黑斑），绒布的湿度以将试样从盘上取下观察时，表面水膜在2s3s内完全蒸发消失为宜。自动抛光设备是将试样固定在夹具上，由夹具带动试样按照一定轨迹在抛光盘内运动，夹具与抛光盘的作用力、转速、转动方向等可根据需要调节，抛光效率较高。 5.3电解抛光
电解抛光是将金属作阳极插在电解槽中，其表面因电解反应而发生选择性腐蚀，从而使其表面被抛光的一种方法。电解抛光的条件是由电压、电流、温度、抛光时间来确定，按YB/T4377的规定执行。 5.4化学抛光
化学抛光是靠化学试剂对试样表面不均匀溶解，逐渐得到光亮表面的结果。但只能使试样表面光滑，不能达到表面平整的要求。对纯金属铁、铝、铜、银等有良好的抛光作用。 5.5振动抛光
振动抛光是指螺旋振动系统在工业电源（半波整流后）驱动下，使试样在磨盘上圆周运动的同时进行自传，从而达到抛光的目的。常用于去除试样表面的应力或残余变形层，最终获得高质量表面。 5.6显微研磨
显微研磨是将显微切片机上的刀片用研磨头代替制成。显微切片机切割下来的试样，再经显微研磨机研磨。显微研磨是把磨光和抛光的操作合并为一步进行。
6显微组织显示
6.1总则
试样抛光后不经处理直接显示显微组织；或者利用物理或化学方法对试样进行特定处理使各种组
织结构呈现良好的衬度，得以清晰显示。常用方法有光学法、浸蚀法、干涉层法。 6.2光学法
用不同组织对光线不同的反射强度和色彩来区分显示金相显微组织。试样可不经其他处理直接观
5 GB/T13298—2015
察或者利用显微镜上的偏振光、微分干涉等附件来观察。 6.3浸蚀法 6.3.1化学浸蚀
化学试剂与试样表面起化学溶解或电化学溶解的过程，以显示金属的显微组织。 注：常用的浸蚀剂参见附录A。
6.3.2电解浸蚀
试样作为电路的阳极，浸入合适的电解浸蚀液中，通入较小电流进行浸蚀，以显示金属显微组织。
浸蚀条件由电压、电流、温度、时间来确定。
注：常用的浸蚀剂参见附录A。 6.3.3.恒电位浸蚀
恒电位浸蚀是电解浸蚀的进一步发展，采用恒电位仪，保证浸蚀过程阳极试样电位恒定，可以对组织中特定的相，根据其极化条件进行选择浸蚀（分别浸蚀和相继浸蚀）或着色处理。 6.3.4离子浸蚀（阴极真空浸蚀）
采用荷能离子轰击刻蚀试样表面，有选择地除去试样表面的部分原子，以显露金属组织。特别适用于化学性质差异很大的复合试样，如铁-镍、不锈钢-铁钎焊接。 6.3.5热蚀显示法
高温金相的一种主要显示手段，在真空（也可在氮气或氩气的惰性气体保护性气氛下）加热时，在没有任何介质作用下晶粒边界和某些相界能获得显示。
试样在真空中加热，由于温度的影响，当各个相或晶粒的热膨胀系数相差很大时会出现浮凸，在普通光和偏振光照明下，因高低差投影或不同位相晶体的不同，其光学特征都能清楚地反映出组织特征。 6.4干涉层法
在金属试样抛光面上形成一层薄膜，通过人射光的多重反射和干涉现象，利用不同相具有不同的光学常数和膜厚，使组织间产生良好的黑白和彩色衬度，鉴别各种合金相。 6.4.1化学浸蚀形成薄膜法
用化学试剂在金属试样表面形成一层薄膜的方法。金属中不同的相由于电位差异而形成厚度不同的薄膜，从而使各相或位向以及成分不同的晶粒之间、亚晶、枝晶等，由于多重反射和干涉现象产生不同的干涉色显示出组织差别。常用于相鉴别、晶粒位相观察以及偏析组织。 6.4.2阳极覆膜法
阳极覆膜法是阳极化或称阳极化处理的结果。在阳极区，电化学阳极金属产生离子化反应和阳极
区溶液存在的金属离子与某些阴离子之间的纯化学沉积反应，在试样表面形成一层对光呈各项异性的薄膜。在偏振光下，使用微分干涉或者灵敏片，不同位向的晶粒产生不同的彩色颜色。纯铝、高纯铝、软铝合金以及铸造铝合金一般需要进行阳极覆膜法，在偏振光下显示出清晰晶粒。 6.4.3恒电位阳极化及阳极沉淀法
在恒定阳极电极电位的条件下进行阳极覆膜，由于合金中各相在选定的电位下各自处于极化曲线
6
