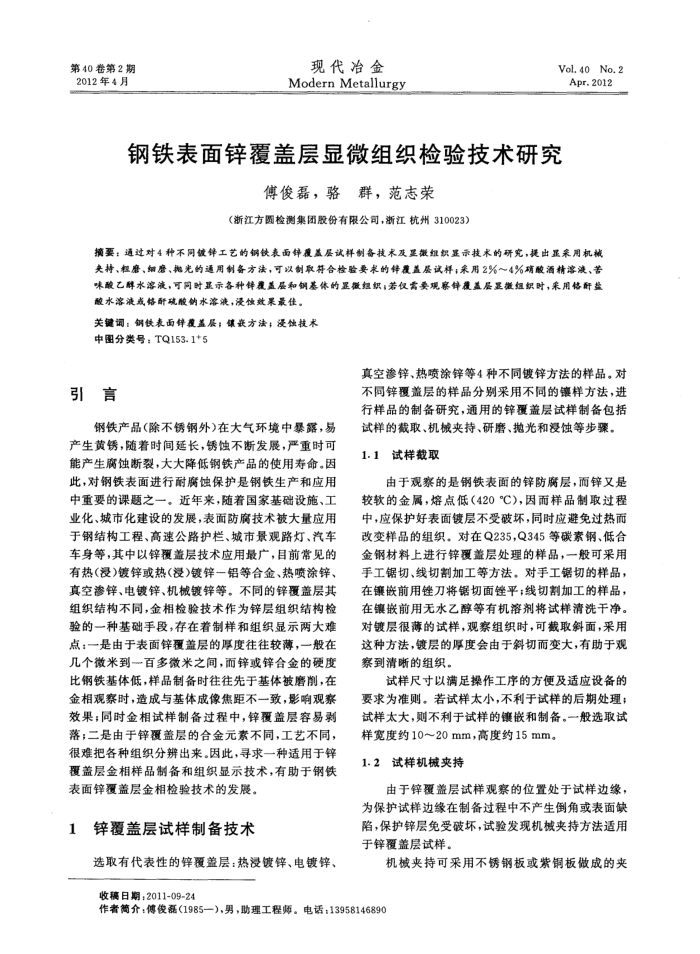

第40卷第2期 2012年4月
现代治金 Modern Metallurgy
Vol. 40 No.2 Apr.2012
钢铁表面锌覆盖层显微组织检验技术研究
傅俊磊，骆群，范志荣
（浙江方西检测集团股份有限公司，浙江杭州310023）
摘要：通过对4种不同镀锌工艺的钢铁表面锌覆益层试样制备技术及显微组织显承技术的研究，提出显采用机械央持、粗磨、细磨、地光的通用制备方法，可以制取持合检验要求的锌度盖层试样；采用2%~4%确酸酒精溶液、味酸乙醇水溶液，可同时显示各种锌覆盖层和钢基体的显微组织，差仅需要观察锌覆盖层显微组织时，采用储酐盐
酸水溶液或铬酐硫酸钠水溶液，浸蚀效果最佳。关键调：钢铁表面锌覆盖层；镍丧方法；浸蚀技术中图分类号：TQ153.15
真空渗锌、热喷涂锌等4种不同镀锌方法的样品。对
引言
钢铁产品(除不锈钢外)在大气环境中暴露，易产生黄锈，随着时间延长，锈蚀不断发展，严重时可能产生腐蚀断裂，大大降低钢铁产品的使用寿命。因此，对钢铁表面进行耐腐蚀保护是钢铁生产和应用中重要的课题之一。近年来，随着国家基础设施、工业化、城市化建设的发展，表面防腐技术被大量应用于钢结构工程、高速公路护栏、城市景观路灯、汽车车身等，其中以锌覆盖层技术应用最广，目前常见的有热（没)镀锌或热（浸)镀锌一铝等合金、热喷涂锌、真空渗锌、电镀锌、机械镀锌等。不同的锌覆盖层其组织结构不同，金相检验技术作为锌层组织结构检验的一种基础手段，存在着制样和组织显示两大难点：一是由于表面锌覆盖层的厚度往往较薄，一般在几个微米到一百多微米之间，而锌或锌合金的硬度比钢铁基体低，样品制备时往往先于基体被磨削，在金相观察时，造成与基体成像焦距不一致，影响观察效果；向时金相试样制备过程中，锌覆盖层容易别落；二是由于锌覆盖层的合金元素不同，工艺不同，很难把各种组织分辨出来。因此，导求一种适用于锌覆盖层金相样品制备和组织显示技术，有助于钢铁
表面锌盖层金相检验技术的发展。 1锌覆盖层试样制备技术
选取有代表性的锌覆盖层：热浸没镀锌、电镀锌、
不同锌覆盖层的样品分别采用不同的镶样方法，进行样品的制备研究，通用的锌覆盖层试样制备包括试样的截取、机板夹持、研磨、搬光和浸蚀等步骤。
1.1试样截取
由于观察的是钢铁表面的锌防腐层，而锌又是
较软的金属，熔点低（420℃C），因而样品制取过租中，应保护好表面镀层不受破坏，同时应避免过热而改变样品的组织。对在Q235，Q345等碳素钢、低合金钢材料上进行锌覆盖层处理的样品，一般可采用手工锯切、线切割加工等方法。对手工锯划的样品，在镶嵌前用锂刀将锯切面锋平；线切割加工的样品，在镶嵌前用无水乙醇等有机溶剂将试样清洗干净。对镀层很薄的试样，观察组织时，可截取斜面，采用这种方法，镀层的厚度会由于斜切而变大，有助于观察到清晰的组织。
试样尺寸以满足操作工序的方便及适应设备的
要求为准则。若试样太小，不利于试样的后期处理：试样太大，则不利于试样的镶嵌和制备。一般选取试
样宽度约10~20mm，高度约15mm。 1.2试样机械夹持
由于锌翼盖层试样观察的位置处于试样边象，为保护试样边缘在制备过程中不产生倒角或表面缺陷，保护锌层免受破坏，试验发现机械夹持方法适用于锌覆盖层试样。
机械夹持可采用不锈钢板或紫铜板做成的夹
收稿日期：2011-09-24
作者简介：傅俊磊（1985-—），男，助理工程师。电话：13958146890
