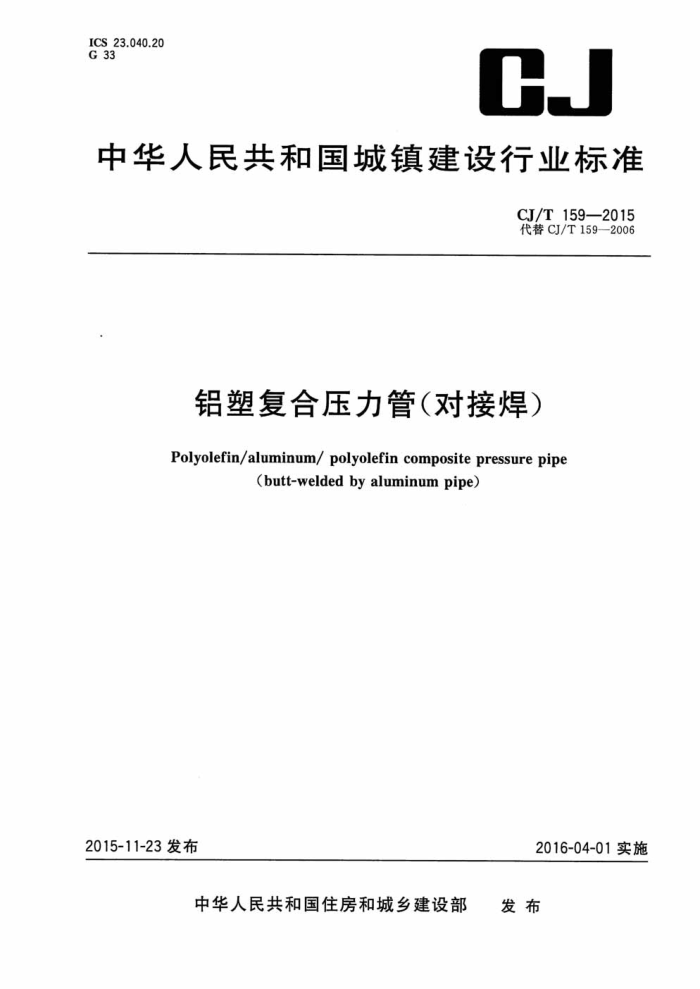

ICS23.040.20 G33
CJ
中华人民共和国城镇建设行业标准
CJ/T159—2015 代替CJ/T159—2006
铝塑复合压力管（对接焊） Polyolefin/aluminum/ polyolefin composite pressure pipe
(butt-welded by aluminum pipe)
2015-11-23发布
2016-04-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T159—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义、符号和缩略语· 4 分类与标记 5 材料 6 要求 7 试验方法 8 检验规则…
11
13 15 18
标志、包装、运输和贮存... 附录A（规范性附录）管环最小平均剥离力试验方法. 附录B（规范性附录） 管道系统对管件的附加要求
0
.. CJ/T159—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准对PP-RCT材料的要求修改采用ISO15874-1《冷热水用管道系统-聚丙烯-第1部分：总则》
中对PP-RCT材料的要求。
本标准代替CJ/T159—2006《铝塑复合压力管（对接焊）》。本标准与CJ/T159—2006相比主要技术变化如下：
修订了生产管材、管件所用耐热聚乙烯材料的要求；一增加了内、外层塑料为无规共聚聚丙烯材料的六型铝塑复合管；增加了生产管材、管件所用无规共聚聚丙烯材料的要求；增加了管环高温最小平均剥离力要求及试验方法；删除了原标准附录A、附录B、附录C、附录D、附录F。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：武汉金牛经济发展有限公司、国家化学建筑材料测试中心、中国建筑设计院有限
公司。
本标准主要起草人：张克多、孙佳文、徐稳龙、郭兵、涂向群、刘峰、文圣章、董波波、陈伟、王超。 本标准所代替标准的历次版本发布情况为：
CJ/T159—2006。
I CJ/T159—2015
铝塑复合压力管（对接焊）
1范围
本标准规定了铝塑复合压力管（对接焊)的术语和定义、符号和缩略语、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于输送流体（冷水、热水的饮用水输配系统和给水输配系统；采暖系统、燃气等）的铝塑复合压力管。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法
(idtISO1183-1:2004)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (idtISO2859-1)
GB/T2918 3塑料试样状态调节和试验的标准环境（idtISO291) GB/T6111 流体输送用热塑性塑料管材耐内压试验方法（idtISO1167) GB/T8806 塑料管道系统塑料部件尺寸的测定（idtISO3126） GB/T13021 聚乙烯管材和管件炭黑含量的测定热失重法（neqISO6964） GB15558.1燃气用埋地聚乙烯（PE）管道系统第1部分：管材 GB/T15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18474 交联聚乙烯（PE-X）管材与管件交联度的试验方法（eqvISO10147） GB/T18742.1 冷热水用聚丙烯管道系统第1部分：总则 GB/T18997.1—2003铝塑复合压力管第1部分：铝管搭接焊式铝塑复合管 GB/T18997.2一2003铝塑复合压力管第2部分：铝管对接焊式铝塑复合管 GB/T19466.3塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及热熔的测定（idt
ISO11357-3
GB/T28799.1冷热水用耐热聚乙烯(PE-RT)管道系统第1部分：总则 ISO15874-1冷热水用管道系统-聚丙烯-第1部分：总则
3术语和定义、符号和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
铝塑复合压力管（对接焊）polyolefin/aluminum/polyolefincompositepressurepipe（butt-welded
I CJ/T159—2015
by aluminum pipe)
一种用对接焊铝合金（或铝）管作为嵌入增强金属层，通过热熔胶与内、外层聚烯烃材料复合而成的铝塑复合压力管（见图1)。
说明：
塑料内层； 2- 内胶粘层；
1-
3
对接焊铝管层；对接焊缝；
4- 5- 外胶粘层； 6- 一塑料外层。
图1铝塑复合压力管（对接焊）
3.1.2
1型铝塑复合管 class1compositepipe 外层为聚乙烯材料，内层为交联聚乙烯材料，嵌入金属层为对接焊铝合金的复合管。
3.1.3
2型铝塑复合管 class2 compositepipe 内、外层均为交联聚乙烯材料，嵌人金属层为对接焊铝合金的复合管。
3.1.4
3型铝塑复合管 class3compositepipe 内、外层均为聚乙烯材料，嵌人金属层为对接焊铝的复合管。具有热熔连接的性能。
3.1.5
4型铝塑复合管 class4compositepipe 外层为聚乙烯材料，内层为燃气用聚乙烯专用料，嵌入金属层为对接焊铝合金的复合管。具有热熔
连接的性能，可用于输送燃气等气体。 3.1.6
5型铝塑复合管 class5compositepipe 内、外层均为耐热聚乙烯材料，嵌人金属层为对接焊铝合金的复合管。具有热熔连接的性能。
3.1.7
6型铝塑复合管 class6compositepipe 内、外层均为无规共聚聚丙烯材料，嵌人金属层为对接焊铝合金的复合管。具有热熔连接的性能。
2
