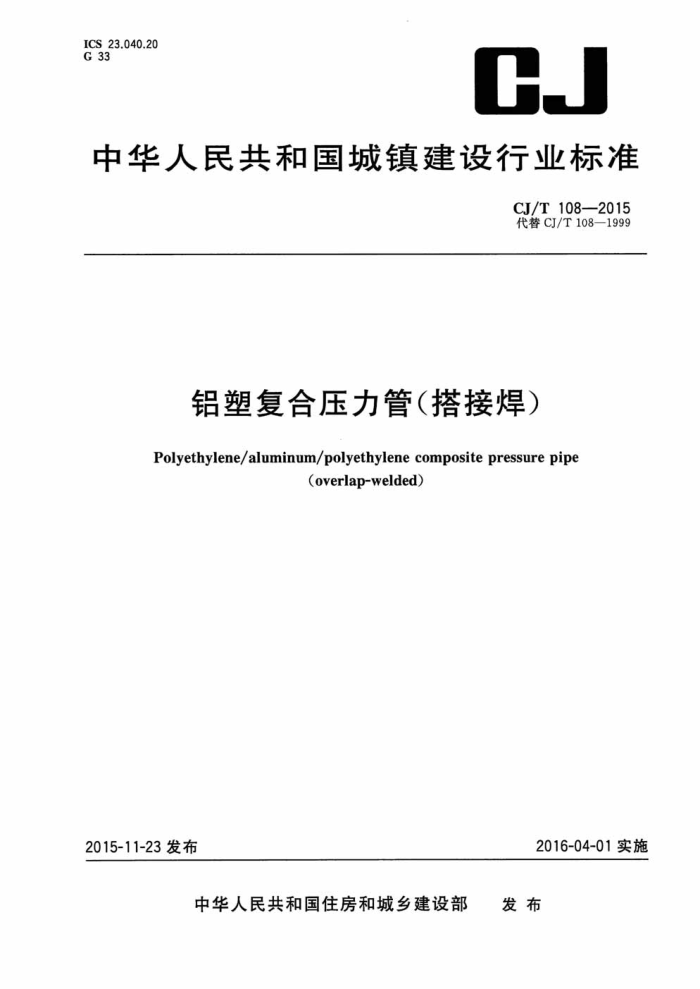

ICS 23.040.20 G33
CJ
中华人民共和国城镇建设行业标准
CJ/T108—2015 代替CJ/T108—1999
铝塑复合压力管（搭接焊）
Polyethylene/aluminum/polyethylene compositepressurepipe
(overlap-welded)
2016-04-01实施
2015-11-23发布
发布
中华人民共和国住房和城乡建设部 CJ/T108—2015
目 次
前言
范围 2 规范性引用文件 3 术语、定义和符号.…
1
产品结构、分类和标记材料
5 6 要求 7 试验方法 9
10 12 14 16 .18 .20 22
检验规则标志、包装、运输和贮存
O
附录A（规范性附录） 管环最小平均剥离力试验方法· 附录B（规范性附录） 管环扩径试验方法附录C（规范性附录） 管道系统对管件的附加要求参考文献
.... CJ/T108—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T108—1999《铝塑复合压力管（搭接焊）》，与CJ/T108—1999相比，主要技术变化
如下：
一增加了一种耐热聚乙烯（PE-RT）铝塑复合压力管及相关的要求（见4.2.1和第6章）；一增加了公称外径为18mm的铝塑复合压力管及相关的要求（见第6章）；将燃气用铝塑复合压力管的环境温度由一20℃～40℃更改为一20℃～60℃（见6.1，1999版
-
的表1)；增加了管环剥离力要求，代替层间粘合强度要求（见6.5.1，1999版的5.6）；
-
—增加了扩径试验要求（见6.5.2)；一对管材规格进行分组，修改静液压试验条件（见6.7，1999版的5.9）；
-增加了系统适用性试验要求（见6.12）。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：日丰企业集团有限公司、国家陶瓷及水暖卫浴产品质量监督检验中心、浙江双林
机械股份有限公司、日丰科技有限公司、广东联塑科技实业有限公司、日丰建材（天津）有限公司。
本标准主要起草人：季白干、彭晓翊、主泽波、施经东、主军、茱科明、区卓琨。 本标准所代替标准的历次版本发布情况为：
CJ/T108—1999。
I CJ/T108—2015
铝塑复合压力管（搭接焊）
1范围
本标准规定了铝塑复合压力管（搭接焊）的术语和定义、符号、结构、分类和标记、材料、要求、试验方
法、检验规则、标志、包装、运输和贮存。
本标准适用于有压流体（冷热水、燃气、压缩空气及特种流体等）的铝塑复合压力管，不适用于铝管未进行焊接或无胶粘层复合的塑料夹铝管材以及对接焊铝塑复合压力管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2 2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T2035塑料术语及其定义 GB/T2828.1 计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T2918 塑料试样状态调节和试验的标准环境 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T4217 流体输送用热塑性塑料管材公称外径和公称压力 GB/T6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T8806 塑料管道系统塑料部件尺寸的测定 GB15558.1 燃气用埋地聚乙烯（PE)管道系统第1部分：管材 GB/T15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17391 聚乙烯管材与管件热稳定性试验方法 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T18474 交联聚乙烯（PE-X）管材与管件交联度的试验方法 GB/T18997.2铝塑复合压力管第2部分：铝管对接焊式铝塑管
3术语、定义和符号
3.1术语和定义
GB/T2035确立的以及下列术语和定义适用于本文件。 3.1.1
铝塑复合压力管 polyethylene-aluminumcompositepipe 一种嵌人金属层为焊接铝合金管，内外层为共挤聚乙烯塑料，各层间通过热熔胶形成胶粘层的复
合管。
1 CJ/T108—2015
3.1.2
交联聚乙烯铝塑复合压力管cross-linkedpolyethylene-aluminumcompositepipe 一种内外层为交联聚乙烯的铝塑复合压力管。
3.1.3
耐热聚乙烯铝塑复合压力管 resistancetemperaturepolyethylene-aluminumcompositepipe 一种内外层为耐热聚乙烯的铝塑复合压力管。
3.1.4
内层innerlayer 铝塑复合压力管直接接触输送流体的层面。
3.1.5
外层 outerlayer 铝塑复合压力管暴露于外部环境的层面。
3.1.6
嵌入金属层 embeddedmetallayer 铝塑复合压力管中采用焊接方法成型的金属管层。该层金属通过热熔胶和内外层塑料相粘结，以
增强复合管短期和长期强度，减小线性热膨胀系数，有效防止氧渗透。 3.1.7
胶粘层adhesivelayer 位于铝塑复合压力管金属层和塑料层之间的亲和层，使铝塑复合压力管的金属和塑料能紧密结合
成一体。 3.2符号
d。：铝塑复合压力管公称外径 e。：铝管层最小壁厚。 em：铝塑复合压力管壁厚。 e.：铝塑复合压力管内层塑料的最小壁厚。 ew：铝塑复合压力管外层塑料的最小壁厚。 T。：工作温度。 P。：工作压力。 PE-X：交联聚乙烯。 PE-RT：耐热聚乙烯。
2
