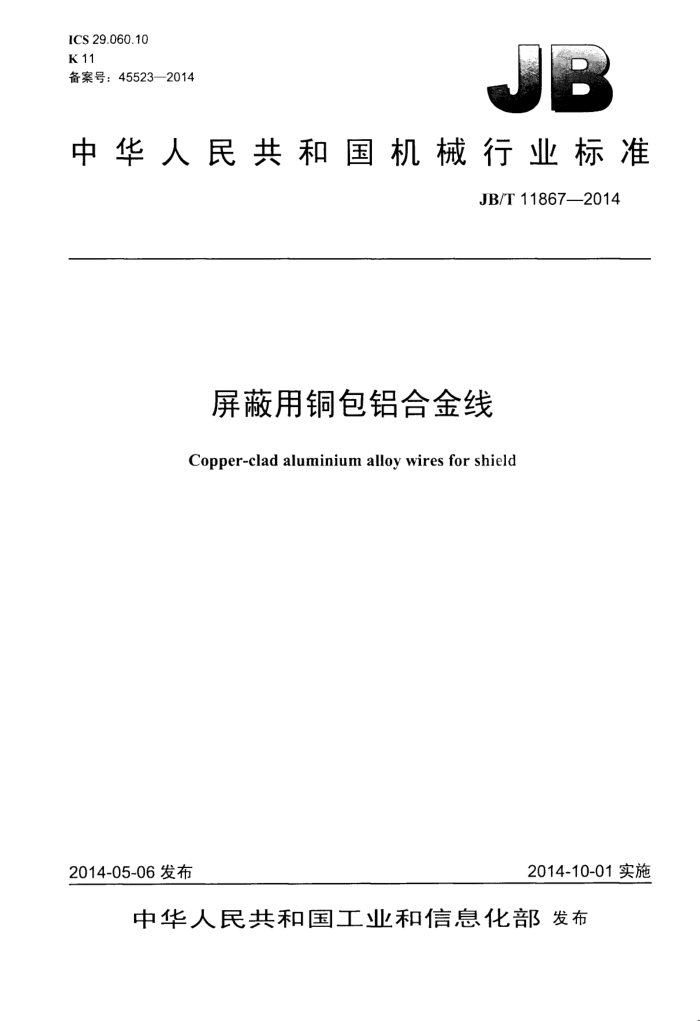

ICS 29.060.10 K 11 备案号：45523—2014
中华人民共和国机械行业标准
JB/T 11867—2014
屏蔽用铜包铝合金线
Copper-clad aluminium alloy wires for shield
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11867—2014
目 次
前言
1
范围.. 2 规范性引用文件 3 产品分类.. 4 技术要求.. 5 试验方法.. 6检验规则.
/
包装、贮存及标志附录A（规范性附录）包覆前铝合金杆附录B（规范性附录）包覆前铜带附录C（资料性附录）抗压蠕变试验方法. 图 C.1 抗压蠕变试样表1产品名称、型号、类别代号和直径范围表2直径及允许偏差. 表3抗拉强度和伸长率表4直流电阻率表5标称密度及偏差表6有毒有害物质含量，表7试样长度的选取. 表８检验项目表A.1 包覆前铝合金杆直径及允许偏差表 B.1 包覆前铜带厚度及允许偏差
7
..t... P
10
10
，
.. ... JB/T 11867--2014
前言
本标准按照GB/T1.1一2009给出[的规则起草。 本标准由中国机械丁业联合会提出。 本标准由全国裸电线标准化技术委员会（SAC/TC422）归口。 本标准负责起草单位：上海电缆研究所、深圳市神州线缆有限公司。 本标准参加起草单位：江苏长峰电缆有限公司、华为技术有限公司、中兴通讯股份有限公司、常州
市明通金属复合材料有限公司、傅氏国际（大连）双金属线缆有限公司、深圳市阿尔泰克铝业设备制造有限公司、机械工业电工材料及特种线缆产品质量监督检测中心。
本标准主要起草人：邢海甬、鲁正荣、张伟民、邓庆龙、吴琪、庄全、高扬、庆毅、郑秋。 本标准为首次发布。
11 JB/T 11867—2014
屏蔽用铜包铝合金线
1范围
本标准规定了屏蔽用铜包铝合金线的产品分类、技术要求、试验方法、检验规则、包装、贮存及标志。 本标准主要适用线电缆屏蔽用铜包铝合金线。通信电缆导体用铜包铝合金线也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3048.2—2007 电线电缆电性能试验方法第2部分：金属材料电阻率试验 GB/T 4909.2—2009 裸电线试验方法 第2部分：尺寸测量 GB/T 4909.3 -2009 裸电线试验方法 第3部分：拉力试验 GB/T 4909.4—2009 裸电线试验方法 第4部分：扭转试验 GB/T 4909.5---2009 裸电线试验方法 第5部分：弯曲试验反复弯山 GB/T 4909.9—2009 裸电线试验方法 第9部分：镀层连续性试验多硫化钠法 GB/T 4909.10-2009 裸电线试验方法第10部分：镀层连续性试验过硫酸铵法 GB/T 4909.11—2009 裸电线试验方法第11部分：镀层附着性试验 GB/T 5121.1---2008 铜及铜合金化学分析方法第1部分铜含量的测定 GB/T 10125—2012 人造气氛腐蚀试验盐雾试验 GB/T16825.2静力单轴试验机的检验第2部分：拉力蠕变试验机施加力的检验 SJ/T11365--2006电子信息产品中有毒有害物质的检测方法
3　产品分类
3.1型号规格
铜包铝合金线的型号、类别代号和直径范围见表1。
表 1产品名称、型号、类别代号和直径范围
产品名称 10%铜层体积软态铜包铝合金线 10%铜层体积软态镀锡包铝合金线 15%铜层体积软态铜包铝合金线 15%铜层体积软态镀锡铜包铝合金线 20%铜层体积软态铜包铝合金线 20%铜层体积软态镀锡铜包铝合金线注1：型号中第1个C代表铜，第2个C代表包覆，第1个A代表铝，第2个A代表含金，T代表镀锡。 注2：类别代号中10、15和20代表铜层体积百分比，A代表退火软态。
型号 CCAA CCAAT CCAA CCAAT CCAA CCAAT
类别代号 10A
直径范围 mm
0.150~0.600
15 A
0.080~0.600
20 A
1 JB/T 118672014
3.2　产品标记
产品标记由型号、类别代号、直径规格及本标准编号组成。 示例1：直徐0.600mm、20%铜层体积软态铜包铝合金线，表示为CCAA-20A-0.600JB/T11867一2014。 示例2：直径0.200mm、15%铜层体积软态镀锡铜包铝金金线，表示为CCAAT-15A-0.200JB/T11867一2014
4 技术要求
4.1结构组成
铜包铝合金线应由铝合金线芯和紧密包覆其外的铜层构成。镀锡铜包铝合金线应由镀锡层和铜包铝合金线构成。
包覆前铝合金杆的性能应符合附录A的要求。 包覆前带的性能应符合附录B 的要求。
4.2外观及表面质量
铜包铝合金线的铜层应均勾连续地包覆在铝合金线芯上，其表面应光滑圆整，不应有凹坑、裂缝、 露铝、氧化变色等与良好工业品不相称的任何缺陷。
镀锡铜包铝合金线的镀锡层表面应光滑连续，不得有影响产品性能的任何缺陷。 4.3尺寸 4.3.1直径
铜包铝合金线的直径及允许偏差应符合表2的规定，结果精确到0.001mm。
表2直径及允许偏差
单位为毫米
标称直径d 0.080≤d<0.200 0.200≤d≤0.600
允许偏差 ± 0.003 ±0.005
4.3.2不圆度（f值）
在垂直于铜包铝合金线轴线的向一截面上测得的最大和最小直径之差（f值），应不超过标称直径允许偏差的绝对值。 4.4铜层厚度和铜层体积比
10A类铜包铝合金线的铜层最小厚度应不小于线半径的4.0%，铜层体积比应为10%+2%。 15A类铜包铝合金线的铜层最小厚度应不小线半径的6.5%，铜层体积比应为15%*2%。 20A类铜包铝合金线的铜层最小厚度应不小了线半径的9.0%，铜层体积比应为20%+%
4.5抗拉强度和伸长率
铜包铝合金线的抗拉强度和伸长率应符合表3要求。 4.6电阻率
铜包铝合金线在20℃时的直流电阻率应符合表4要求。
2 JB/T 11867--2014
5.5电阻率
铜包铝合金线的电阻率试验应按照GB/T3048.2一2007的规定进行。 5.6铜层质量 5.6.1密实性
铜包铝合金线的密实性试验应按照GB/T4909.4一2009的规定进行。从试样一端截取适当长度的试件，在标称直径100倍的问隔处将其夹持并拉紧，沿向一方向扭转20圈，然后再反向扭转20圈。也可采用比上述规定更长的试样，但扭转的圈数应按比例增加。对扭转后的试件进行检验，检验应在不超过 10倍的放大镜下进行。 5.6.2 结合性
铜包铝合金线的结合性试验应按照GB/T4909.5-2009的规定进行。对试件进行反复弯曲试验，直至断裂。对断裂试件的断面进行检验，检验应在不超过10倍的放大镜下进行。 5.7镀锡层质量 5.7.1连续性
镀锡层连续性试验应按照GB/T4909.9—2009或GB/T4909.10—-2009的规定进行。 5.7.2附着性
镀锡层附着性试验应按照GB/T4909.11一2009的规定进行 5.8密度
铜包铝合金线的密度试验应按照GB/T3048.2-2007中6.6的规定进行。 5.9环保要求
铜包铝合金线的有毒有害物质含量试验应按照SJ/T11365一2006的规定进行。 5.10耐腐蚀试验 5.10.1试验设备
耐腐蚀试验用盐雾箱应符合GB/T10125—2012的要求。 5.10.2试验条件
工作室温度：35℃士2℃。 相对湿度：45%～75%。 大气压力：86kPa～106 kPa。 喷雾方式：间断喷雾，每30 min为一个周期，其中20min喷雾，10min保温。 喷雾溶液：中性：5%NaC1溶液，控制其pH值在6.5～7.2之间;
酸性：5%NaC溶液中加入一定量的冰乙酸，控制其 pH值在3.1～3.3之间; 碱性：5%NaCl溶液中加入一定量的氢氧化钠，控制其pH值在9.5～10.0之间。
5.10.3样品制备
取试样10段，每段试样的长度应符合表7的规定。试验前应将试样用适当的溶剂清洗，并在擦拭干净后，吹干称重（精确到土0.1mg）。
