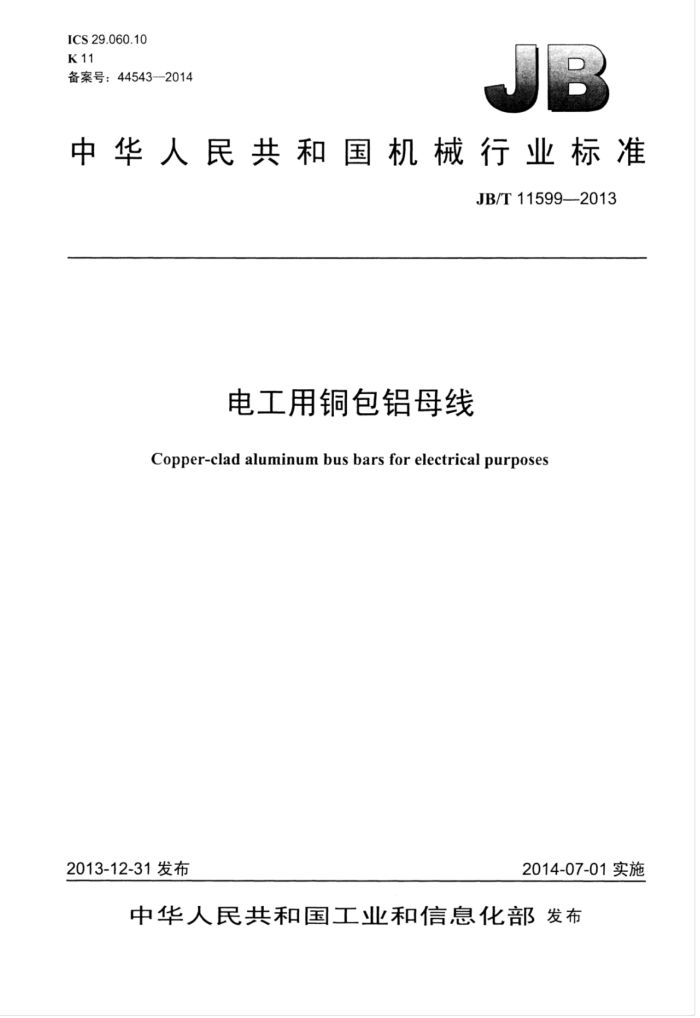

ICS 29.060.10 K11 备案号：44543--2014中华人民共和国机械行业标准
JB/T11599—2013
电工用铜包铝母线
Copper-clad aluminum bus bars for electrical purposes
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11599—2013
目 次
前言
范围.
一
2规范性引用文件. 3术语和定义 4型号... 5技术要求 5.1材料.. 5.2 截面形状， 5.3 表面质量... 5.4 尺寸及偏差 5.5 圆角及全圆边半径 5.6 截面积 5.7 平直度... 5.8 铜层体积比. 5.9 铜层厚度. 5.10 机械性能 5.11 电性能 5.12 界面结合强度 6 交货长度 7 试验 7.1 试验分类.. 7.2 试验要求... 8合格证及包装、标志、运输和贮存 8.1 合格证... 8.2 包装. 8.3 标志. 8.4 运输和存。 附录A（资料性附录）铜包铝母线载流量表（参考值）图1 铜包铝母线截面形状图2 铜层厚度测量方法图3 铜包铝母线界面结合强度试验试样制作示意图表1 铜包铝母线的推荐规格.. 表2 铜包铝母线厚度偏差表3 铜包铝母线宽度偏差，表4 铜包铝母线圆角半径. 表5 铜包铝母线窄边平直度. 表6弯曲直径表7抽样规则. 表8试验要求表A.1 部分规格的铜包铝母线载流量表（参考值）
......
- JB/T11599—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国裸电线标准化技术委员会（SAC/TC422）归口。 本标准负责起草单位：上海电缆研究所、苏州华铜复合材料有限公司。 本标准参加起草单位：丹阳利华电子有限公司、苏州市南方欣达双金属材料有限公司、北京华北华
铜电气有限公司。
本标准主要起草人：蔡西川、张坚华、方之川、郭振友、黄吉祥、曾伟、王诗勇。 本标准为首次发布。
II JB/T11599—2013
电工用铜包铝母线
1范围
本标准规定了铜包铝母线的型号，技术要求、交货长度、试验、合格证及包装、标志、运输和贮存
等。
本标准适用于电工用铜包铝母线（俗称铜包铝排，铜铝复合排）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T467—2010阴极铜 GB/T1196—2008重熔用铝锭 GB/T2900.10—2013电工术语电缆 GB/T3048.2—2007 7电线电缆电性能试验方法第2部分：金属材料电阻率试验 GB/T4909.2—2009 裸电线试验方法第2部分：尺寸测量 GB/T4909.3-—2009 裸电线试验方法第3部分：拉力试验 GB/T4909.6-2009 裸电线试验方法第6部分：弯曲试验单向弯曲
3术语和定义
GB/T2900.10一2013界定的以及下列术语和定义适用于本文件。
3.1
铜包铝母线 copper-clad aluminum bus bars 由铝芯外包覆一层均匀连续的铜层而构成具有冶金结合的矩形母线。
3.2
平直度straightness 母线任意平面静置于一基准面上，该平面上任意点对于基准面的最大垂直距离。
3.3
铜层体积比volumeratioof copperlayer 铜包铝母线的铜层体积与母线总体积之比。
3.4
界面结合强度 bond strength 铝芯与铜层在单位面积内的结合力大小。
4型号
铜包铝母线的型号由型式代号（TLM）、规格及本标准编号组成。 JB/T11599—2013
TLM- 1JB/T11599—2013
规格a×b：a为窄边尺寸」、b为宽边尺寸型式代号
示例：牵边尺寸（即厚度）为10.00mm，宽边尺寸（即宽度）为100.00mm的铜包铝母线，表示为：
TLM-10X100JB/T11599-2013
5技术要求
5.1材料 5.1.1铜包铝母线中铜层应采用符合GB/T467一2010中的标准阴极铜（Cu-CATH-2）制造，其成分应与本标准中规定的性能相适应。 5.1.2铜包铝母线中铝芯应采用符合GB/T1196一2008中牌号为A199.7E重熔用铝锭制造，其成分应与本标准中规定的性能相适应。 5.2截面形状
铜包铝母线的截面形状如图1所示，包括圆角［见图1a和全圆边［见图1b）两类。圆角和全圆边的半径r及其偏差应符合5.5的规定。
铜
铝
铜
铝
b
a）圆角
b）全圆边
图1铜包铝母线截面形状
5.3表面质量
铜包铝母线表面应光洁、平整，不应有凹凸、裂纹等与良好工业产品不相称的任何缺陷。 5.4尺寸及偏差 5.4.1铜包铝母线的截面尺寸范围为：3.00mm≤a≤30.00mm；30.00mm≤b≤300.00mm。铜包铝母线推荐规格见表1。 5.4.2铜包铝母线厚度α的偏差与其宽度b有关，应符合表2的规定。 5.4.3铜包铝母线宽度b的偏差应符合表3的规定。 5.5圆角及全圆边半径 5.5.1铜包铝母线的圆角半径应符合表4的规定。铜包铝母线的圆角半径采用半径样板测量。 5.5.2全圆边铜包铝母线的半径r应为铜包铝母线厚度α的一半，全圆边半径偏差应为（0～12.5%）α 单位为毫米（mm）。
2 JB/T11599—2013
表1 铜包铝母线的推荐规格
单位为毫米
厚度α 10
宽度b 30 40 50 60 80 100 120 140 160 175 180 200 240 280 300
0
5 6
12
3 0 0 0 0 0
14
16
20
30
4
0 0 0
0 0 0 0
0
0 0 0 0 0 0
0
0 0 0 0 0 0 0 0 0 0 O O
0 0 0 0 0 0 0 0 0 0 O 0
0 0 0 0 0 0 0
0 0 0 0
0 0
0
0
0
0 0 0 0 O
0 0 0 0 0
0 0 0 0 0
0 0 0
0
0
注1： 表中带“O”标记的为常用规格注2：经供需双方协商，可供应其他规格铜包铝母线
表2 铜包铝母线厚度偏差
单位为毫米
宽度b 50.00
30.00≤6≤50.00
± 0.08 ±0.10 ± 0.12 ±0.15
± 0.10 ±0.12 ±0.15 ±0.20
± 0.12 ±0.15 ±0.20 ±0.30
表3 铜包铝母线宽度偏差
单位为毫米
宽度b 30.00≤b≤35.50 35.50
表4 铜包铝母线圆角半径
单位为毫米
圆角半径r 不大于 1.50 2.00
厚度a 3.00≤a6.00 6.00
