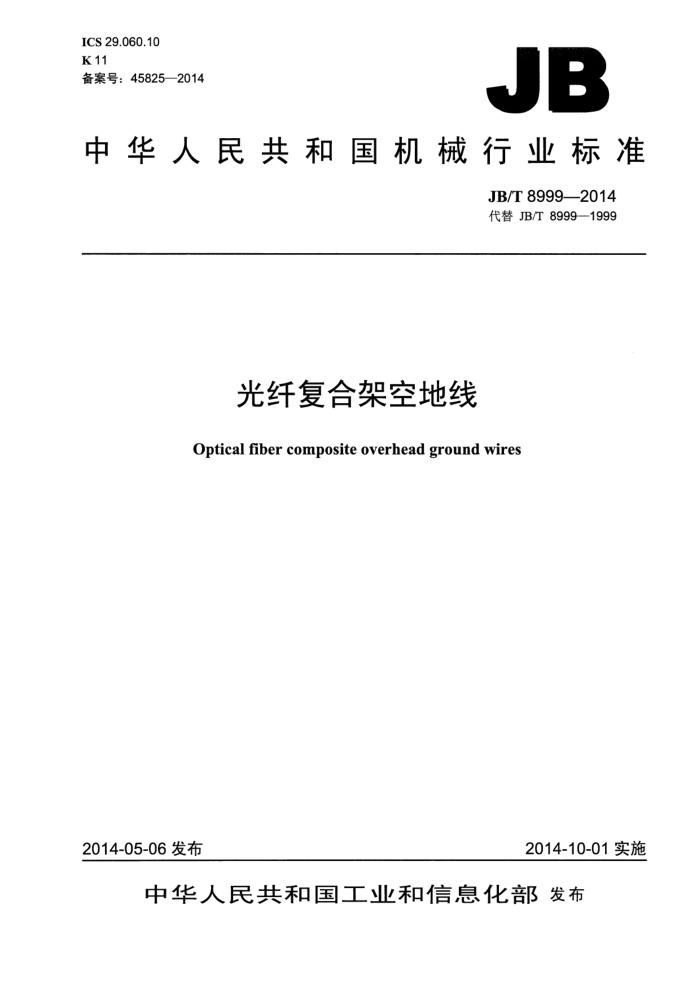

ICS 29.060.10 K11 备案号：45825—2014
JB
中华人民共和国机械行业标准
JB/T 8999-—2014 代替 JB/T 8999—1999
光纤复合架空地线
Optical fiber composite overhead ground wires
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准光纤复合架空地线 JB/T 89992014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·2印张·61千字 2015年6月第1版第1次印刷
定价：30.00元
*
书号：15111·12142 网址：http:/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 8999—2014
目 次
前言范围.
IIT
........
000..0.
0000..
+++.
+.+++..
1
2规范性引用文件 3术语和定义 4型号、规格及产品标记
-.++..-+-..-....-..+++
4..1型号.. 4.2 规格. 4.3 产品标记 5 结构. 5.1 总则 5.2 光单元.. 5.3 绞合单线 5.4 防腐油膏 6　交货长度.
..................... ............
........................
+..0++-.+.-.+.+
技术要求. 7.1 光纤特性 7.2 特性参数 7.3 机械性能. 7.4 电气性能. 7.5 环境性能, 8试验方法. 8.1 光纤的光学测量方法和光纤监测数量原则 8.2 结构检查 8.3 光纤性能试验. 8.4 绞合前单线性能试验 8.5 长度检查.. 8.6 机械性能 8.7 电气性能. 8.8 环境性能，检验规则
7
10
10 10
0n0，on，0000
+.++...+.
.....
.........
................ +.
11
12
.15
18 19
9
9.1 总则... 9.2 出厂检验…… 9.3 现场检验， 9.4 型式试验周期 9.5 判定规则 10包装、运输和贮存
19 20 .20 20 .20 21 21 21
........................ ................................
............................
...............-......
10.1 包装. 10.2 运输和贮不 JB/T 8999—2014
21
11安装要求 11.1安装技术规程.. 11.2弧垂、张力和档距. 11.3 防振. 11.4金具和附件 12使用说明书· 附录A（资料性附录）额定拉断力、单层扇形线的横截面积、弹性模量、线膨胀系数和
21 21 22 22
..2
营专+量量
直流电阻的推荐计算方法... A.1额定拉断力(RTS) A.2 单层扇形线的横截面积。 A.3 最终弹性模量（E) A.4乡 线膨胀系数（β) A.5 直流电阻：附录B（资料性附录）OPGW短路电流的计算方法 B.1 总则. B.2 . 额定短时电流密度 B.3 钢加强型的AA或AI导线的额定短时承载电流. B.4铝包钢（ACS）或钢（St）导线的额定短时承载电流.
23 23 23 23 23 24 25
.........25
25 26 26
+.+++++++++-+-+-++
图1OPGW 规格的构成图2几种常见的OPGW结构示意图3测试光纤的典型布置图4过滑轮试验的典型布置图5风激振动试验的典型布置图６舞动试验的典型布置. 图7短路电流试验电路.
.4
.....11
14 15 16 17
表1全色谱的优先顺序表2＇单模光纤尺寸参数及模场直径表3单模光纤的截止波长cc 表4单模光纤的衰减系数. 表5单模光纤衰减点不连续性. 表6单模光纤宏弯损耗表7B1.1和B1.3类光纤色散特性. 表8光纤监测数量表9加载力值及保持时间表 10雷击试验分类等级表11试验项目、试验方法及检验规则. 表B.1相关材料的技术数据..
.....5
..6 7 .1 1
+......0.......
++.-++++++++++
:7 .8 10 12 17 .19 25
nnn.
-o.+++
A JB/T 89992014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T89991999《光纤复合架空地线》，与JB/T8999--1999相比主要技术变化如下：
-删除了“最大允许椭圆度”的术语和定义（见1999年版的3.6）；修改了“产品表示方法”的内容，并将标题改为“型号、规格及产品标记”（见第4章，1999 年版的第4章）；修改了“OPGW结构的技术要求”的相关规定，将标题改为“结构”，并增加了常见OPGW的结构示意图和全色谱的优先顺序表（见第5章，1999年版的第5章）；修改了OPGW交货长度的相关规定（见第6章，1999年版的第9章）； -增加了“技术要求”，并将“OPGW的特性参数”的所有内容移至“特性参数”（见第7章，1999 年版的第6章); 修改了“试验”的相关规定，将标题改为“试验方法”，删除了“试验分类”的说明（见第8 章，1999年版的第7章）；增加了“光纤的光学测量方法和光纤监测数量原则”（见8.1）； -将“抗拉性能试验”改为“应变限量性能试验”和“极限拉伸强度试验”，并规定了试验方法及验收要求（见7.3.3、7.3.4、8.6.4、8.6.5，1999年版的7.3.1.3）；
T
修改了“微风振动试验”，将标题修改为“风激振动试验”，对风激振动试验的试验方法、验收
要求进行了具体规定（见7.3.9、8.6.10，1999年版的7.3.1.5、附录B）；修改了“雷击试验”，对雷击试验的试验方法、验收要求进行了具体规定（见7.4.2、8.7.2，1999 版的7.3.1.11、附录E.1、附录E.2);
一一修改了“蠕变试验”，将测试张力修改为（25%土2%）RTS（见8.6.2，1999版的7.3.1.7）；一一修改了“应力-应变试验”，增加了具体试验要求（见8.6.3，1999版的7.3.1.2）； --修改了“过滑轮试验”，将试样最小有效长度修改为8m，循环次数修改为15次，并修改了验收
要求；删除了过滑轮试验方法A.2（见7.3.8、8.6.9，1999年版的7.3.1.4、A.1、A.2）； -删除了短路电流试验方法D.1.2的试验方法；并将试样的有效长度修改为应不少于10 m，短路冲击次数修改为五次，并修改了验收要求（见8.7.1，1999年版的附录D）; 增加了压扁试验、弯曲试验、扭转试验、直流电阻试验、滴流试验、盐雾试验为型式试验（见表11);
一一修改了“验收规则”的部分要求，并将标题修改为“检验规则”（见第9章，1999年版的第8章）;
修改了“包装、标志”的部分要求，并将标题修改为“包装、运输和贮存”（见第10章，1999 年版的第10章）；一增加了“安装要求”（见第11章）。 本标准由中国机械工业联合会提出。 本标准由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本标准负责起草单位：上海电缆研究所。 本标准参加起草单位：中天日立光缆有限公司、江苏藤仓亨通光电有限公司、江苏通光光电有限公
司、江苏宏图高科技股份有限公司光电线缆分公司、深圳市特发信息股份有限公司。
本标准主要起草人：郭毅、于晶、谢书鸿、彭光胜、张建明、毛文沛、伍历文、黄宇、陈晓阳、王琪、李星辰。
本标准所代替标准的历次版本发布情况为： —JB/T 8999—1999。
III JB/T 8999—2014
光纤复合架空地线
1范围
本标准规定了光纤复合架空地线的术语和定义、型号、规格、产品标记、结构、交货长度、技术要求、试验方法、检验规则、包装、运输和贮存、安装要求、使用说明书。
本标准适用于光纤复合架空地线（以下简称OPGW）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1179圆线同心绞架空导线 GB/T2900.10　电工术语　电缆 GB/T3048.4电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3482电子设备雷击试验方法 GB/T4909.2　裸电线试验方法　第2部分：尺寸测量 GB/T 6995.2　电线电缆识别标志方法　第2部分：标准颜色 GB/T7424.2-2008光缆总规范第2部分：光缆基本试验方法 GB/T 9771.1通信用单模光纤第1部分：非色散位移单模光纤特性 GB/T 9771.3通信用单模光纤第3部分：波长段扩展的非色散位移单模光纤特性 GB/T 9771.5通信用单模光纤第5部分：非零色散位移单模光纤特性 GB/T15972.20　光纤试验方法规范　第20部分：尺寸参数的测量方法和试验程序　光纤几何参数 GB/T15972.22-2008　光纤试验方法规范　第22部分：尺寸参数的测量方法和试验程序　长度 GB/T15972.40光纤试验方法规范第:40部分：传输特性和光学特性的测量方法和试验程序衰减 GB/T15972.42　光纤试验方法规范　第42部分：传输特性和光学特性的测量方法和试验程序　波
长色散
GB/T 15972.44 ，光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序截止波长
GB/T 15972.45 光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序模场直径
GB/T 15972.47 ，光纤试验方法规范，第47部分：传输特性和光学特性的测量方法和试验程序宏弯损耗
GB/T17048架空绞线用硬铝线 GB/T17937　电工用铝包钢线 GB/T23308　架空绞线用铝-镁-硅系合金圆线 JB/T8137（所有部分）电线电缆交货盘 JB/T8502通信电缆用填充膏 JB/T10259电缆和光缆用阻水带 YD/T979光纤带技术要求和检验方法 JB/T 8999--2014
ISO 9227：2012　人工环境腐蚀试验盐雾试验（Corrosion tests in artificial atmospheres一Salt spray tests)
IEC 61394:2011架空线用铝、铝合金和裸钢导线用润滑脂技术要求（Overhead lines一Requirements for aluminium, aluminium alloy and steel bare conductors )
IEC 61395：1998架空绞线蠕变试验规程（Overhead electrical conductors一Creep test procedures for stranded conductors )
3术语和定义
GB/T2900.10界定的以及下列术语和定义适用于本文件。
3.1
光纤复合架空地线 optical fiber composite overhead ground wires （OPGW) 用于高压输电系统复合光纤的新型结构的地线，具有普通架空地线和通信光缆的双重功能。
3.2
光单元　optical unit 由光纤和保护材料构成的部件。 注：保护材料可以是金属的，也可以是非金属的，它可构成OPGW的承力部分，金属保护材料也可组成OPGW传
输电流的部分。
3.3
额定拉断力 rated tensile strength (RTS) 按 OPGW 结构计算出的拉断负荷。
3.4
最大允许拉力maximum allowable tension （MAT) 在预期的最恶劣运行条件下的最大水平拉力。
3.5
应变限量 strain margin 在拉伸条件下光纤开始伸长时，OPGW所承受的拉力或OPGW的应变量。
3.6
单位产品　unit of product 盘允许交货长度的OPGW。
3.7
检验批 inspection lot 由同时提交检验的若干相同型号的单位产品组成。 注：这些单位产品应是在同一连续生产期内采用相同的材料和工艺制造出来的产品。
3.8
样本单位 sample unit 从检验批中随机抽查的一个单位产品。
3.9
试样　sample 样本单位的全段OPGW或者是从其上取的一小段OPGW。 注：该小段可在试验前截取成独立段，也可在试验后再从全段上截取。
3.10
型式试验 type test
2
