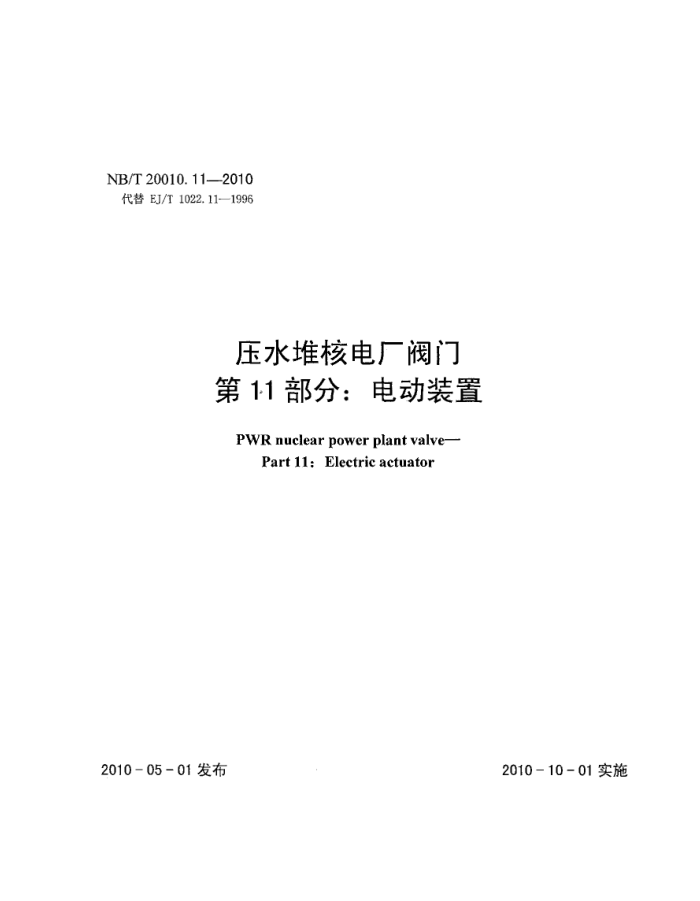

NB/T20010.112010
代替EJ/T1022.11—1996
压水堆核电厂阀门第11部分：电动装置
PWR nuclear power plant valve-
Part 1l: Electric actuator
2010-10-01实施
2010-05-01发布 NB/T 20010.112010
目次
. 1I .1 :1 .1 . 2 : 5 . 6 . 9 10 11
前言范围
1 2 规范性引用文件
3术语和定义 4一般要求 5 性能要求
试验方法检验规则 8 标志、包装、运输及贮存 9 质量保证
6
7
.
I NB/T 20010.11—2010
前言
NB/T2010《压水堆核电厂阀门》分为15个部分：
-第1部分：设计制造通则；一一第2部分：碳素钢铸件技术条件；一第3部分：不锈钢铸件技术条件；第4部分：碳素钢锻件技术条件；一第5部分：奥氏体不锈钢锻件技术条件；一一第6部分：紧固件技术条件：一一第7部分；包装、运输和贮存；一第8部分：安装和维修技术条件；一第9部分：产品出厂检查与试验；一第10部分：应力分析和抗震分析；第11部分：电动装置；一第12部分：气动装置；一一第13部分：核用非核级阀门技术条件；第14部分：柔性石墨填料技术条件：一第15部分：柔性石墨金属缠绕垫片技术条件。 本部分为NB/T2010的第11部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替EJ/T1022.11--1996《压水堆核电厂阀门电动装置》，与EJ/T1022.11—1996相比主
要变化如下：
一删除了电动装置指示灯的颜色规定、导线的颜色规定、手动状态下的转矩监视信号输出、产品标记代号等要求；一对电动机、轴承、接地螺栓、位置指示机构、绝缘电阻、堵转转矩、转矩重复精度、最小控制转矩、噪声、瞬时承载等方面的规定进行了修改：在环境要求方面对热老化、振动老化、辐照老化、设计基准事件辐照、设计基准事件模拟等试验要求和试验方法进行了修改，增加了K2类产品的热老化试验要求和K3类产品的机械磨损老化试验要求；一规定了位置指示机构、堵转转矩、设置转矩为出广试验项目，介电试验为抽查项目，取消了“启
动转矩试验”项目；增加了检验项目表。 本部分由核工业标准化研究所归口。 本部分起草单位：中国核电工程有限公司、上海核工程研究设计院、扬州电力设备修造厂。 本部分主要起草人：毛晓江、乐秀辉、张为、刘伟军、龚桂森、曲昌明、朱京梅。 EJ/T1022.11于1996年4月首次发布。
II NB/T 20010.112010
压水堆核电广阀门第11部分：电动装置
1范围
本部分规定了压水堆核电厂1E级阀门电动装置（以下简称“电动装置”）的设计、制造、试验和验收的基本要求。
本部分适用于压水堆核电厂核安全相关阀门（包括多回转和部分回转运动形式的闸阀、截止阀、节流阀、隔膜阀、球阀和蝶阀等）配套的电动装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB／T3797电气控制设备 GB4208外壳防护等级（IP代码）（GB/T4208—2008，IEC60529：2001，IDT） GB/T12222 2多回转阀门驱动装置的连接（GB/T12222-2005，ISO5210:1991，MOD） GB/T12223 部分回转阀门驱动装置的连接（GB/T12223--2005，ISO5211:2001，MOD） GB/T 13306 标牌 EJ/T531核电厂安全级阀门驱动装置的鉴定（EJ/T531--2001，IEEEStd382--1996，MOD) JB/T 2195 YDF2系列阀门电动装置用三相异步电动机技术条件 JB/T8862 阀门电动装置寿命试验规程 HAF003 核电厂质量保证安全规定
3术语和定义
下列术语和定义适用于本文件。
3. 1
公称转矩（推力） nominal torque/thrust 电动装置允许承受的转矩（推力）值
3. 2
堵转转矩 stalltorque 电动机转子被堵住时电动装置的输出转矩控制转矩 巨controltorque 在开、关两个方向，转矩控制机构所能控制的转矩范围值，又称为切断转矩。控制转矩有最大控制
3. 3
转矩和最小控制转矩之分。最大控制转矩为转矩控制机构所能控制的最大转矩；最小控制转矩为转矩控制机构所能控制的最小转矩。 3. 4
1 NB/T20010.11-—2010
设置转矩settorque 根据用户要求，出厂前调整设置的电动装置控制转矩值。
3. 5
输出转速outputspeed 电动装置输出轴的转动速度。
4一般要求
4.1电动装置性能应符合本部分或技术规格书的要求，加工质量应符合图样要求。 4.2电动装置设计应包括下列内容：
a）设计图样； b）有关技术条件及计算书等技术文件； c) 单项试验和综合试验大纲。
4. 3 电动装置由下列部件组成：
a) ）电动机； b) 减速机构； c) 转矩控制机构 d) 行程控制机构； e) 位置指示机构（如需时）； f) 手一电动切换机构； g) 手动操作机构。
4.4 电动装置按鉴定程序分为以下三类：
a) K1类电动装置一安装在核反应堆安全壳以内，在地震荷载下和在正常、事故和/或在事故后
环境条件下仍能执行其规定的功能； K2类电动装置一一安装在核反应堆安全壳以内，在正常环境条件下和在地震荷载下仍能执行其规定的功能； K3类电动装置— 一安装在核反应堆安全壳以外，在正常环境条件下和在地震荷载下以及对某些设备所规定的事故环境条件下能够执行其规定的功能。
b)
c)
4.5工作环境条件包括
a) 电动装置的正常使用环境条件见表1；
电动装暨的特殊使用环境条件见表2： c) 电动装置的事故工况环境条件见表3 d) 上述各类电动装置的工作环境条件，如另有规定，则应按技术规格书执行。
b)
4.6电源条件包括：
a）电动装置额定电压为三相AC380V，电压和频率的变化范围如表4所示 b) 仪表和控制电源一般为AC220V，电压变化范围为187V~253V，频率变化范围为47Hz~51Hz。
如有特殊要求时，在技术规格书中规定。
4.7电动装置与阀门的连接型式和尺寸应符合GB/T12222、GB/T12223的有关规定或按用户技术规格书要求执行。 4.8重量超过30kg的电动装置，一般应有一个能承受电动装置整体重量的起吊装置，在缺少起吊装置的情况下，制造厂应说明装拆要求。 4.9电动装置在转动的两个方向上，均应能承受2min的120%的额定转速的运转。 4.10电动装置的手轮操作力不应超过300N，短时操作力不应超过600N。 2 NB/T20010.112010
4.11材料及配套件要求包括：
a) 与电动装置配套的电动机应符合JB/T2195的有关规定，电磁辐射骚扰不超过表5规定的限
值，能适应电动装置的工况环境要求； b) 除非另有要求，安全壳内的电动装置箱体应由球墨铸铁制成，其他的外露金属零件禁止使用铝、
锌和它们的合金； c) 绝缘材料应能适应相应环境的要求； d) 各类电动装置的润滑油（脂）、橡胶密封件以及涂料等材料，均应能满足相应标准及技术条件
的要求；所有轴承（向心和推力）设计计算的可靠性概率应不小于97%；
e) f) 电动装置主要零部件的材料应有出厂合格证和质量证明书： g) 电动装置外购件应有出厂合格证和（或）质量证明书。
表1 电动装置正常使用环境条件
鉴定程序的分类
环境条件
K1、K2 5°℃~55℃ 100% 从各个方向喷射 0. 097MPa ~0. 106MPa
K3 5℃~40℃ 100% 从各个方向喷射 0. 097MPa ~0. 106MPa
环境温度最大相对湿度水流大气压灰尘盐分最大空气流速 Y辐射累积剂量
严重海洋大气 10m/s
忽略不计海洋大气 10m/s 250kGy
表2 ：电动装置特殊使用环境条件
环境条件
鉴定程序的分类
K1、K2 60℃ 100%
K3 50℃ 100%
环境温度相对湿度绝对压力
0.49MPa（在反应堆安全壳承压和密封试验期间)
250mg/L
喷淋水含硼酸浓度此处考患的为设计基准事件，超设计基准事件另行考虑（按技术规格书）。
3 NB/T 20010.112010
表3电动装置事故工况使用环境条件
环境条件
鉴定程序的分类
K3 " 0~2J
K1 0~2J 0. 6MGy 60℃~156℃ 0. 16MPa ~0. 55MPa
冲击能量 Y辐射累积剂量环境温度绝对压力对某些特殊类型的电动装置，其事故工况下的环境条件比较特殊，应符合专用技术规格书的规定。 “此处环境条件为LOCA，严重事故工况应符合专用技术规格书的规定。
1
表4电压和频率的变化范围
变化范围 -·-异常 (0.85~1.10)Un 47Hz~51Hz
正常 (0. 9~1/ 06) Un 49.5Hz~50.5Hz
事故
电压Un=380V 频率fn=50Hz 最长运行时间电压和频率变化比
42Hz ~60Hz 几秒钟
连续
≤1.13
Unfn
注：只考患磁场特性，不考虑转子转速。
表5电动机运行时的电磁辐射骚扰限值频率范围
限值
30dB（μV/m)）准峰值，在10m距离处"测量 37dB（μV/m)准峰值，在10m距离处“测量 66~56dB（μV/m)准峰值 56~46dB（μV/m）平均值 56dB（μV/m）准峰值 46dB（μV/m）平均值 60dB（μV/m）准峰值 50dB（μV/m）平均值
30MHz~230MHz
辐射扰
230MHz~1000MHz
0. 15MHz~0. 5MHz 限值随频率对数线性衰减
交流电源端子上
0. 5MHz~5MH2
传导骚扰
5MHz-30MHz
。可以在3m距离处测量，限值增大10dB。
4 NB/T 20010.11—-2010
5性能要求
5.1电动装置外表面应平整、光滑，便于去污。不得有裂纹、毛刺及磕碰等影响外观质量的缺陷。表面涂层应附着牢固、平整、光滑、色泽均匀，无油污、压痕和其他机械损伤。 5.2电动装置主箱体上应有接地螺栓及标志”一”，连接接地的螺栓和接线点不得作其他机械紧固用。 螺栓直径应不小于表6的规定：
表6接地螺栓最小直径
电动机功率 P/kw 螺栓规格
≤0. 25 M6
>0. 25~5
>10 M12
>5~10 M10
M8
5.3电气接线应符合用户提出的接线图要求，固定牢固，导线不得开裂，绝缘包层不得损伤，动力电源及控制信号的进线宜分开。 5.4电动装置各裸露带电回路之间、带电零部件及导电零部件或接地零部件之间（不包括印刷电路板）的电气间隙和爬电距离按GB/T3797执行。 5.5电动装置手轮（柄）转动方向应与输出轴转动方向一致。面向手轮（柄），逆时针旋转为开阀，顺时针旋转为关阀。在任何情况下，不得采用与之相反的方向驱动；同时在手轮（橘）处应有并关方向指示。 5.6电动装置所有载流部分与外壳间的绝缘电阻应不低于100M9。 5.7电动装置应能承受频率为50Hz，电压为2Un+1000V的正弦交流电，历时为1min的介电试验。在试验过程中不应发生绝缘击穿；表面闪络、漏泄电流明显增大或电压突然下降等现象。 5.8电动装置在空载下无异常噪声和不连续的声音，用声级计计量应不大于声压级75dB（A）。 5.9手一电动切换机构应灵活可靠，电动时手轮不得转动（摩擦力带动除外）。 5.10电动装置配置现场位置指示机构时，该指示机构指针的开、关指示应与输出轴的开、关一致，运行中无停顿、滞后现象，现场角度范围应为80°～280°；同时位置指示机构的指针与电动装置输出轴实际位置的误差应不大于土5%。 5.11电动装置的堵转转矩应大于最大控制转矩的1.1倍。 5.12最大控制转矩不应小于公称转矩，最小控制转矩不得大于最大控制转矩的50%。 5.13电动装置的设置转矩应不大于最大控制转矩，不小于最小控制转矩。若用户未提出要求，则设置转矩应为最小控制转矩。 5.14转矩控制机构应灵敏可靠，并能调整输出控制转矩的大小，控制转矩的重复偏差应符合表7的要求。 5.15行程控制机构应灵敏可靠，控制输出轴位置的重复偏差应符合表7的要求，并应有调整开、关位置的标志。
表7控制转矩重复偏差和位置重复偏差
电动装置输出位移形式
控制转矩重复偏差
位置重复偏差 《±5° 《+1°
多回转部分回转
≤±7% 从什10%
1
