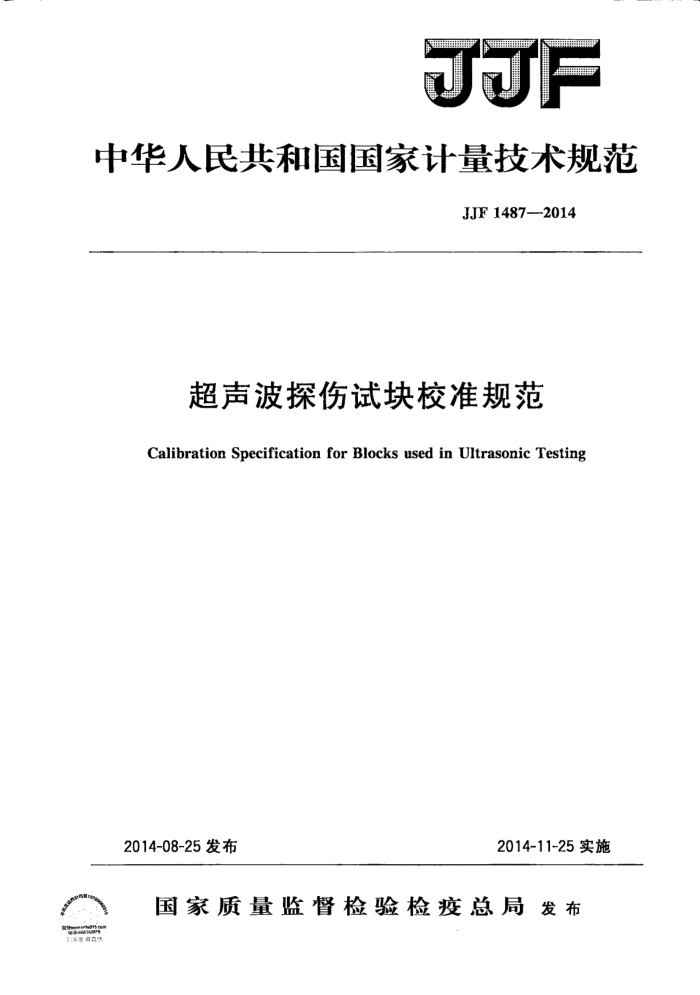

中华人民共和国国家计量技术规范
JJF1487—2014
超声波探伤试块校准规范
Calibration Specification for Blocks used in Uitrasonic Testing
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 中华人民共和 国国家计量技术规范超声波探伤试块校准规范
JJF1487—2014
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 01/16 印张1.25 字数28千字 2015年1月第一版 2015年1月第一次印刷
#
书号：155026·J-2970 定价 21.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJF1487—2014
超声波探伤试块校准规范
JJF1487-—2014
Calibration Specification for Blocks used in Ultrasonic Testing
归口单位：全国几何量工程参量计量技术委员会主要起草单位：山东省计量科学研究院
山东瑞祥模具有限公司
参加起草单位：河南省计量科学研究院
黑龙江省计量检定测试院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1487—2014
本规范主要起草人：
夏霄红（山东省计量科学研究院）贾敏强（山东省计量科学研究院）王冰 (山东瑞祥模具有限公司) 高冉 (山东省计量科学研究院)
参加起草人：
魏忠瑞（山东瑞祥模具有限公司）贾晓杰 （河南省计量科学研究院）李旭辉（黑龙江省计量检定测试院） JJF1487—2014
目 录
引言 1 范围· 2 引用文件 3 概述 4计量特性 4.1表面粗糙度 4.2几何尺寸 4.3形状和位置误差 5校准条件. 5.1环境条件. 5.2测量标准及其他设备 6校准项目和校准方法： 6.1准备工作 6.2表面粗糙度 6.3几何尺寸 6.4 形状和位置误差： 7校准结果表达· 8复校时间间隔附录A 用三坐标测量机测量超声波探伤试块长度尺寸的测量不确定度评定 ...... (5) 附录B用工具显微镜测量超声波探伤试块槽宽尺寸的测量不确定度评定
(I) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4)
(8) (10) (12) (13)
附录C塑性复制品的制作方法附录D常见试块对应的标准附录E校准证书内页信息及格式
T JJF1487—2014
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001—2011《通用计量术语及定义》、JJF1130--2005《几何量测量设备校准中的不确定度评定指南》、JJF1094一 2002《测量仪器特性评定》，共同构成支撑本校准规范制定工作的基础性系列规范。
规范编制中参考了以下文件中关于超声波探伤试块的内容：GB/T12604.1一2005 《无损检测术语超声检测》、GB/T11259一2008《无损检测超声检测用钢参考试块的制作与检验方法》、GB/T18852一2002《无损检测超声检验测量接触探头声束特性的参考试块和方法》、GB/T18694一2002《无损检测超声检验探头及其声场的表征》、JJG746—2004《超声探伤仪》、DL/T820—2002《管道焊接接头超声波检验技术规程》、JG/T203--2007《钢结构超声波探伤及质量分级法》和JB/T4730.3—2005 《承压设备无损检测第3部分：超声检测》等相关标准。
本规范为首次发布。
Ⅱ JJF1487—2014
超声波探伤试块校准规范
1 范围
本规范适用于超声波探伤试块几何量参数的校准，其他无损检测试块也可参照使用。 2引用文件
本规范引用下列文件： GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T23905—2009无损检测超声检测用试块凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。 3# 概述
超声波探伤试块（以下简称试块）是按一定用途设计制作的几何体，其几何形状和参考反射体尺寸（孔、槽或圆弧等）用于评定和校准超声检测设备、调节超声检测设备的幅度和（或）时间分度。试块的几何量参数，主要包括：外形尺寸、参考反射体尺寸及形状位置误差。典型试块如图1所示。
125 110 95
@
35
S00T
2. k2. k3. 0 R50
K2.
R10 Rio
00
虹.5通孔
.0 K1.5
刻线
105
140
/0.034
200
贝
241.46
@ 0. 03B 图1CSK-IA超声波探伤标准试块
44 二40
b
同
=
950
300
4计量特性 4.1 表面粗糙度
1 JJF1487-2014
4.2几何尺寸 4.3形状和位置误差 5校准条件 5.1环境条件 5.1.13 温度条件：温度条件应根据被校试块的测量不确定度要求确定。 5.1.2相对湿度：实验室内的相对湿度不大于65%。 5.1.3实验室内应无灰尘、振动和磁场等影响测量的因素。 5.2测量标准及其他设备
校准设备见表1。
表1校准设备
设备名称及计量特性
序号 1
校准项目表面粗糙度
表面粗糙度比较样块MPE：+12%～一17%或粗糙度测量仪：MPE：士7%
坐标测量机MPE：±（2μm+3×10-6L）影像测量仪MPE：士（3μm+5×10-6L）万能工具显微镜MPE：士（1μm十10×10-6L）
游标卡尺MPE：±（0.02~0.05）mm
千分尺MPE：士4μm 深度指示表MPE：土（4~50）μm
几何尺寸、形状和位置误差
2
针规（尺寸间隔为0.01mm)MPE：±2μm 塞尺（0.02~1.00）mm，MPE：±（5~16）μm
内径表MPEV：（7~20）μm 刀口形直尺MPEV：2μm
1级直角尺 1级平板
校准项目和校准方法
6
校准项目见表1。 以下项目的校准方法和测量标准及其他设备的选取，可根据测量结果的不确定度要
求确定。 6.1准备工作
校准前应清洗试块，并确认无影响校准结果的因素。 6.2表面粗糙度
试块的表面粗糙度用表面粗糙度比较样块进行比较测量，表面粗糙度测量时选择最
2
