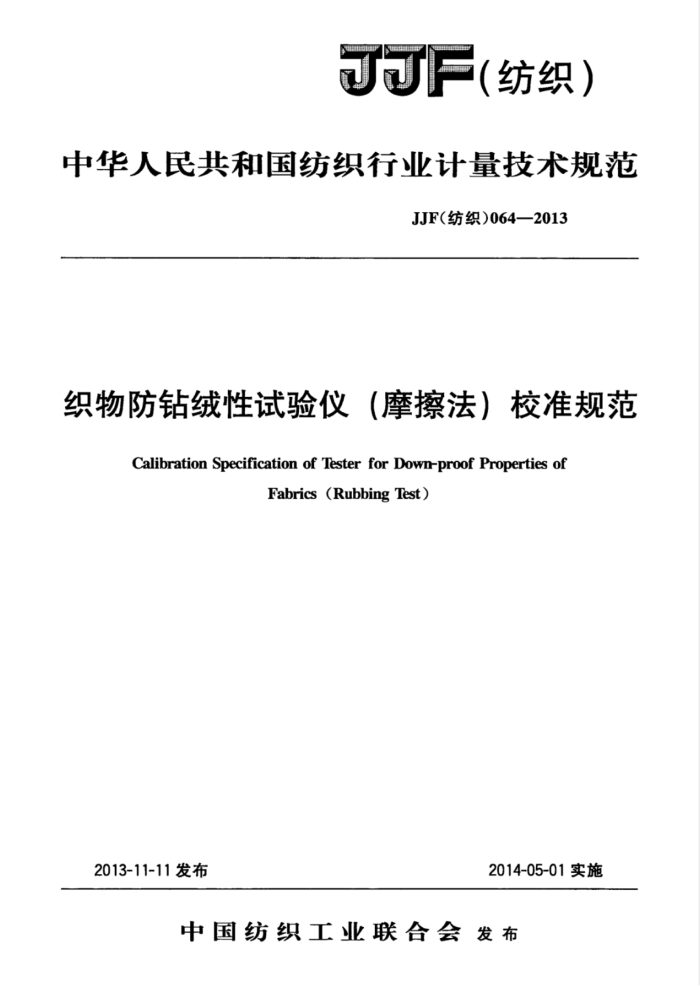

JJF （纺织）
中华人民共和国纺织行业计量技术规范
JJF(纺织)064—2013
织物防钻绒性试验仪（摩擦法）校准规范
Calibration Specification of Tester for Down-proof Properties of
Fabrics (RubbingTest)
2013-11-11发布
2014-05-01实施
中国纺织工业联合会发布 JJF（纺织）064—2013
织物防钻绒性
试验仪（摩擦法）校准规范
JJF（纺织）064—2013
CalibrationSpecification of Tester for Down-proof
Properties of Fabrics(Rubbing Test)
归口单位：纺织计量技术委员会负责起草单位：浙江省纺织计量站
杭州市质量技术监督检测院温州方圆仪器有限公司
参与起草单位：泉州市美邦仪器有限公司
绍兴力必信仪器有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）064—2013
本规范主要起草人：
陈建华（浙江省纺织计量站）
邓丽芬（杭州市质量技术监督检测院）钟浩 (杭州市质量技术监督检测院）朱克传（温州方圆仪器有限公司）
参加起草人：
吴跃飞（浙江省纺织计量站）
顾红烽（杭州市质量技术监督检测院）
袁海萍（浙江省纺织计量站）高鹏 (泉州市美邦仪器有限公司) 王文明（温州方圆仪器有限公司）
鲁毅 (绍兴力必信仪器有限公司) JJF（纺织）064—2013
目 录
引言 1 范围 2引用文件 3 概述 4计量特性 4.1 动、定夹具间距离误差 4.2 动、定夹具间平行度 4.3 连杆机构部分 4. 4 样品夹宽度 4. 5 曲柄转速· 4.6 绝缘电阻 4. 7 接地电阻 4.8 噪声.· 5校准条件： 5.1环境条件· 5.2 校准设备 6校准项目及校准方法.· 6.1外观及功能检查 6.2 动、定外夹具间距离误差 6.3动、定外夹具间平行度 6.4 转轮中心偏心距 6.5 摆杆长度 6. 6 连杆长度· 6.7 基点距离参数· 6. 8 样品夹宽度…· 6. 9 曲柄转速· 6.10 绝缘电阻 6.11 接地电阻 6.12 噪声 7 校准结果表达 8 复校时间间隔附录A动、定夹具间距离误差测量结果不确定度评定（示例）附录B 织物防钻绒性试验仪（摩擦法）校准规范记录表（示例）
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3)
.
.
.
.
·
-
.·
(3) (3) (3)
.
(3) (3) (4) (4) (4) (4) (4) (4) (4)
..
·
.
(4) (5) (5) (5) (5) (5) (6) (8)
?
.
.
I JJF（纺织）064—2013
引言
本校准规范根据GB/T12705.1—2009 9《纺织品织物防钻绒性试验方法第1部分：摩擦法》对仪器的要求制定。
本校准规范为首次发布
I JJF（纺织）064—2013
织物防钻绒性试验仪（摩擦法）校准规范
1范围
本规范适用于新制造、使用中和修理后的织物防钻绒性摩擦试验仪的校准（以下简称摩擦试验仪）。
2引用文件
本规范引用了下列文件： JF1001一2011通用计量术语及定义 JJF1071一2010国家计量校准规范编写规则 JJF1059.1一2012测量不确定度评定与表示 GB/T12705.1一2009纺织品织物防钻绒性试验方法第1部分：摩擦法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
织物防钻绒性试验仪（摩擦法）用于织物的防钻绒性能试验。一般试验仪基本结构如图1所示，由转轮C、连杆机构（曲柄摇杆机构）B和一个固定的定夹具A组成。
P
A一定夹具；B一连杆机构；C一转轮。 图1摩擦试验仪基本结构示意
将样品袋两端分别用压板固定在定具和连杆机构的能随连杆运动的动夹具上。
动、定夹具间有一定距离。当电机带动连杆机构中的转轮C（曲柄）旋转时，摇杆作左右摆动，动夹具（连杆同时作椭圆运动，形成折叠的样品袋的相对摩擦，达到规定的摩擦次数后，根据羽绒摩擦过程中，样品袋中钻出的羽绒数量，判定样品袋织物的防钻绒性能。摩擦试验仪通常有单工位和双工位两种，图1为单工位。
4计量特性
4.1动、定夹具间距离误差
1 JJF（纺织）064—2013
动、定夹具距离最大允许误差应在士1mm范围内，44mm测量点为必测点，其他
根据仪器设计定位或用户需要，还可选20mm和60mm等测量点。 4.2动、定夹具间平行度
动、定夹具间平行度应不大于1mm。 4.3连杆机构部分 4.3.1连杆机构部分出厂时必测，其他时间根据需要选择测量。
6
z
H
F
L
图2连杆要素图示
4.3.2转轮中心偏心距R
连杆机构中的曲柄AB间距离为(25士0.5)mm。 4.3.3摆杆长度Y
连杆机构中的摆杆长度CD间距离为（95土1)mm。 4.3.4连杆长度Z
连杆机构中的连杆长度BC间距离为(150士1)mm。 4.3.5基点距离参数
连杆机构中转轮中心点与摆杆基点AD距离由基点长度L和基点高度H计算所得，公式为：AD=VL+H2
式中： L一连杆机构中转轮中心点A与摆杆基点D的水平距离，应为（170士1)mm； H-一连杆机构中转轮中心点A与摆杆基点D的垂直距离，应为（100士1)mm。
4.4样品夹宽度
样品夹宽度为(125±1)mm。 4.5曲柄转速
曲柄转速为（135士2)r/min。
2
