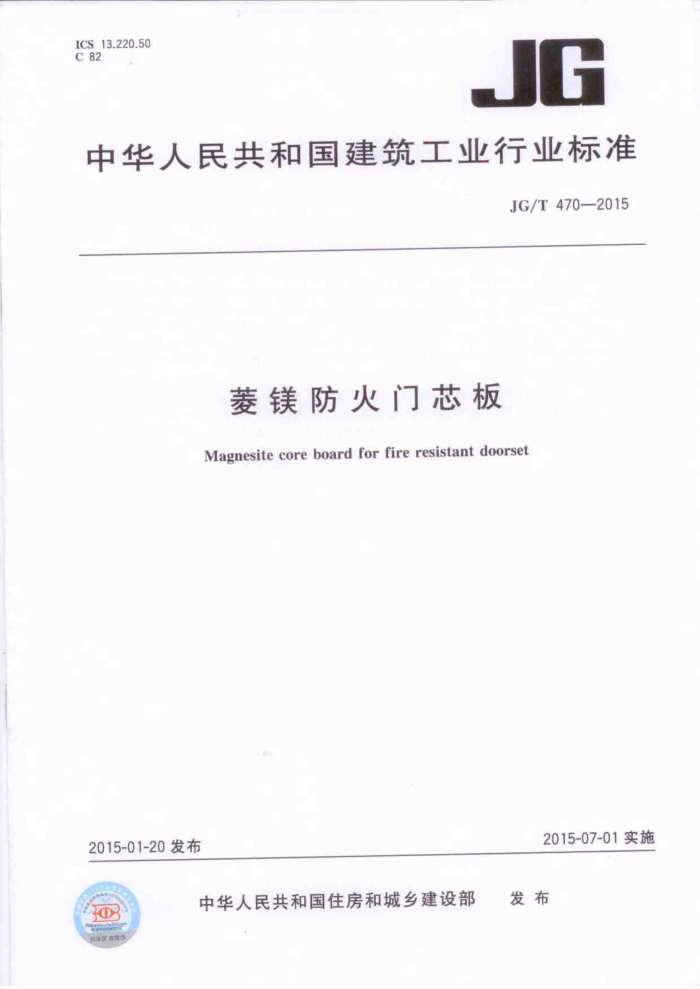

JG
ICS13.220.50 C82
中华人民共和国建筑工业行业标准
JG/T470—2015
菱镁防火门芯板 Magnesite core board for fire resistant doorset
2015-07-01实施
2015-01-20发布
中华人民共和国住房和城乡建设部 发布
语型 JG/T470—2015
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国菱镁行业协会、山东省建筑科学研究院。 本标准参加起草单位：东莞市德迈特隔热材料有限公司、浙江采丰防火技术有限公司、张家港市盛
港绿色防火建材有限公司、北京科力菲尔材料有限公司、广东昌新菱镁制板有限公司、广州盈珑防火材料有限公司、上海萧磊实业有限公司、辽宁海城市大德广消防门业材料有限公司、武汉特亿达防火保温建材科技发展有限公司、厦门龙鼎鑫新材料科技有限公司、海城市清牛菱镁科技创新有限公司、沈阳建宝丽新型建材有限公司、龙游巨鹏机械制造有限公司、海阳市建筑工程质量监督站、山东质量认证中心、 山东省科学院情报研究所。
本标准主要起草人：张兴福、刘文杰、吕泽群、李刚、王伟明、葛庭洪、赵连军、林锦棠、黄文辉、 林华广、付洪伟、石竹武、许文增、牛赫铖、俞志强、程永强、李孟强、许钊、邱振新、王明英、新路通、 陈俊薇、刘亚丽、王敏敏、王维昌、杨元华、卢丽丽、阁准海。
- JG/T470—2015
菱镁防火门芯板
1范围
本标准规定了菱镁防火门芯板的术语和定义、规格和标记、材料、要求、试验方法、检验规则及标志、 包装、运输和贮存。
本标准适用于填充在防火门内的菱镁防火门芯板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB6566建筑材料放射性核素限量 GB8624 建筑材料及制品燃烧性能分级 GB/T11969 蒸压加气混凝土性能试验方法 GB12955防火门 GB/T19367 人造板的尺寸测定 GB/T20285 材料产烟毒性危险分级 GB/T21120 水泥混凝土和砂浆用合成纤维 HG/T2680 工业硫酸镁 JC/T1062 泡沫混凝土砌块 JC/T2199 泡沫混凝土用泡沫剂 JG/T301 机制玻镁复合板与风管 JGJ63 混凝土用水标准 JGJ144—-2004 外墙外保温工程技术规程 WB/T1018 菱镁制品用工业氟化镁 WB/T1019 菱镁制品用轻烧氧化镁 WB/T1023 菱镁胶凝材料改性剂 WB/T1036 菱镁制品用玻璃纤维布
3术语和定义
GB12955界定的以及下列术语和定义适用于本文件。 菱镁防火门芯板 magnesitecoreboardforfireresistantdoorset 以轻烧氧化镁、氯化镁或硫酸镁（或氯化镁与硫酸镁的混合物）与水的混合物为胶凝材料，通过添加
3.1
增强材料、改性剂和泡沫剂经过发泡、成型、养护制成的用于填充在防火门内的板材
4规格和标记
4.1规格
菱镁防火门芯板的规格以长×宽×厚来表示，常用规格为2000mm×910mm×（30~68）mm，其
1 JG/T：470—2015 他规格由供需双方商定。 4.2标记
产品标记按产品名称代码（MBFD）、规格和本标准编号JG/T470-2015顺序标记。
本标准编号，JG/T470—2015 规格，（长×宽×厚，单位mm）产品名称代码，MBFD
示例：规格为2000mm×910mm×65mm的菱镁防火门芯板标记为：MBFD2000×910×65-JG/T470-2015，
5材料
5.1 氯化镁
应符合WB/T018的要求。 5.2 轻烧氧化镁
应符合WB/T1019的要求。 5.3 硫酸镁
应符合HG/T2680的要求 5.4 玻璃纤维布
应符合WBT1036的要求。 5.5合成纤维
应符合GB/T21120的要求。 5.6 改性剂 5.6.1 使用氯化镁为原料时，所用改性剂应待合WB/T1023的要求 5.6.2 使用硫酸镁为原料时，所用改性剂对硫氧镁胶凝材料的28d抗压强度增加值不应小于50%、浸水7d软化系数不应小于0.80。 5.7 泡沫剂
应符合JC/T2199的要求。 5.8水
应符合JGJ63的要求。
6要求
菱镁防火门芯板的技术要求应符合表1的规定。
2 JG/T470—2015
表1 菱镁防火门芯板技术要求
技术要求
序号
项 目表面
带有浮雕或楼空图案的菱镁防火门芯板，图案应完整；不带浮雕或镂空图案的菱镁防火门芯板表面应平整同条边上，高度方向的投影尺寸大于或等于10mm的缺校，其长度方向的投影尺寸累计长度不大于150mm 三个方向的投影尺寸同时大于或等于10mm的掉角数量不多于如一个方向的投影尺寸最大值不大于30mm 贯穿一楼二面的裂致长度不大于裂纹所在面的裂纹方向尺寸总和的2/3 任一面上的裂纹长度不于裂纹所在面的裂纹方向尺寸的 2/3 任一面上，长度和宽度方向投尺寸最大值大于或等于 mm且商度方向的投影尺寸大子成等于2mm.的蜂窝数量多于10个
缺棱
掉角
外观质量
1
裂纹
±20 ±20 0.5
长度/mm 宽度/mm
尺寸偏差 厚度/mm
2
对角线差 /mm 板面平整度/mm 抗返卤性干密度fkg/my
I
无返湖无巢结水味
450 ≤10.
物理力 含水率/%
3
干燥收缩值/（mm/m）直于板面抗拉强度/MPa 氯离子落出量/%
性能
≥0.13 3.0 ≤0.3 ≤0.5 ZA Ai
内照射指效1起外照射指数
环保性能 放射性限量
产烟毒性危险分级燃烧性能等级
防火性能
试验方法
7
7.1试验条件
试验应在下列条件下进行： a) 温度为（20士5）℃、相对湿度为（60士20）%；
菱镁防火门芯板的养护龄期不应低于20d，试验前应在a)条件下静置24h。
bo
3
