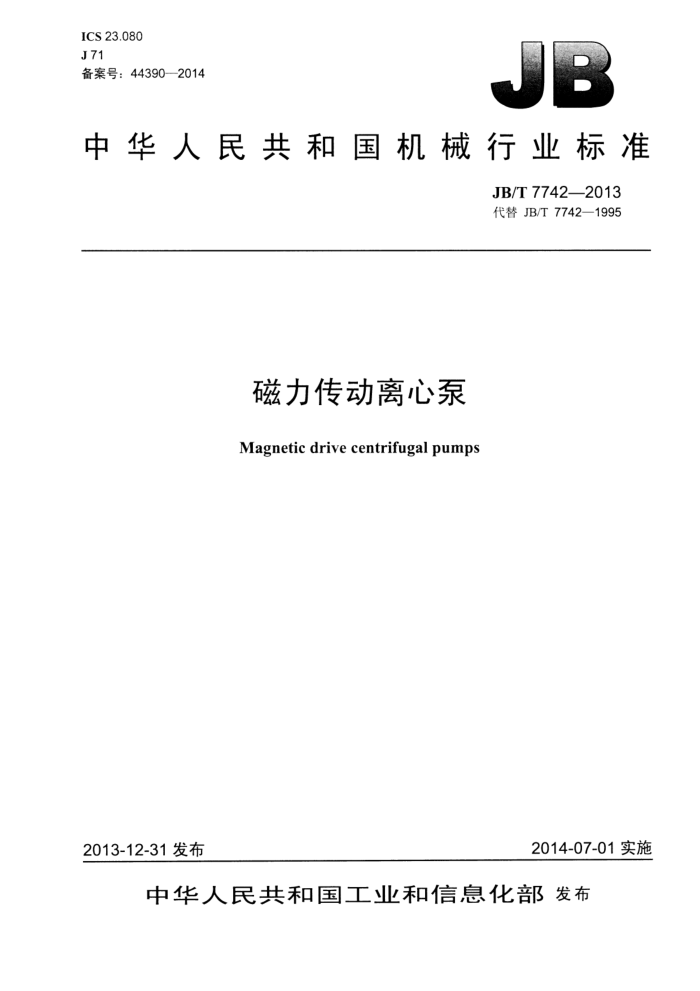

ICS 23.080 J71 备案号：44390—2014
中华人民共和国机械行业标准
JB/T7742—2013 代替JB/T7742—1995
磁力传动离心泵
Magnetic drive centrifugal pumps
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7742—2013
目 次
前言 1 范围
.11
规范性引用文件 3术语和定义.. 4型式与基本参数 5 技术要求.
2
试验方法. 检验规则.
10 .10
6 7
8产品成套 9标志、包装、运输和贮存 10使用说明书. 附录A（资料性附录）磁力传动离心泵数据表附录B（资料性附录）许用剩余不平衡度的确定附录C（资料性附录）稀土永磁体的磁性能和物理特性. 图1CO型磁力传动离心泵性能范围图2以额定条件下泵轴功率的百分数表示的原动机输出功率图A.1指定行内和栏位信息的表解图B.1许用剩余不平衡度表．基本参数. 表2允许的最大振动烈度极限值. 表3金属材料的运转问隙.. 表4非金属材料的运转间隙... 表5监测的特性，表A.1磁力传动离心泵数据表表C.1 钻永磁体的磁性能和物理特性表C.2 钕铁硼永磁体的磁性能和物理特性
11
*
19
2
4
18 JB/T7742—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7742一1995《小型磁力传动离心泵》，与JB/T77421995相比主要技术变化如下：
修改了标准名称（1995年版）； —增加了前言部分（见前言)；
修改了泵的工作性能范围，删除了2种型号，增加了6种规格的裂，并扩大了转速范围（见4.3.1 表1，1995年版的3.3.2表1）；修改了原动机功率相关内容（见5.4.1，1995年版的4.4.1）；修改了转子允许不平衡质量和振动烈度（见5.5.2和5.5.3，1995年版的4.5.2和4.5.3）；修改了泵的额定压力及温度（见5.7.2，1995年版的4.7.2）：增加了泵的加热和冷却夹套（见5.7.4.3）；修改了泵的吸入口和吐出口接管及辅助管路连接件内容和要求（见5.8，1995年版的4.8）；修改了泵运行间隙（见5.11，1995年版的4.12）；修改了滑动轴承，增加了山推环（见5.13，1995年版约-.14）修改了磁力耦合器和要求（见5.14，1995年版的4.15）：修改了泵用材料（见5.16，1995年版的4.17）：增加了泵的润滑与冷却（见5.19）： -增加了泵的监测（见5.20）； -增加了泵型式检验内容和出厂检验内容（见7.2.2和7.3.2）：一修改了泵的数据表（见附录A表A.2，1995年版的表A.1）； -增加了附录B、附录C（见附录B和附录C）。
-
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 本标准起草单位：浙江腾宇泵阀设备有限公司、博山精工泵业有限公司、江苏省泵阀产品监督检验
中心、兰州海兰德泵业有限公司、台州谊聚机电有限公司、上海凯士比泵有限公司、江苏武新泵业制造有限公司、沈阳水泵研究所。
本标准主要起草人：叶子兆、王瑞龙、李娟、孙兵、魏育添、陈宜文、潘再兵、刘金坤、张文达。 本标准所代替标准的历次版本发布情况为：
JB/T7742—1995。
I JB/T7742—2013
磁力传动离心泵
1范围
本标准规定了磁力传动离心泵（以下简称“泵”）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、产品成套、标志、包装、运输、贮存、使用说明书。
本标准适用于输送易燃、易爆、易挥发、有毒、有腐蚀性以及贵重液体的泵本标准不适用于输送液体中含有磁性物质或有坚硬固体颗粒的泵。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3216一2005回转动力泵水力性能验收试验1级和2级 GB/T 3217 永磁（硬磁）材料 磁性试验方法 GB/T 4180 稀土钻永磁材料 GB/T4879—1999 防锈包装 GB/T5656—2008 离心泵技术条件（II类） GB/T 7021 离心泵名词术语 GB/T 9124 钢制管法兰技术条件 GB/T9239.1—2006 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 13560 烧结钕铁硼永磁材料 GB/T25140—2010无轴封回转动力泵技术条件（II）类 JB/T4297 泵产品涂漆技术条件 JB/T6880.1 泵用灰铸铁件 JB/T6880.2 泵用铸钢件 JB/T80971999 泵的振动测量与评价方法 JB/T 8098—-1999 泵的噪声测量与评价方法 SJ/T 10410 永磁铁氧体材料 API685一2000石油、重化学和天然气工业用无密封式离心泵（Seallesscentrifugalpumpsfon
petroleum, heavy duty chemical, and gas industry services)
3术语和定义
GB/T7021、GB/T25140界定的术语和定义适用于本文件。
1 JB/T7742—2013
表1基本参数（续）
泵效率n% 按隔离套材质分类
吸入口 吐出口 叶轮名义 流量 扬程 必需汽蚀余量直径 直径 直径 Q H
转速n r/min
NPSHR m
m/h m
mm
mm 25
mm 75 85 105 125 160 105 125
工程塑料 奥氏体不锈钢 44
32 31 30 29 26 38 36 35 29 48 45 42 34 28 54 44 42 40 58 54 52 49 59 57 56 52 58 56 52 60 58 53
5.0 8.0
43 42 41 38 50 47 46 36 6c 5: ...
32
3.2 12.5
3.0
20
20.0 32.0 12.5
160 6.3 20.0
40
25
3.2
32.0 50.0 12.5 20.0
200 105 125 160 200 250 125 160 200 250 125 160 200 250 125 160 200 250 200 250 315 250 315 400
50
32
12.5 32.0
3.5
50.0 80.0 20.0 32.0 50.0 80.0 20.0 32.0 50.0 80.0 20.0 32.0 50.0 80.0 50.0 80.0 125.0 20 30 50
: :
-
29CC
50
65
25
:: 53 70 69 66 60 75 73 71 67 68 66 - - - -
40
65
50
80
4.0
50
80
100
100
65
100
4.5
125
200
3.4 3.6 4.1
150
125
200
1 450
4.3.2泵的工作性能范围如图1所示。
3 JB/T 77422013
150
100 80 70 60 50 40 30
20
3-
t
13.
12.520-15 10
14
40.
5
7[20
0.
1.2 0.5 0.60.70.8
1.62
5 6 7 8 910 12.5 2025304050607080100
200300
5 1
流量Qm3/h
注：- -指m=2 900 r/min
指n=1 450 r/mir。
图1CQ型磁力传动离心泵性能范围
5技术要求
5.1性能参数 5.1.1泵设计点的性能参数应符合表1的规定。 5.1.2泵应具有稳定的性能曲线。制造商应给出泵允许的工作范围，并按API685一2000中8.3.3.2.1 的要求，应取得至少5个点的试验数据，绘制性能曲线（扬程、效率、轴功率、必需汽蚀余量与流量的关系曲线）。 5.1.3泵的额定流量、扬程应符合表1的要求，其容差系数值应符合GB/T3216一2005中2级的规定。 5.1.4泵的效率，在额定转速额定工况下，应不低于表1的要求。 5.2汽蚀余量NPSH 5.2.1必需汽蚀余量NPSHR，应不大于表1的规定，其容差系数值应符合GB/T3216一2005中2级的规定。 5.2.2如果采购商与制造商没有另外的商定，必需汽蚀余量NPSHR应按GB/T3216—2005中2级规定的清洁冷水作试验。如另有商定，则应在投标书中说明。 5.2.3有效汽蚀余量NPSHA应比必需汽蚀余量NPSHR至少大0.5m的裕度。
4 JB/T7742—2013
5.3安装
泵的室外安装应适合于采购商和制造商所规定的环境条件。如果要求泵必须适合当地的异常环境条件，如高温或低温、腐蚀性环境、沙暴等，则采购商应该指明。 5.4原动机和磁力传动 5.4.1原动机功率
泵所配套的原动机功率应符合GB/T5656-一2008中4.2的规定。电动机额定输出功率和泵额定输入功率（轴功率）比值K的百分数，不应高于图2的规定。
0
40 130 0 110 100 0.2
50 100
500
0.5
5 泵额定轴功率kW
10
图2以额定条件下泵轴功率的百分数表示的原动机输出功率
5.4.2磁力传动
当确定使用磁力传动装置时应考虑如下工作条件： a）磁力传动装置在运行温度下，根据泵允许的工作范围，要考虑到介质密度，高温和低温，应按
API685—2000中6.3.8和6.14.2，高温（大于175℃）、低温（-30℃）的规定； b）在磁力传动中金属隔离套电涡流产生的热量应通过泵输送的介质或外部冷却液带走； c）磁性材料的工作温度应在材料允许使用的范围内； d）运行中如果出现泵转子卡住和滑脱时，应考虑到由此引起内部磁性部件的迅速升温和退磁。
5.5临界转速、平衡和振动 5.5.1临界转速
泵在运行条件下，转子的实际第一临界转速至少应大于最大允许连续运行转速的10%。 5.5.2平衡 5.5.2.1泵的主要旋转零部件应做平衡试验。平衡等级应不低于GB/T9239.1一2006中规定的G6.3级。 许用剩余不平衡度根据转速n选取（参见附录B）。 5.5.2.2许用剩余不平衡质量△m不超过下面的计算值：
eper'm
Am =
（1)
R
式中： Am 最大直径处许用剩余不平衡质量，单位为克（g）； m-—转动件质量，单位为千克（kg）：
5
