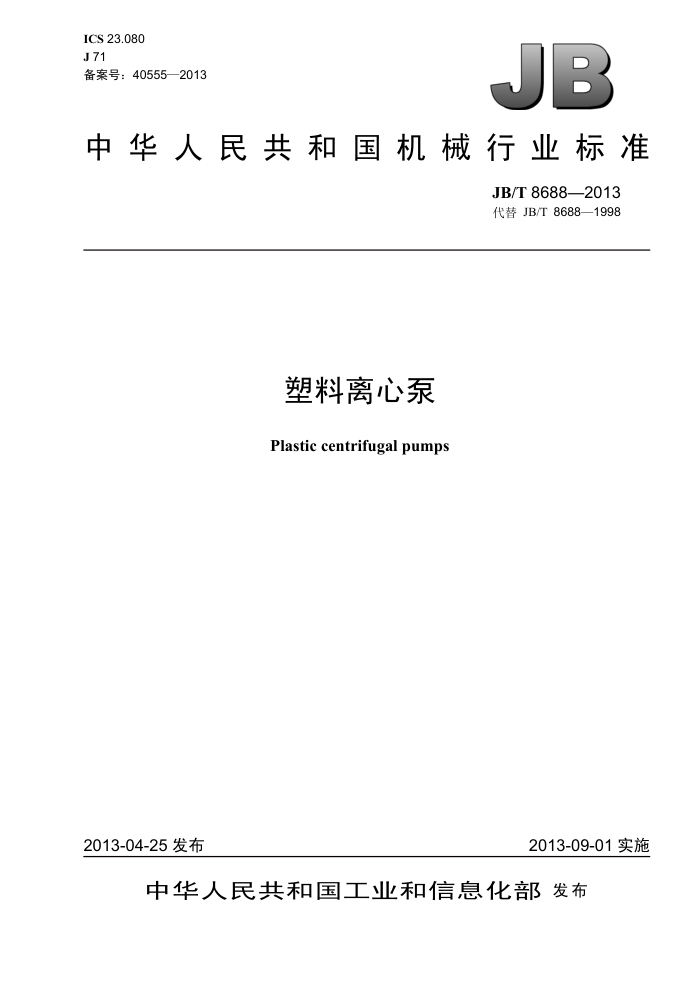

ICS 23.080 J 71 备案号：40555—2013
JB
中华人民共和国机械行业标准
JB/T86882013 代替JB/T8688—1998
塑料离心泵 Plastic centrifugal pumps
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准塑料离心泵 JB/T8688—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张·23千字
2014年1月第1版第1次印刷
定价：15.00元
*
书号：15111·10899 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8688—2013
目 次
前言 1范围..
1
规范性引用文件.. 3型式与基本参数. 3..型式. 3.2基本参数 3.3 型号标记与型号表示方法， 4旋转方向
2
技术要求， 5.1 总则. 5.2 产品性能. 5.3 结构设计 5.4 主要零部件材料. 5.5 制造. 5.6 装配、涂漆和安装试验方法.
5
--
6 7
检验规则 7.1 总则. 7.2 型式试验. 7.3 出厂检验.. 7.4 最终检查... 8标志、包装、运输和贮存 8..．标志.... 8.2包装、运输和贮存 9成套范围.. 附录A（资料性附录）泵的性能图图A.1泵的性能图. 表1基本参数... 表2基本参数（降速后）表3运转间隙，表4衬塑层厚度与检测电压
A
..... 6 JB/T8688—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8688一1998《塑料离心泵》，与JB/T8688一1998相比主要技术变化如下：
修改了标准的范围，以塑料为衬里的离心泵适用于本标准（见第1章，1998年版的第1章）；增加了衬里塑料离心泵型号表示方法（见3.3.2）；增加了九种规格的泵（见表1）；增加了衬塑层的技术要求和质量检验方法（见5.3.3、5.3.6、6.4）；
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 本标准起草单位：浙江省机电设计研究院有限公司、浙江嘉善三方塑胶有限责任公司、浙江嘉善申
南塑胶有限公司、杭州新安江工业泵有限公司、江苏武新氟泵制造有限公司。
本标准主要起草人：黄新华、杨瑞康、顾兴华、方樟林、刘金坤、李郁珍。 本标准所代替标准的历次版本发布情况为：
JB/T8688—1988。
II
JB/T8688—2013
4旋转方向
从驱动端看，泵为顺时针方向旋转。
5技术要求
5.1总则
泵应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，如用户有特殊要求时，按双方协议执行。
对于泵的金属零部件的结构设计、材料、制造等技术要求，除本标准已作规定外其余应符合GB/ 5656的规定。
塑料离心泵的工作压力小于或等于1.0MPa，塑料衬里离心泵的工作压力小于或等于1.6MPa 5.2产品性能 5.2.1泵的性能参数应符合本标准的规定，性能偏差应符合GB/T3216一2005中2级的规定 5.2.2制造厂应确定产品的允许工作范围，并绘出性能曲线（扬程、效率、轴功率、必需汽蚀余量与流量的关系曲线）。 5.2.3泵在允许的工作范围内运转时，振动极限值应符合JB/T8097的规定。 5.2.4泵在允许的工作范围内运转时，噪声极限值应符合JB/T8098的规定。 5.3结构设计 5.3.1泵的旋转零件应进行静平衡，静平衡等级应符合GB/T9239.1一2006中规定的G6.3级 5.3.2承压零部件及其紧固件应做水压试验，试验压力为额定工作压力的1.5倍。不允许有泄漏、冒汗和破裂等现象 5.3.3衬塑层的渗漏缺陷采用电火花测试仪对不同的衬层厚度施加相应的电压进行扫描检测，不允许有击穿现象。 5.3.4连接压力零件（泵体、密封体）的螺孔如设置在塑料件上，应埋设钢制嵌件，并避免接触被输送介质。 5.3.5根据使用条件和制造工艺，叶轮可以设计为闭式、半开式，叶轮最终应制成一体式（一次成型、 焊/熔接成型或粘接成型）。 5.3.6塑料内衬与包覆层厚度应均匀一致，金属件与塑料间设有特种结构防止泵在使用过程中因受力、 磨蚀、温度变化等引起的相互剥离。 5.3.7叶轮密封环处的运转间隙按表3选取。
表3运转间隙
单位为毫米
密封环内径直径间隙
≤60 0.5
>60~100 0.6
>100~150
0.7
注：根据泵输送介质的温度和粘度应适当调整运转间隙 5.3.8泵一般采用机械密封。当泵用塑料轴套时，应尽量不采用填料密封 5.4主要零部件材料 5.4.1过流零部件（泵体、泵盖、叶轮、轴套、密封腔体等）根据所输送介质的化学性质、压力、温度，选用适宜的塑料材料。 4
