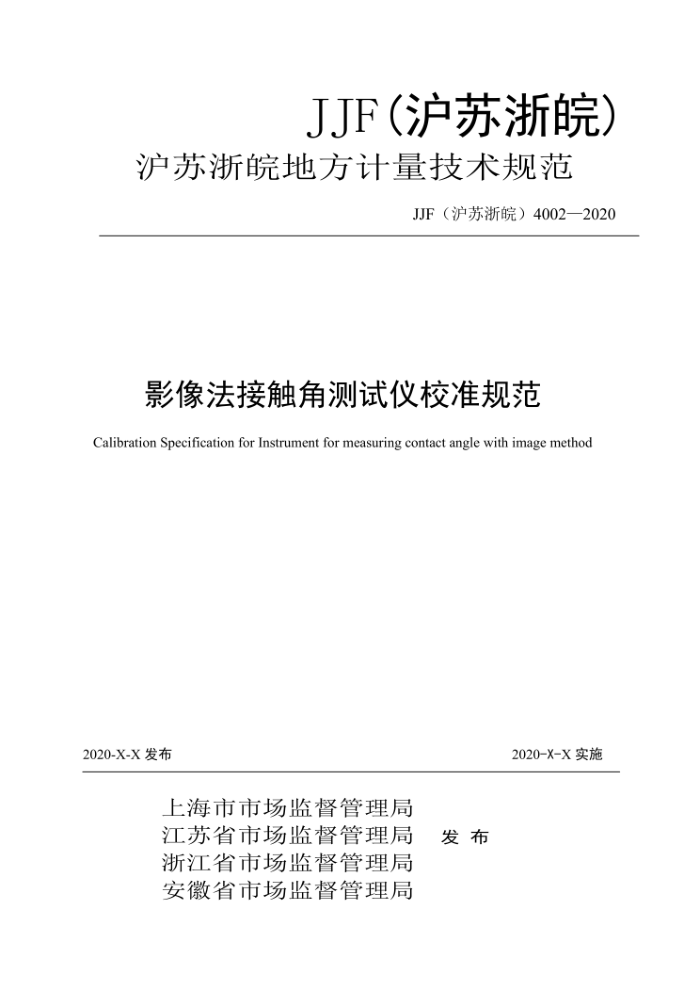

影像法接触角测试仪校准规范 Calibration Specification for Instrument for measuring contact angle with imzge method
2020-X-X实施
2020-X-X发布
上海市市场监督管理局江苏省市场监督管理局 发布浙江省市场监督管理局安徽省市场监督管理局 JF（沪苏浙皖）4002—2020
影像法接触角测试仪校准规范
Instrument for measuring contact
angle with image method
归口单位： 上海市市场监督管理局
江苏省市场监督管理局浙江省市场监督管理局安徽省市场监督管理局
主要起草单位： 江苏省计量科学研究院
工业和信息化部电子第五研究所华东分所苏州市计量测试院
本规范委托江苏省几何量计量专业技术委员会负责解释 JJF（沪苏浙皖）4002—2020
本规范主要起草人：
秦洁（江苏省计量科学研究院）周涵瀛（工业和信息化部电子第五研究所华东分所）王云祥（苏州市计量测试研究所）
参加起草人：
刘滨（江苏省计量科学研究院）牛方君（工业和信息化部电子第五研究所华东分所） JJF（沪苏浙皖）4002—2020
录
目
1范围 2引用文件 3术语。 4概述。 5计量特性 6校准条件， 7校准项目和校准方法 8复校时间间隔，附录A标准角度片示意图附录B标准角度片溯源方法附录C影像法接触角测试仪角度示值误差测量不确定度评定
L
L
.3
.3
.6
8 JJF（沪苏浙皖）4002一2020
引言
本规范是针对圆弧法测量的接触角测试仪校准制定的计量技术规范。 本规范的编写是以JF1071-2010《国家计量校准规范编写规则》 、JJF1001-2011《通
用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础和依据。
本规范为首次发布。 JJF（沪苏浙皖）4002—2020
影像法接触角测试仪校准规范
范圈
1
本规范适用于基于圆弧法、测量范围6°~180°的影像法接触角测试仪的校准。
引用文件
2
本规程引用下列文件： JJF1094-2002测量仪器特性评定 GIB/T24368-2009玻璃表面疏水污染物检测接触角测量法 GIB/T30693-2014塑料薄膜与水接触角的测量 GB/T30447-2013纳米薄膜接触角测量方法凡是注日期的引用文件。仅注日期的版本适用于本规范，凡是不注日期的引用文件
其最新版本（包括所有修改单）适用于本规范。
3 术语
接触角contactamgle
接触角是指在气、液、固三相交点处所作的气-液界面的切线穿过液体与固-液交界线之间的夹角（见图1所示）：
固体
画体
图1接触角示意图 JJF（沪苏浙皖）4002-2020
概述
4
影像法接触角测试仪是采用光学显微镜头以及摄像机成像的原理来测量接触角的仪器，一般由样品平台、进样系统、图像采集系统、影像分析系统组成，图2为影像法接触角测试仪结构示意图。进样系统将液滴滴于工作台面，在光源下通过图像采集系统采集液滴图形，最后由影像分析软件计算液滴与工作面构成的接触角大小。
影像法接触角测试仪广泛应用于材料、电子、光学、石油等行业。
1进样系统 2图像采集系统 3光源 4样品平台5影像分析系统
图2影像法接触角测试仪结构示意图
5计量特性
角度示值误差
一般角度示值最大允许误差为：±1°，也可参照相关仪器说明书技术要求或满足客户
实际使用要求。
示值重复性接触角测试仪的示值重复性应不大于最大允许误差的绝对值。
2
