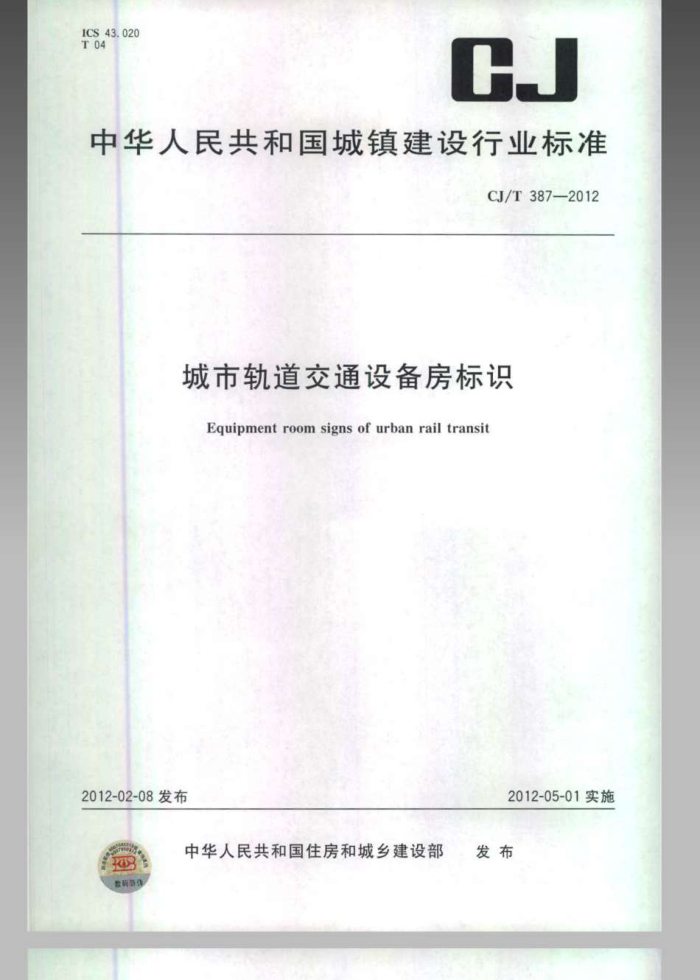

ICS43.020 T04
GJ
中华人民共和国城镇建设行业标准
CJ/T387—2012
城市轨道交通设备房标识
Equipment room signsof urban rail transit
2012-05-01实施
2012-02-08发布
中华人民共和国住房和城乡建设部
发布
微M CJ/T387-2012
目次
前言 1范围
1
规范性引用文件术语和定义 3.1 标识 3.2 设备房标识分类要求 5.1 文字 5.2 图形符号 5.3 颜色 5.4 耐久性 5.5 版面布局标识设计 6.1 设备房门牌标识 6.2 设备信息标识 6.3 操作指示标识 6.4 管道状态标识 6.5 安全标识·
2
3
-
5
N CJ/T387—2012
前言
本标准按照GB/T1.1—2009给出的规则起草，本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准技术归口单位归口。 本标准负责起草单位：南京地铁科技咨询有限公司，本标准参加起草单位：江苏省交通规划设计院、南京理工大学、天津市地下铁道运营有限公司、西安
市地下铁道有限责任公司、中铁电气化局集团有限公司：
本标准主要起草人：于百勇、许玲、王新民、陈美琴、陈谦、徐胜、张小军、唐栋华、徐鑫、徐永能、王展、 刘英舜、季锦章、威正保、罗青、王淑敏、祁国俊、张江。 CJ/T387—2012
城市轨道交通设备房标识
1范围
本标准规定了城市轨道交通设备房标识分类、要求和标识设计。 本标准适用于城市轨道交通车站、区间、控制中心和车辆基地（车辆段、停车场）等设备房及有关设
备的标识的设计和制作等。
2规范性引用文件
下列文件对于本标准的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用手本文件。
GB2893安全色 GB/T2893.1图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设
计原则
GB2894 安全标志及其使用导则 GB3101 有关量、单位和符号的一般原则 GB3102 量和单位 GB5655 城市公共交通常用名词术语 GB7231 工业管路的基本识别色和识别符号 GB/T10001.1标志用公共信息图形符号第1部分：通用符号 GB/T13306标牌 GB13495 消防安全标志 GB/T15566 图形标志使用原则与要求 GB/T15565.1 图形符号术语第1部分：通用 GB/T16900 图形符号表示规则 总则 GB/T16902.1 图形符号表示规则 设备用图形符号第1部分：原形符号 GB/T20501.2 公共信息导向系统要素的设计原则与要求 GB50157 地铁设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
标识sign 任何带有被设计成文字或图形的视觉展示，用来传递信息或吸引人注意，起到识别、警示，引导的
作用。 3.2
设备房equipmentroom 轨道交通各项机电设备用房，包括车站、区间、控制中心和车辆基地（车辆段、停车场）的供配电室、
消防用房、暖通给排水用房、控制机房和列车库等
1
龙牛网www.longniu.com下载 CJ/T387—2012
b
标识分类
城市轨道交通设备房标识可分为供配电室等，其中包设备房门牌标识、设备信息标识备标识的分类和要求见表！，设备房名称包括但不仅限于表1分类，包括但不限于表1标识，
通给排水用房、控制机房和列车库房标识套道状态标识和安全标识等，设备房及设
表1 城市轨道交通设备房标识分类和要求
设备房 设备信息 操作指示 管道伏态门牌标识 标识
设备房类别
设备房名称
安全标识
标识
标识
1.变电所 2.通风空调电池 3.配电系 4自售检票电源室
编号、名称、 重要提示、 责任人
用电安全警示
供配电室
缆间蓄电 室 1 防类水泵房
消防用房
捷示标识
体消防设备
重风空调机
暖通给排 2 今冻机房
操作安全警示
用房 3. 水泵房
4元水系房
便备名标 0备号责任人 检修 心 道状态制造厂家设备参数
清机房商号务技门（全门）控制室 4.自动售检票机房 5.自动售检#票务室 6.综合监控（主控设备室 7.车站控制室 8.中央控制中心 9.车场控制室 10,自动售检票票务清分室 1.停车列检库 2.月检库 3.不落轮嵌库
3
编号、名称、
禁止、警示、 提示标识
控制机房
禁止、警示、 提示标识
列车库 4.洗车库
编号、名称
5.定/临修库 6.架（厂）能库 7.静调库
2
