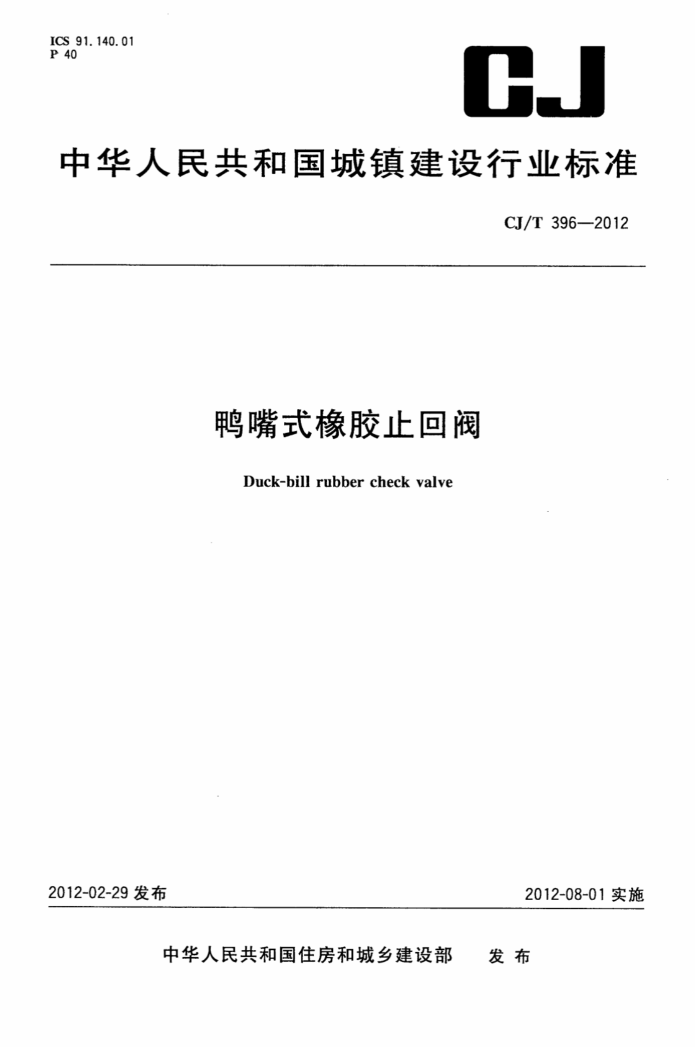

ICS 91.140.01 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T396—2012
鸭嘴式橡胶止回阀
Duck-bill rubber check valve
2012-02-29发布
2012-08-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T 396—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：株洲南方阀门股份有限公司。 本标准主要起草人：黄靖、唐爱华、陈乙飞、田伟钢、罗建群、殷建国、丁文敏。
-
建筑321---标准查询下载网 www. jz321. net CJ/T396--2012
鸭嘴式橡胶止回阀
1范围
本标准规定了鸭嘴式橡胶止回阀的型式与型号、参数与材料、要求、试验方法、检验规则、标志及供货。
本标准适用于鸭嘴式橡胶止回阀的生产和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.2 硫化橡胶或热塑性橡胶压人硬度试验方法第2部分：便携式橡胶国际硬度计法 GB/T532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T1047 管道元件DN(公称尺寸）的定义和选用 GB/T 1048 管道元件PN(公称压力）的定义和选用 GB/T1681 硫化橡胶回弹性的测定 GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T11206 橡胶老化试验表面龟裂法 GB/T12220 通用阀门标志 GB/T13934 硫化橡胶或热塑性橡胶 届挠龟裂和裂口增长的测定（德墨西亚型） HG/T3090 模压和压出橡胶制品外观质量的一般规定
3术语和定义
下列术语和定义适用于本文件。
3. 1
鸭嘴式橡胶止回阀duck-billrubbercheckvalve -种橡胶制成的外形象鸭嘴的柔性止回阀，当阀内压力大于阀外压力一定程度时，阀内压力迫使鸭
嘴阀开启，允许水流通过；当阀外压力超过阀内压力一定值时，鸭嘴阀关闭，防止倒灌。 3.2
最高止回压力Max.backflowpreventingpressure 鸭嘴阀通径内壁下缘处至下游水位最大允许水头压力，又称最大背压。
4型式与型号
4.1结构型式
结构型式有弯嘴式和直嘴式两种。DN50～DN250宜采用直嘴式；DN300～DN2200宜采用弯嘴
1 CJ/T396—2012
式。结构型式见图1。
弯嘴式
直嘴式
图1结构型式
4.2连接型式
连接型式有卡箍式和法兰式两种。DN50～DN700宜采用卡箍式；DN800～DN2200宜采用法兰式。连接型式见图2。
卡箍式
法兰式
图2连接型式
4.3型号 4.3.1连接型式代号：法兰为4，卡箍为8。 4.3.2结构型式代号：直嘴式为1，弯嘴式为2 4.3.3阀体材料代号按表1的规定字母表示。
表 1 氯丁橡胶 CR
名称代号注：阀体材料为天然橡胶NR时可省略材料代号。
天然橡胶 NR
丁基橡胶 IR
氟橡胶 FPM
2
建筑321---标准查询下载网 www. jz.321. ne CJ/T396—2012
4.3.4型号由下列单元组成：
Hy A 口口 C
阀体材料压力代号：公称压力值的10倍结构型式代号连接型式代号鸭嘴式橡胶止回阀公称尺寸DN
4.3.5示例：公称尺寸DN1000mm、公称压力PN0.06MPa、弯嘴法兰式、阀体材料为天然橡胶的鸭嘴阀，标记为：1000H42-0.6。
5 参数与材料
5.1参数 5.1.1公称尺寸应符合GB/T1047的规定。 5.1.2公称压力应符合GB/T1048的规定， 5.1.3 壁厚可根据公称尺寸、公称压力、背压及材料等确定。 5.2橡胶材料
橡胶材料的物理性能应符合表2的规定。
表 2
单位度 MPa % kN/m 次 %
项 目
指 标 ≥58±5 ≥14 ≥350 ≥2 ≥20 000 ≥30
试验方法见GB/T531.2 见GB/T528 见GB/T528 见GB/T532 见GB/T13934 见GB/T1681
硬度(邵尔A型) 拉伸强度拉断伸长率胶与织物附着强度届挠龟裂回弹性
要求 6.1 物理性能应符合表3的规定。
6
表3
项 目
单 位 100℃×1h 20 ℃×1 h 100℃×72h
要求硬度应无明显变化应无明显的硬化现象
耐热耐寒耐老化耐液体质量变化率(23℃×24h)
应无表面龟裂
%
60
3
