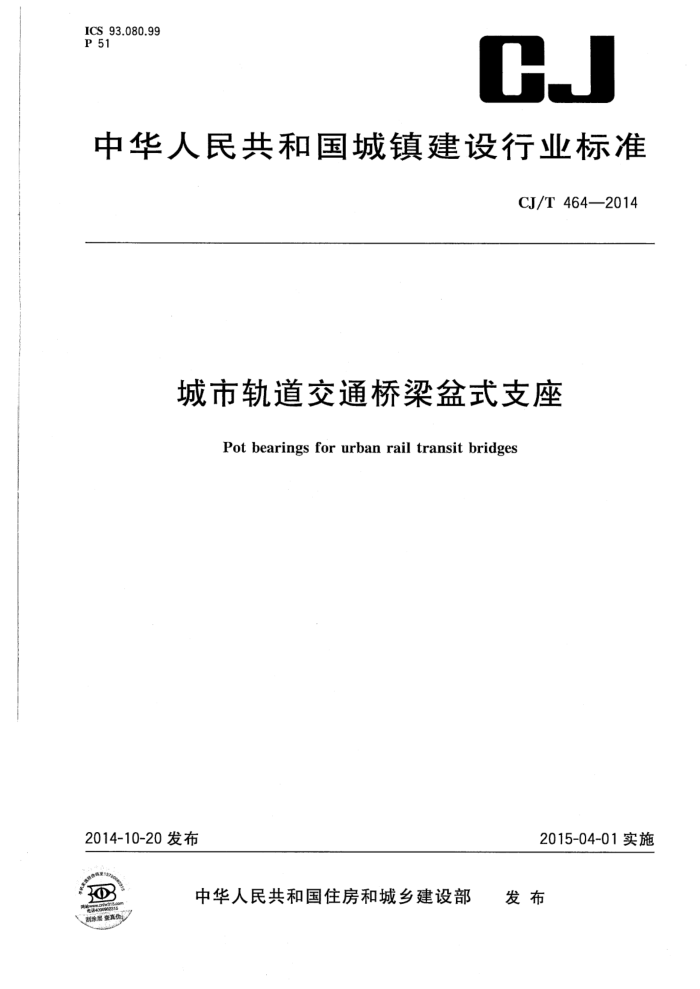

ICS 93.080.99 P 51
CJ
中华人民共和国城镇建设行业标准
CJ/T 464—2014
城市轨道交通桥梁盆式支座
Pot bearings for urban rail transit bridges
2015-04-01实施
2014-10-20发布
发布
中华人民共和国住房和城乡建设部 CJ/T 464—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 规格、分类、型号、产品组成结构 5 材料 6 要求 7 试验方法 8 检验规则 9标志、包装、运输和贮存，附录A（规范性附录）合成材料试样制备附录B（规范性附录） 改性聚四氟乙烯板摩擦系数与线磨耗率试验方法附录C（规范性附录）改性聚四氟乙烯板荷载压缩变形试验方法附录D（规范性附录）成品支座水平荷载试验方法附录E（规范性附录） 调高盆式支座调高密封性能试验方法附录F（规范性附录） 成品支座竖向承载的200万次疲劳性能试验方法
10
12
13
14 15 18 19
21 23 CJ/T 464—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准负责起草单位：衡水宝力工程橡胶有限公司。 本标准参加起草单位：北京城建设计研究总院有限责任公司、国家工程橡胶产品质量监督检验中
心、上海市城市建设设计研究总院、中交第一公路勘察设计研究院有限公司、中铁第一勘察设计院集团有限公司、海口市市政工程设计研究院、河北省工程橡胶工程技术研究中心。
本标准主要起草人：王希慧、刘欣顺、赵九平、阙孜、张晓林、李红、彭俊、高山、王伟、杨少军、吴延伟、 周师凯。
一 CJ/T464—2014
城市轨道交通桥梁盆式支座
1范围
本标准规定了城市轨道交通桥梁盆式支座的规格、分类、型号、产品组成结构，材料，要求，试验方法，检验规则，标志、包装、运输和贮存等要求。
本标准适用于竖向设计承载力为500kN～100000kN、抗震设防烈度为8度以下（含8度）地区的城市轨道交通桥梁和道路桥梁用盆式支座，不适用于磁悬浮轨道交通和跨座式单轨轨道交通桥梁用支座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T 1591 低合金高强度结构钢 GB/T 1682 硫化橡胶低温脆性的测定单试样法 GB/T2040 铜及铜合金板材 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T3398.1 塑料硬度测定第1部分：球压痕法 GB/T 3512 硫化橡胶或热塑性橡胶 ：热空气加速老化和耐热试验 GB/T 4171 耐候结构钢 GB/T 6031 硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD) GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T 7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB50661 钢结构焊接规范 HG/T2366 二甲基硅油 HG/T2502 5201硅脂 TB/T2331 铁路桥梁盆式支座
3术语和定义
下列术语和定义适用于本文件。
3.1
调高盆式支座heightadjustablepotbearing 通过设置在盆式支座下支座板上的填充孔道，向支座钢盆内注人合成材料，实现无级调高功能的
支座。
1 CJ/T 464—2014
3.2
改性聚四氟乙烯modifiedpolytetrafluoroethyleneplate 通过改变聚四氟乙烯的分子链结构，获得的高压（45MPa)下具有低摩擦系数、耐磨耗和高温、压缩
稳定的非金属材料。
4规格、分类、型号、产品组成结构
4.1规格 4.1.1支座竖向设计承载力分为35级：500kN、1000kN、1500kN、2000kN、2500kN、3000kN、 3500kN、4000kN、4 500kN、5000kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500kN、 15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、 37500kN、40000kN、45000kN、50000kN、55000kN、60000kN、70000kN、80000kN、90000kN 和100000kN 4.1.2固定盆式支座水平各向、纵向活动盆式支座横桥向、横向活动盆式支座顺桥向的设计水平荷载分为六级：0.1P、0.15P、0.2P、0.25P、0.3P、0.4P，P为支座的竖向设计承载力。 4.1.3多向活动盆式支座和纵向活动盆式支座的顺桥向位移分为六级：士50mm、土100mm、 士150mm、士200mm、土250mm和士300mm；多向活动盆式支座和横向活动盆式支座的横桥向位移分为四级：±10mm、士20mm、士30mm和±40mm。 4.1.4调高盆式支座调高量为0mm~30mm。 4.2分类 4.2.1 按使用功能分为：
a）普通盆式支座，代号：P； b）调高盆式支座，代号：T。
4.2.2 按使用性能分为：
a)[ 固定盆式支座，承受竖向荷载和各向水平荷载，具有竖向转动性能，代号：GD； b）纵向活动盆式支座，承受竖向荷载和横桥向水平荷载，具有竖向转动及顺桥向位移性能，代
号：ZX; c) 横向活动盆式支座，承受竖向荷载和顺桥向水平荷载，具有竖向转动及横桥向位移性能，代
号：HX; d）多向活动盆式支座，承受竖向荷载，具有竖向转动和水平多向位移性能，代号：DX。
4.2.33 按适用纵向坡度分为：
a）支座顶面不设坡度，适用于线路坡度0≤i≤4%，代号：i0； b) 支座顶面预设8%坡度，适用于线路坡度4% 4.2.4 按适用温度范围分为：
a）常温型支座，适用于一25℃～十60℃，代号：C； b) 耐寒型支座，适用于一40℃～十60℃，代号：F。
