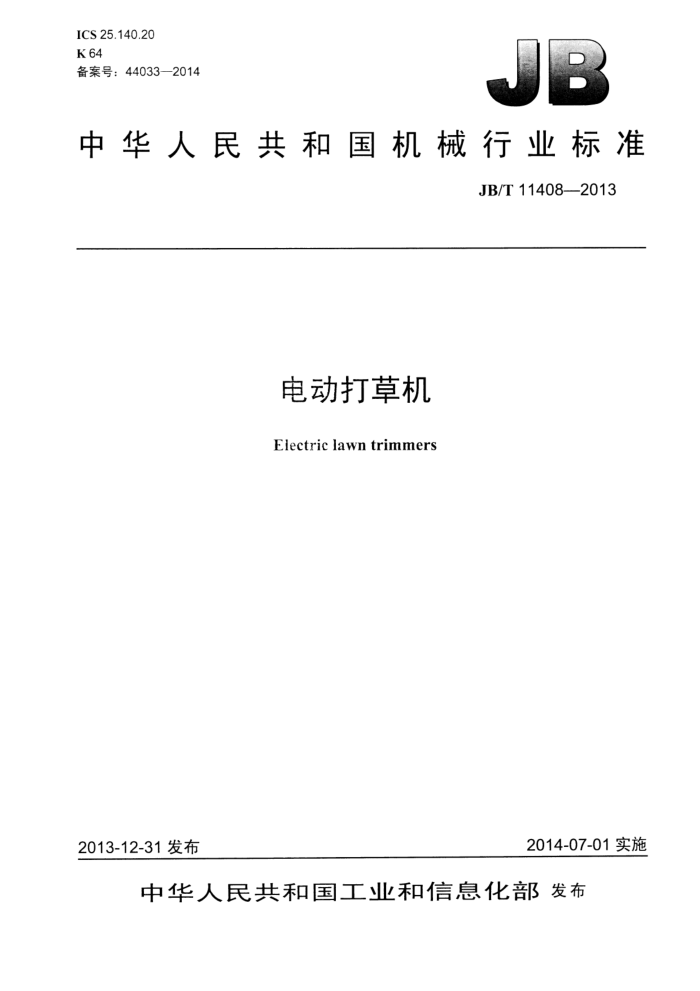

ICS 25.140.20 K 64 备案号：440332014
中华人民共和国机械行业标准
JB/T 11408--2013
电动打草机
Eiectric lawn trimmers
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 中國 华人民 共和国
机械行业标准电动打草机 JB/T 11408—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1印张·27千字 2014年11月第1版第1次印刷
定价：18.00元
*
书号：15111·11214 网址: http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11408--2013
目 次
前言范围..
III
1 2 规范性引用文件…… 3
..........................
.....................
基本参数和型式.. 4技术要求 4.1一般要求. 4.2安全要求.. 4.3外观质量 4.4噪声 4.5 电磁兼容性 4.6 输入功率和电流 4.7 温升 4.8 切割元件动能.. 4.9电源线长度... 4.10防锈.. 5试验方法 5.1外观检查.. 5.2噪声测量. 5.3 电磁骚扰电平测量... 5.4 谐波电流测量.. 5.5 电压波动和闪烁测量..… 5.6 输入功率、电流和基本参数测量. 5.7 温升试验.…. 5.8 切割元件动能测量， 5.9 电源线检查 5.10 有害物质检查..
.......................................................
.....
.......................
X
5.11 其余的试验方法. 6检验规则... 标志和包装，
.8 8 10 10
7
7.1标志... 7.2　出厂文件 7.3包装、运输及贮存， 8保修期限, 图1半球面上的6个传声器位置，图2传声器的位置表1基本参数表2连续骚扰电压限值，表3连续骚扰功率限值
(
10
................
10
1 JB/T 11408—2013
表 4　谐波电流限值表 ５ 温升限值表6传声器位置的坐标值（6个传声器布置）
4 ... 4
.............................................................
....................................
+....................................................................................
................
.
I1
JB/T 11408--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：浙江亚特电器有限公司、上海电动工具研究所、慈溪市贝士达电动工具有限
公司。
本标准参加起草单位：浙江省永康市正大实业有限公司、浙江三锋实业股份有限公司、弘大集团有限公司。
本标准主要起草人：陈勇、潘顺芳、俞黎明、丁俊峰、顾菁、魏春银、吴文俊本标准为首次发布。
II JB/T 11408-2013
表 1 基本参数
输出功率
转速 r/min ≤12 000 ≤12 000 ≤10 000 ≤7 500 ≤7 500
切割范围 mm 200～230 230～250 250～~300 300~350 350～380
规格代号 200 250 300 350 380
W ≥120 ≥140 ≥240 ≥300 ≥420
3.2打草机的型号及含义应符合GB/T9088的规定，含义如下：
E/J
0-口
Y
规格代号（切割宽度，见表1）设计序号设计单位代号电动打草机（品名代号）电源类别代号园艺类（大类代号）
4　技术要求
4.1一般要求 4.1.1打草机应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2打草机应能在下列环境条件下额定运行：
a）海拔不超过1000m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3打草机适用的电源条件为：
a）直流打草机应能在额定直流电压下运行; b）交直流两用打草机应能在额定直流电压及电源电压为实际正弦波形、频率为50Hz的单相交流
额定电压下运行； c）单相串励打草机应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。
4.1.4额定电压和额定频率为：
a）交流额定电压：220 V、110 V、42V、36 V; b）直流额定电压：220V、110V; c）交流额定频率：50 Hz。
4.2安全要求 4.2.1打草机的安全要求，除本标准已作补充和提高的条款外，皆应符合GB4706.54的规定。 4.2.2打草机插头型式、基本参数和尺寸应符合GB1002或者GB/T11918的规定，技术要求应符合 GB2099.1的规定。
II类打草机的插头应与电源线制成一体，插头体的绝缘应能承受波形为实际正弦波形、频率为 50 Hz、电压为3750V、历时1min的介质强度试验而不应发生击穿或表面闪络。 2 JB/T 11408—2013
4.2.3连接打草机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中60245IEC53 （YZ）或者GB/T 5023.5—2008中60227IEC 53（RVV）规定的软电缆或软线。 4.2.4I类打草机应采用安全隔离变压器或旋转机组供电。安全隔离变压器应符合GB19212.1和GB 19212.7的规定。 4.2.5打草机应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃（PAHS）等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂汕等有毒有害、易燃易爆的有机溶剂。 4.3外观质量 4.3.1打草机金属外壳应无明显缺损，涂层应无起层和剥落现象。其塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀。 4.3.2打草机的铭牌应牢固且无卷曲地置丁壳体表面。 4.4噪声
在距离打草机中心4000mm的半球面处测得的空载噪声声压级（A计权）应不大于76dB（A），计算得到的声功率级（A计权）应不大于96dB（A）。
注：日前仅提供耳旁声压级的测试方法，不规定限值。 4.5电磁兼容性 4.5.1电磁骚扰电平 4.5.1.1频率范围为（0.15～30）MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表2 的规定的限值。
表2连续骚扰电压限值
频率范围 MHz 0.15~0.35
准峰值 dB (μV)
随频率的对数线性减小
66～~59 59 64
0.35~5 5~30
4.5.1.2频率范围（30～300）MHz内测得的由电源线辐射、吸收钳吸收的连续骚扰功率的准峰值电平值应不超过表3规定的限值。
表3连续骚扰功率限值
准峰值 dB (pW)
频率范围 MHz 30～300
随频率线性增大45～55
4.5.2谐波电流
打草机的谐波电流应不超过表4规定的限值。
3
