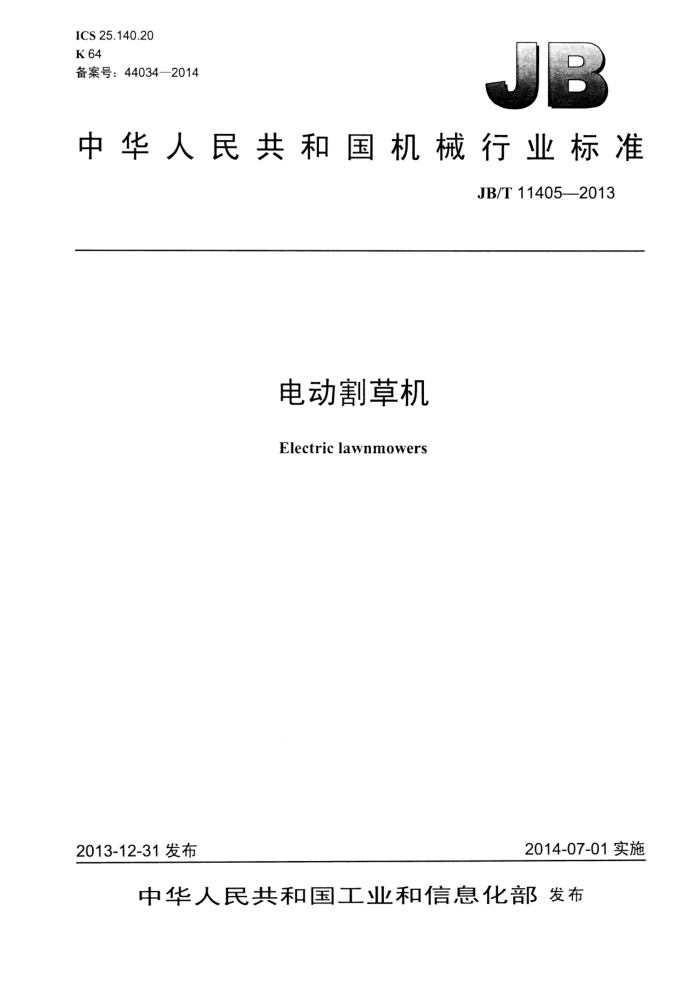

ICS 25.140.20 K 64 备案号：44034—2014
中华人民共和国机械行业标准
JB/T 11405—-2013
电动割草机 Electric lawnmowers
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 11405-2013
目 次
前言..
...............................................
范围. 规范性引用文件基本参数和型式技术要求，
1
1 3 4 5
试验方法. 检验规则. 标志和包装.
.9 10
6 7
8 保修期限. 图1 半球面上的6个传声器位置表1 基本参数. 表2 连续骚扰电压限值表 3 连续骚扰功率限值表4 谐波电流限值. 表5温升限值表6传声器位置的坐标值（6个传声器布置）
[1
.6
1 JB/T 11405—2013
前 創言
本标准按照GB/T1.1一2009给出的规则起草，本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：浙江亚特电器有限公司、上海电动工具研究所、慈溪市贝士达电动工具有限
公司。
本标准参加起草单位：浙江省永康市正大实业有限公司、浙江三锋实业股份有限公司、弘大集团有限公司。
本标准主要起草人：陈勇、尹海霞、俞黎明、丁俊峰、顾菁、魏春银、袁元。 本标准为首次发布。
II JB/T 11405—2013
电动割草机
1 范围
本标准规定了电动割草机的基本参数和型式、技术要求、试验方法、检验规则、标志和包装等要求。 本标准适用于类似用途的步行控制电动割草机（以下简称割草机），包括滚筒式割草机和转盘式割
草机，其额定电压不超过单相250V。
本标准不适用于切割装置为一根或多根非金属纤维绳，或一个或多个非金属切割元件，且其主轴是安装在一般作绕圆心旋转的驱动装置上的转盘式制草机，以及不适用于草坪修剪机、草坪边缘修剪机、 草坪修边机、连式割草机、镰刀杆式制草机或农用割草机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 755一2008旋转电机定额和性能 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1一2008　家用和类似用途插头插座　第1部分：通用要求 GB4208—2008外壳防护等级（IP代码） GB4343.1一2009家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583—2007电动工具噪声测量方法　丁程法 GB4706.1一2005家用和类似用途电器的安全　第1部分：通用要求 GB4706.78一2005家用和类似用途电器的安全第二部分：步行控制的电动割草机的特殊要求 GB/T5013.4一2008额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5—2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T9088-—2008电动工具型号编制方法 GB/T11918工业用插头插座和耦合器第1部分：通用要求 GB17625.1--2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7—2012电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
3基本参数和型式
3.1割草机的基本参数应符合表1的规定。
V
JB/T 11405—2013
表 1基本参数
规格代号 320 380 420 460
输出功率W
切割宽度mm
额定转速r/min
320 380 420 460
≥800 ≥1 200 ≥1 400 ≥1 700
≥2. 800 ≥2. 800 ≥2. 800 ≥2 800
3.2割草机的型号及含义应符合GB/T9088的规定，其含义如下：
□L- L 口-口
Y
规格代号（见表1）设计序号设计单位代号步行控制割草机（品名代号）电源类别代号园艺类（大类代号）
4　技术要求
4.1一般要求 4.1.1割草机应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2割草机应能在下列环境条件下额定运行：
a）海拔不超过1000m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3割草机适用的电源条件为：
a）直流割草机应能在额定直流电压下运行; b）交直流两用割草机应能在额定直流电压及电源电压为实际正弦波形、频率为50Hz的单相交流
额定电压下运行； c）单相串励割草机应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。
4.1.4额定电压和额定频率为：
a）交流额定电压：220 V、110 V、42V、36V; b）直流额定电压：220V、110V; c）交流额定频率：50 Hz。
4.2安全要求 4.2.1割草机的安全要求，除本标准已作补充和提高的条款外，其余皆应符合GB4706.78的规定。 4.2.2割草机插头型式、基本参数和尺寸应符合GB1002或者GB/T11918的规定，技术要求应符合 GB2099.1的规定，并符合GB42082008中规定的IPX4外壳防护等级要求。
II类割草机的插头应与电源线制成一体，插头体的绝缘应能承受波形为实际正弦波形、频率为 50Hz、电压为3750V、历时1min的介质强度试验而不应发生击穿或表面闪络。 4.2.3连接割草机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4—2008中60245IEC53 2 JB/T 11405--2013
（YZ）或者GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 4.2.4II类割草机应采用安全隔离变压器或旋转机组供电。安全隔离变压器应符合GB19212.1和GB 19212.7 的规定。 4.2.5割草机应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃（PAHS）等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 4.3外观质量 4.3.1割草机金属外壳应无明显缺损，涂层应无起层和剥落现象。其塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀。 4.3.2割草机的铭牌应牢固而无卷曲地置于壳体表面。 4.4噪声
在距离割草机中心4000mm的半球面处测得的空载噪声声压级（A计权）应不大于76dB（A），计算得到的声功率级（A计权）应不大于96dB（A）。
注：目前仅提供耳旁声压级的测试方法，不规定限值。 4.5电磁兼容性 4.5.1电磁骚扰电平 4.5.1.1频率范围为（0.15～30）MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表2的限值。
表2连续骚扰电压限值
700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
电动机额定功率≤700W
dB（μV）准峰值
dB（μV）准峰值随频率的对数线性减小
dB（μV）准峰值
0.15～0.35
66~59 59 64
70~63 63 68
76~69 69 74
0.35~5 5~30
4.5.1.2频率范围为（30～300）MHz内测得的由电源线辐射、吸收钳吸收的连续骚扰功率的准峰值电平值应不超过表3规定的限值。
表 3 连续骚扰功率限值
电动机额定功率700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
dB（pW）准峰值随频率线性增大
dB（pW）准峰值
dB（pW）准峰值
30～300
49~59
55~65
45～55
4.5.2 谐波电流
割草机的谐波电流应不超过表4规定的限值。
3
JB/T 11405-2013
表4谐波电流限值谐波次数 n
谐波类型
最大允许谐波电流A
3 5 7 9 11 13
2.30 1.14 0.77 0.40 0.33 0.21 0.15 × 15/n
奇次谐波
15≤n≤39
2 4 6
1.08 0.43 0.30 0.23 X 8/n
偶次谐波
8≤n≤40
4.5.3电压波动和闪烁
割草机在接入低压公用电网运行时，引起的电压波动值和闪烁值应符合下列规定：
-Pst值应不大于1.0; -Pit值应不大于0.65; -在电压变化期问的相对电压变化特性d(t)值超过3.3%的时问不大于500ms; 相对稳态电压变化d不超过3.3%；最大相对电压变化值dmax不超过7%
如果电压变化由手动开关引起，则不考核Pst和Pit。 4.6输入功率和电流
割草机铭牌上如果标有额定电流值，则在额定电压和额定输入功率下，其电流应不大于铭牌标明电流值的120%。 4.7 温升
在5.8.2的负载条件下，割草机的温升应不超过表5规定的限值。当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进行。
表5温升限值
温升 K 90 95 115 60
零 件
120级绝缘绕组 130级绝缘绕组 155级绝缘绕组正常使用中非握持的外壳正常使用中连续握持的手柄、操作钮、握持部分：
金属 -塑料
30 50
如果绕组的温升超过表5的限值，制造商可选择按GB4706.1一2005中附录C试验的结果再进行
4 JB/T 11405—2013
判定。 4.8制动要求 4.8.1对于无制动装置的割草机，将其放置在30%（16.7°）的斜坡上，对其向上或向下施加的力不超过220N时，割草机应静I:不动。 4.8.2对于离合器和制动控制器装置分离的割草机，离合器应在制动器啮合的时候脱开。割草机使用提供的制动系统以1km/h的速度前进或倒退时，应能在0.19m的距离内停山:。 4.8.3对于有停放制动器的割草机，停放制动器处于啮合并锁住的状态、传动系统处于空挡位置且电动机被关断时，割草机置于30%的斜坡上，停放制动器啮合和脱开所需要的力应不大于220N。 4.9切割装置的制动
割草机的切割装置的制动时间应不大于3s，且制动机构的有效性应能满足5000次开关循环。 4.10飞甩物危险性
割草机在预期的使用中，应能防山:由旋转的切割装置飞甩出的异物对人造成的伤害。 4.11切割装置外罩、排料槽、护罩和集草器的结构刚性
割草机的切割装置外罩、排料槽、护罩和集草器应有足够的强度，应能承受可能由切割装置飞甩出来的异物冲击。 4.12排料槽、切割装置、挡板、导向板和集草器的安装、调节更换要求
排料槽、切割装置、挡板、导向板和集草器的安装、调节更换要在说明书中充分说明和规定，确保正常使用和安全。 4.13电源线长度
割草机自电源线进线孔到插头（不包括插销）面的电源线长度应不超过0.5m或大于10m。 4.14防锈
割草机中的钢制电刷弹簧、螺钉应进行表面处理，以防止发生锈蚀。对钢制电刷弹簧及接地和刀片固定螺钉、垫圈应进行防锈试验。
5试验方法
5.1外观检查
通过观察和手试来检查。 检查结果应符合4.3的规定。
5.2噪声测量
5.2.1总则
除下述规定外，割草机的噪声测量按GB/T4583的规定进行。 5.2.2声功率级测量
测量是在一个反射面上的自由场内进行的，按图1使用半球测量表面确定声功率级。
