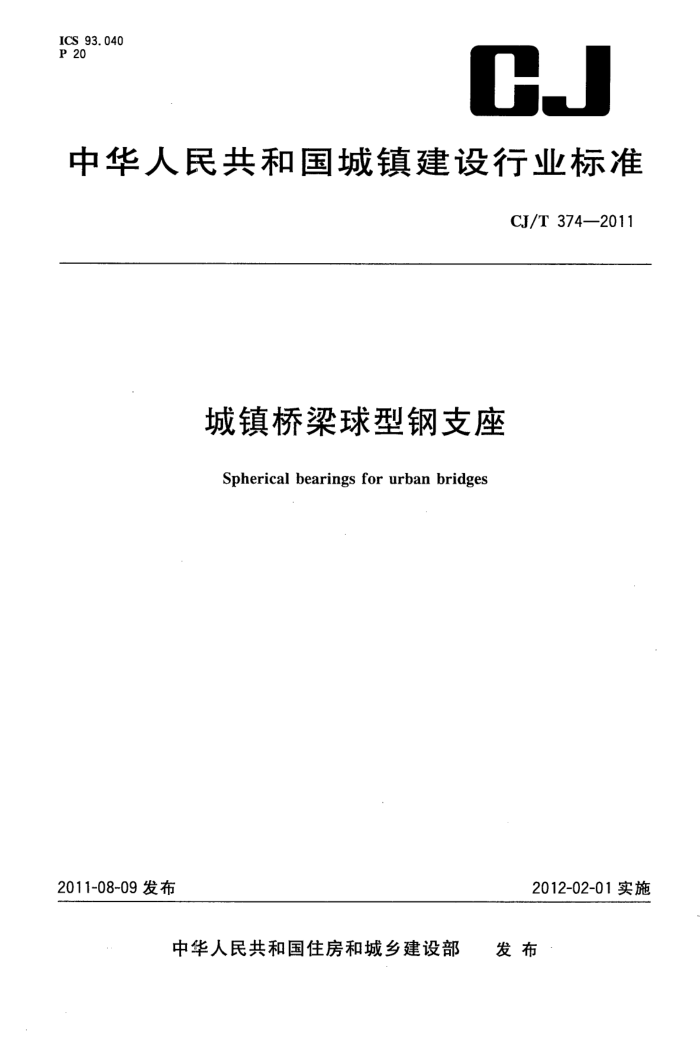

ICS 93.040 P 20
CJ
中华人民共和国城镇建设行业标准
CJ/T374—2011
城镇桥梁球型钢支座
Spherical bearings for urban bridges
2012-02-01实施
2011-08-09发布
中华人民共和国住房和城乡建设部 发布 CJ/T 3742011
次
目
前言
Il
范围规范性引用文件产品分类、型号、结构形式和规格
1
2
3
1 要求 5 试验方法 6
检验规则标志、包装、运输和贮存·
0
10
2
附录A（规范性附录）改性超高分子量聚乙烯减摩板材和镜面不锈钢滑板摩擦系数的试验方法...·11 附录B（规范性附录） 支座的竖向承载力试验方法
12 14 16
附录C（规范性附录） 支座的水平承载力试验方法附录D（规范性附录）支座的摩擦系数试验方法· CJ/T 374—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇道桥标准技术归口单位归口。 本标准起草单位：上海市政工程设计研究总院（集团）有限公司、上海携程工程橡胶有限公司、江苏
万宝桥梁构件有限公司、衡水橡胶股份有限公司、苏州海德工程材料科技有限公司、嘉兴中达上材轴承有限公司、江阴浦江机械成套设备有限公司。
本标准主要起草人：黄林根、王心方、马、翁思熔、陆骏、荣肇骏、田建德、李金宝、李建华、吴志峰、 陈文军、张乃强、赵晓燕、李治。
II CJ/T374—2011
城镇桥梁球型钢支座
1范围
本标准给出了城镇桥梁球型钢支座的范围、规范性引用文件、产品分类、型号、结构形式和规格、要求、试验方法、检验规则、标志、包装、运输和贮存的一般原则。
本标准适用于城镇桥梁，竖向承载力在1000kN～60000kN的球型钢支座。公路桥梁、轨道交通及其他工程结构中所使用的球型钢支座可参照执行。
2规范性引用文件
下列文件所包含的条文，对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T699优质碳素结构钢技术条件 GB/T700碳素结构钢 GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法
(GB/T1033.1—2008,ISO1183-1:2004,IDT)
GB/T1040塑料拉伸性能测定（GB/T1040--2006，ISO527-3，ISO527-1，IDT） GB/T3280--2007不锈钢冷轧钢板和钢带 GB/T3398.1—2008压痕硬度（H132/60) GB/T4956磁性金属基体上非磁性覆盖层厚度测量 量磁性方法 GB/T7233—2009 铸钢件超声探伤及质量评级方法 GB/T11352 一般工程用铸造碳钢件 GB/T 11379 金属覆盖层工程用铬电镀层（neqISO6-158：1984） GB/T17955—2009桥梁球型支座 GB/T20878一2007不锈钢和耐热钢牌号及化学成分 HG/T2502硅脂 JTGD62—2004 公路钢筋混凝七及预应力混凝土桥设计规范 JTJ025一1986公路桥涵钢结构及木结构设计规范 JTJ041公路桥涵施工技术规范 JT/T722--2008公路桥梁钢结构防腐涂装技术条件 TB/T2331—20044 铁路桥梁盆式橡胶支座
3产品分类、型号、结构形式和规格
3.1产品分类 3.1.1球型支座具有承受竖向荷载和适应结构水平位移和转角的功能，产品分类主要按其水平向位移的特性：
a）代号SX，双向活动支座：具有双向位移性能，不承受水平荷载的作用；
1
龙牛网www.longniu.com下载 CJ/T374—2011
b）代号DX，单向活动支座：具有单向位移性能，在限位方向能承受水平荷载； c) 代号GD，固定支座：承受各向水平荷载，水平位移受到限制。
3.1.2球形支座按其承受水平向荷载特性分类：
a） I型表示水平承载力为竖向力的10%，一般适用于6°地震区、地震动峰值加速度为0.05g地
区的桥梁；
b）Ⅱ型表示水平承载力为竖向力的15%，-般适用于7°地震区、地震动峰值加速度为0.10g地
区的桥梁； c) Ⅲ型表示水平承载力为竖向力的22.5%，一般适用于7°地震区、地震动峰值加速度为0.15g
地区的桥梁。
3.2型号 3.2.1标记方法
支座型号标记方法如下：
I表示设计水平承载力为竖向力的10% Ⅱ表示设计水平承载力为竖向力的15% Ⅱ表示设计水平承载力为竖向力的22.5% 位移量（纵向Z、横向H）单位为mm 转角(i），单位：弧度（rad) 使用性能分类代号(SX、DX、GD) 设计竖向承载力，单位：kN 支座名称代号CZQZ
3.2.2标记示例
示例1：球型钢支座设计竖向承载力为30000kN的双向活动支座，纵向位移量为士150mm，横向位移量为土30mm，转角
为士0.02rad。标记为：
CZQZ30000SX/Z150/H30/j0.02。 示例2：球型钢支座设计竖向承载力为5000kN，设计水平承载力为竖向力的15%的单向活动支座，纵向位移量为士100mm，
转角为士0.04rad。标记为：
CZQZ5000DX/Z100/j0.04II。 3.3结构型式 3.3.1球型支座由上支座板（含不锈钢板）、球冠衬板、平面减摩板、球面减摩板、下支座板、螺柱和防尘结构等主要部件组成。满足各项规定的球型支座，还可据需要，在主体结构上增加对应装置或部件，构成可承受拉力的抗拉支座或支座高度可以在一定范围内调整的调高支座。双向活动支座结构示意图见图1；单向支座结构示意图见图2；固定支座结构示意图见图3。单向活动支座宜在侧向设置滑动摩擦副。
2
