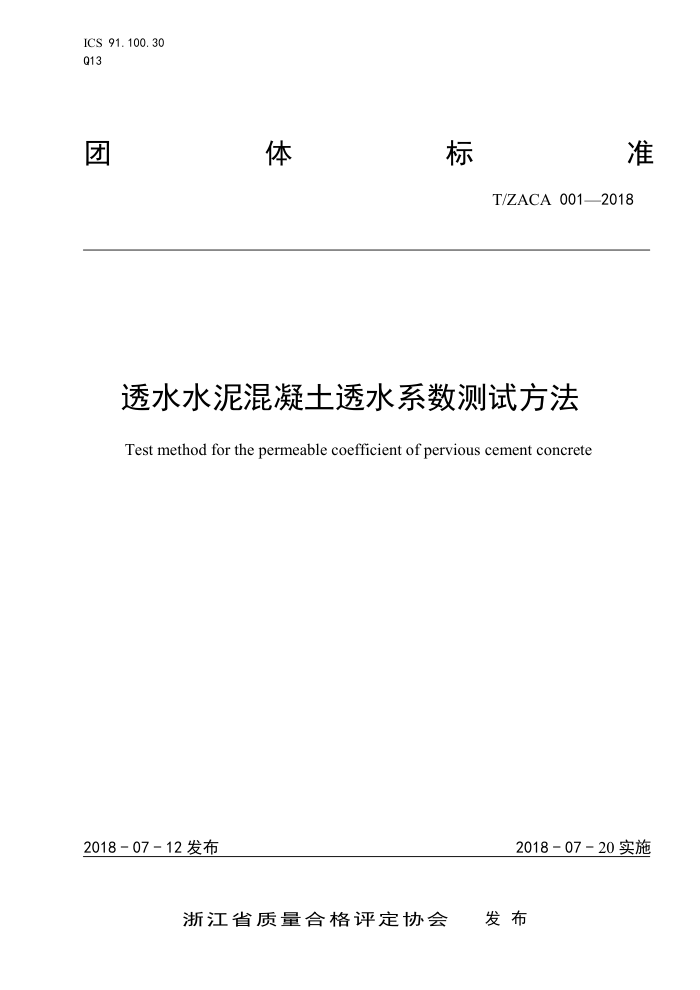

ICS 91. 100. 30 Q13
标
团
体
准
T/ZACA 0012018
透水水泥混凝土透水系数测试方法
Test method for the permeable coefficient of pervious cement concrete
2018-07-20实施
2018-07-12 发布
发布
浙江省质量合格评定协会 T/ZACA 001—2018
前言
本标准按照GB/T1.1-2009给出的规则起草，本标准中4.1等同采用ASTMC1701/C1701M-2017《透水混凝土透水系数现场试验方法》 0 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由浙江省质量合格评定协会提出。 本标准由浙江省质量合格评定协会归口。 本标准主要起草单位：嘉兴市方圆公正检验行、浙江鑫博浩工程技术有限公司。 本标准参与起草单位：湖州衡鼎产品检测中心、浙江嘉宇建设有限公司、嘉兴学院建筑工程学院、
嘉兴市产品质量检验检测院、同济大学浙江学院、浙江亿达建设有限公司、湖州市建设工程质量监督站检测中心、桐乡市鑫联混凝土有限公司、嘉兴南方混凝土制品有限公司、桐乡市亚都混凝土有限公司、 嘉兴市计量检定测试院、嘉兴征宇混凝土制品有限公司、海盐沈荡南方混凝土有限公司、海盐秦山混凝土有限公司、平湖南方混凝土制品有限公司、安徽华任新型建筑材料有限公司、建筑材料工业技术情报研究所、海宁南方混凝土有限公司、浙江嘉禾建设有限公司、浙江方圆检测集团股份有限公司、浙江省建材集团有限公司、南京标美生态环境科技有限公司。
本标准主要起草人：吴国祥、黄清林、莫斐儿、刘红飞、李强、黄春明、张晏清、计海霞、吴伟峰、 金江伟、周宇东、李炳春、肖嘉峰、沈凯华、代艳荣、孙世元、曹春弟、吴昊、孙继成、董渊、郁建国、 陈杰、董磊、李新良、戴海峰、蒋亚、唐翰钦、徐云远、包锡强、陈宏波、韩延刚、吴建中、李棣根、 宋永根、张力、张林、朱晓明、李礼仁、李定乾、朱云婷、仇晓江。
本标准为首次发布。
1 T/ZACA001—2018
透水水泥混凝土透水系数测试方法
1范围
本标准规定了透水水泥混凝土透水系数的二种测试方法：
方法A：现场法，适用于透水水泥混凝土路面的透水系数测试。 方法B：实验室法，适用于透水水泥混凝土试样的透水系数测试，
本标准适用于透水水泥混凝土。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
CJJ/T135-2009透水水泥混凝土路面技术规程 JB/T11513平板振动器 JG/T237混凝土试模 JG/T 248 3混凝土落度仪
3 ：术语和定义
CJJ/T135-2009中界定的以及下列术语和定义适用于本标准。
3. 1
透水系数permeabilitycoefficient 水通过混凝土自身孔隙渗透能力的指标。
3. 2
水的动力粘滞系数比dynamicviscositycoefficientratioofwater 水温为T℃时水的动力粘滞系数与15℃时水的动力粘滞系数之比，符号为n/n15。
4测试方法
4.1方法A：现场法 4.1.1仪器设备 4.1.1.1测试环：圆形环，两端开口（见图1），测试环应有足够刚性使其在充水时保持原形状，内径为Φ300mm土10mm，高度不小于50mm。环底边缘应平整。在测试环的内表面距离底部10mm和15mm 的距离处刻有标记或划线。
1 T/ZACA 001—2018
Φ300
1
6 Al
2
TKT 1A
说明： 1——测试环； 2 密封材料。
图1测试环示意图
4.1.1.2 ：电子天平：感量不大于10g。 4.1.1.3 容器：不小于20L的塑料容器，其开口可以保证水以一定的速度注入测试环中。 4.1.1.4秒表：精度不低于0.5s。 4.1.1.5密封材料。 4.1.2材料
饮用水。 4.1.3测试位置
将要测试的路面以500m为1个测区进行划分，总面积不足500m的也作为1个测区，6个测点为一组，并应均布在检测路面。 4.1.4试验步骤 4.1.4.1安装测试环
清除路面的杂物，将密封材料涂在测试环底部边缘，并将测试环放在需要测试的透水水泥混凝土表
面上，如图1所示在透水水泥混凝土表面和测试环底部结合处用密封材料密封，防止水渗漏。 4.1.4.2预湿
以足够的速度将（3600土50）g的水注入测试环中，使水位保持在两条标记或划线之间；当水注入测试环并与混凝土路面接触时开始计时，当透水水泥混凝土表面不再有水时停止计时。 4.1.4.3测试
试验应在预湿完成后2min内开始。如在预湿阶段中测试时间小于30s，则测试水量为（18000土50） g。如在预湿阶段中测试时间大于等于30s，则测试水量为（3600土50）g，精确至10g。用足以维持两条标记或划线之间水位的速率将水注入测试环中，直到水被完全渗透。当水注入测试环并与路面接触时开始计时，当路面上不再有水时停止计时，记录测试持续时间（t）。
2 T/ZACA 001—2018
4.1.4.4在同一位置测试两次，如在第一次试验完成后5min内进行，则不需要预湿，取两次试验的平均值。
4.1.5计算
透水系数按式（1）计算
4×M
(1)
kx= π ×D"×p×t
式中： k- 透水系数，单位为毫米每秒（mm/s），精确至1.0×10"mm/s；
时间t秒内的透水量，单位为克（g），精确至10g； D 测试环的内径，单位为毫米（mm）；
M
测试持续时间，单位为秒（s）；水的密度，为0.001克每立方毫米（0.001g/mm）。
p
4.1.6 5从6个测定值中取4个中间值的算术平均值作为该测区的透水系数。 4. 2 2方法B：实验室法 4.2.1仪器设备 4.2.1.1 透水系数试验装置
透水系数的试验装置如图2所示。
说明： 1一供水系统； 2一圆筒的溢流口； 3一透水圆筒： 4一溢流水槽，具有排水口并保持一定水位的水槽； 5一水槽的溢流口； 6一支架； 7试样； 8一量筒； 9一水位差。
图2 透水系数试验装置示意图
