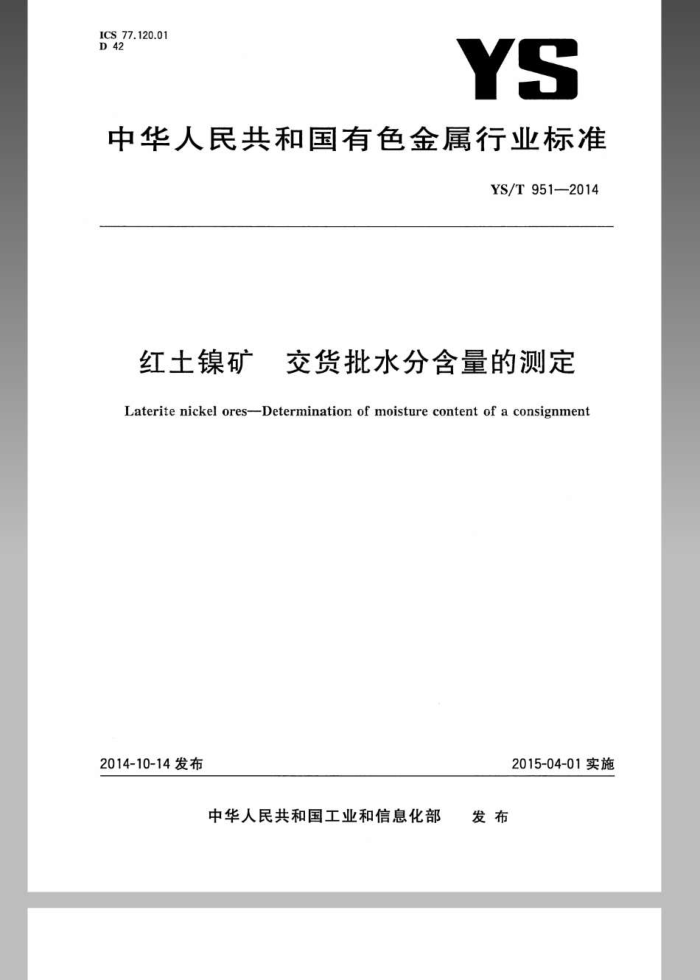

ICS77.120.01 D 42
YS
中华人民共和国有色金属行业标准
YS/T951-—2014
红土镍矿 交货批水分含量的测定 Lateritenickel ores-Determination of moisture content of a consignment
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 YS/T951—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：中华人民共和国鱼圈出人境检验检疫局、中国检验认证集团辽宁有限公
司、中国有色金属工业标准计量质量研究所。
本标准参加起草单位：中华人民共和国沈阳出人境检验检疫局、中华人民共和国宁波出人境检验检疫局、中华人民共和国天津出人境检验检疫局、中华人民共和国南通出人境检验检疫局、中华人民共和国常熟出人境检验检疫局。
本标准主要起草人：蒋晓光、宋承钢，赵军锋、猪宁、姜莉、李卫刚、朱晓艳、郭成伟、潘宏伟、张晓冬、 许玉宇、曹国洲、张彦甫、王艳君、陈宇。
1 YS/T951—2014
红土镍矿交货批水分含量的测定
1范围
本标准规定了红土镍矿交货批水分含量的测定方法。 本标准适用于红土镍矿交货批水分含量的测定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
YS/T950散装红土镍矿取制样方法
3术语和定义
下列术语和定义适用于本文件。
3.1
交货批 consignment 一次交货的一定数量的矿石。交货批可由一批、数批或一批中的部分矿石组成。
3.2
大样 grosssample 由所有的份样组成，完全代表一批的所有品质特性的样品。
3.3
副样partialsample 由构成一个大样需要的部分份样组成的样品。
3.4
份样increment 取样或样品缩分装置一次操作所采集到的一定量的矿石。
3.5
样品sample 从待评定品质特性的一批矿石中取出的有代表性的相对少量的矿石。
3.6
试料testportion 从试样中取得的（如试样与实验室样品两者相同，则从实验室样品中取得），并用以进行检验或观测
的一定量的物料。 3.7
定量取样 羊mass-basis sampling 以相等质量间隔采集份样，尽可能使份样量一致的取样方法。 定时取样 羊time-basis sampling 从自由落体料流中或运输机中，以相等的时间间隔采集的份样，每个份样的量与取份样的料流量成
3.8
1 YS/T951—2014
正比的取样方式。
4方法提要
在105℃士5℃的空气流中将试料干燥至恒重。通过测定试料的质量损失，计算其水分含量。
5仪器和设备
5.1干燥盘：不锈钢材质或瓷材料，约1000g试料铺在盘中厚度约10mm。 5.2鼓风干燥箱：装有温度指示器和控制器，能将箱体内任何一点的温度控制在105℃士5℃之内；箱内空气能够进行循环和更换，使试料充分干燥又无任何损失。 5.3称量装置：最大称量值不小于2000g，感量不大于0.1g. 6样品
使用按照YS/T950规定采取和制备的粒度不大于10.0mm的水分样品。对于过湿或发黏而难于筛分、破碎、缩分的样品，应预干燥到制样不发生困难为止（见附录A）。
7测定步骤 7.1 测定次数
根据试料制备方式，按表1中规定的试料数，对每个试料进行1次水分测量。
表1水分测定的试料数
试料制备方式由大样制备
每个交货批的副样数/个
水分测定的试料数/个
4 每个副样4 每个副样至少2 每个副样至少1 每个份样至少1
- 2 3~7
由副样制备
>8
由份样制备
-
7.2测量
在得到水分样品后，按照表1规定的试料数，在已知质量干燥的干燥盘（5.1）中尽快地称出1000g 试料，准确至0.1g。
将试料在干燥盘中铺匀，厚度约10mm，置于控制在105℃C的鼓风干燥箱（5.2）中，保持在该温度下不少于8h。从鼓风干燥箱中取出盛有试料的干燥盘，趁热立即称量。
将盛有试料的干燥盘再次置于鼓风干燥箱内，继续在105℃保持1h，取出，趁热立即称量。重复该操作程序，直至连续两次测量的质量差等于或小于试料初始质量的0.05%。 2
YS/T951-2014
8结果的计算和表示
8.1试料
每个试料水分含量的测定结果w，，数值以质量分数表示，按式（1)计算，结果保留二位小数。
m-mz ×100%
w-
(1)
mi
式中： mi m2" 试料干燥后的质量，单位为克（g）。
试料的初始质量，单位为克（g）；
8.2交货批 8.2.1当对交货批大样进行水分测定时，如果4个试验结果的极差不大于表2规定的1.3T，则4个试验结果的算术平均值w即是交货批的水分含量，数值以质量分数表示，按式（2）计算，结果保留一位小数。
w_w+w+w+w.
(2)
4
式中： wiw.w.和w. 分别为4个试料的水分含量测定结果，以质量分数表示。 如果4个试验结果的极差大于表2中规定的1.3r时，则中位值为交货批的水分含量。 注：中位值为两个非极端试验结果的平均值，
表2大样水分测定的重复性限值
水分含量的平均值w（质量分数）
1.3 r % 0.39 0.46 0.52 0.59 0.65 0.78
重复性限值，
% W≤23 23 % 0.30 0.35 0.40 0.45 0.50 0.60
8.2.2当采用定量取样法并对每个副样进行水分测定时，如果组成每个副样的份样数不同，则交货批水分含量为由不同份样数组成的所有副样试验结果的加权平均值w，数值以质量分数表示，按式（3)计算，结果保留一位小数。
SNW 2N
-
·（3)
w
式中： k N. 一第个副样中的份样数；
副样数：
3 YS/T951—2014
w- 按表1规定使用4个或2个试料数时，第个副样的水分含量的测定结果，以质量分数
表示。
当交货批不能作为一个整体取样或采用定时取样法时，可将交货批被划分成几个非等量的独立部分，分别测定各独立部分的水分含量，根据各独立部分的水分含量加权计算交货批的平均水分含量w，数值以质量分数表示，按式（4)计算，结果保留一位小数。
7
m:w -
...(4)
w=
m
式中： —划分成独立部分的个数； mi 一第i个独立部分的质量；
第i个独立部分的水分含量测定结果，以质量分数表示。
wa
8.2.3当对每个份样进行水分测定时，则交货批水分含量为按照8.1得到的全部份样结果的算术平均值w，按式（5）计算，数值以质量分数表示，结果保留一位小数。
wi (=) n
....(5)
W
式中： n w 一第1个份样的水分测定结果，以质量分数表示。
份样数；
9试验报告
试验报告至少应包括以下内容： a）采用的标准，即YS/T951； b) 样品标识及说明；
试验结果及其表示； d) 测定过程中涉及的任何情况，在本标准中未规定的但又可能会影响测定结果的任何操作的
c
说明； e) 试验人姓名； D 试验日期。
4
YS/T951-—2014
附录A （规范性附录）
过湿或发黏红土镍矿交货批水分含量的测定
A1当水分样品过湿或发黏难于进行筛分、破碎和缩分时，则应将水分样品预干燥至容易制备的状态。
注：应细心分取预干燥试料、称量试料初始质量和预干燥试料质量，以保证预干燥水分含量的测定精密度。 A.2称量试料的初始质量。 A.3将试料平铺成相同的厚度，将其在空气中或温度不高于105℃的干燥装置中预干燥至容易制备的状态。
注：预干燥阶段所选择的温度和时间不要超过以后处理过程中易重新吸水的状态。 A.4预干燥后，重新称量试料的质量。 A.5试料中的预干燥水分含量W，数值以质量分数表示，按式（A.1)计算，结果保留一位小数。
mi-mz
W,= mi ×100%
.....(Al)
..............
式中： m 试料的初始质量，单位为克（g）； mi 预干燥后试料的质量，单位为克（g）。
A.6根据YS/T950规定，由预干燥试料制备水分测定用试料。 A.7根据7.2规定，测定试料的干燥失重，然后按照8.1规定计算试料的剩余水分含量。 A.8 试料的总水分含量（最终接受的）wd，数值以质量分数表示，按式（A.2)计算，结果保留二位小数。
100-W,
Xwa
Wp=W+
........(A..2)
..........E
100
式中： Wd 预干燥后，根据8.1规定得到的剩余水分含量，以质量分数表示。
A.9 9根据8.2规定，计算交货批的水分含量。 A.10 如果水分试料量不大，则可按照本标准规定的方法对全部试料干燥测定水分含量。
5 5
中华人民共和国有色金属
行业标准
红土镍矿交货批水分含量的测定
YS/T951—2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：（010)68533533发行中心：（010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 6印张0.75字数12千字 2015年3月第一版2015年3月第一次印刷
*
书号：1550662-28366定价16.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107
YS/T951-2014
打印日期：2015年5月4日F00%www.1ongniu.com
