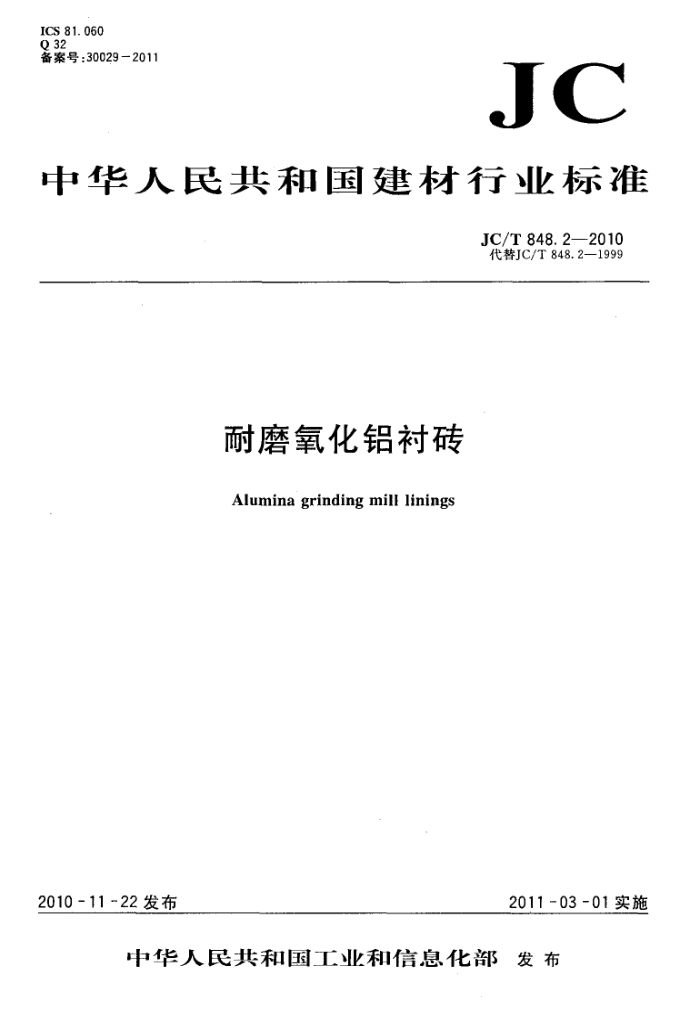

ICS 81.060 Q32 备案号：30029－2011
JC
中华人民共和国建材行业标准
JC/T848.2—2010 代替JC/T848.2—1999
耐磨氧化铝衬砖
Alumina grinding mill linings
2011-03-01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T848.2—-2010
前．言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T848.2一1999《耐磨氧化铝衬砖》。 本标准与JC/T848.2一1999相比，主要变化如下：
-取消了“2规范性引用文件”中引用文件GB/T13479--92《无釉砖耐磨试验方法》，增加了引用文件EN101－1991《陶瓷砖按莫斯测定法测定表面划痕硬度》； “3分类、规格”中增加了按氧化铝含量分类，调整了具体规格，增加了对耐磨氧化铝衬砖规格的图形说明；一修改了“4要求”中的部分技术参数，增加了对体积密度和莫氏硬度的规定，删除了对磨耗的规定；一除了“5试验方法”中砖的磨耗的测定，增加了莫氏硬度的测定；删除了“6检验规则”中的磨耗检验判定规则，增加了莫氏硬度测定的判定规则；一删除了“8标志、包装、运输和贮存”中的每箱重量不超过25kg。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：中材高新材料股份有限公司、山东工业陶瓷研究设计院。 本标准主要起草人：陈学江、于宏林、刘文化、汤兹、李拯、刘英、周丽玮。 本标准所代替标准的历次版本发布情况为： JC/T848.2-1999。
P4 JC/T848.2—2010
耐磨氧化铝衬砖
1范围
本标准规定了耐磨氧化铝衬砖产品的分类、规格、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于耐磨氧化铝衬砖，其他产品也可参照执行。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2997一2000致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T6900--2006 铝硅系耐火材料化学分析方法 GB/T8488-2008耐酸砖 EN101一1991陶瓷砖按莫斯测定法测定表面划痕硬度
3分类、规格 3.1分类
耐磨氧化铝衬砖按下列方法分类。 3.1.1耐磨氧化铝衬砖按其形状分为：矩形砖、梯形砖、异形砖，也可按协议生产其他系列。 3.1.2耐磨氧化铝衬砖按其氧化铝含量分为：70系列、90系列、95系列，也可按协议生产其他系列。 3.2规格
耐磨氧化铝衬砖的常用形状规格及代号见表1、图1。
表1 耐磨氧化铝村砖的常用规格
单位为旁米
规格
代号 H 40 H 50 H 60 H 70 H 90 H 40 H 50 H60 H 70 H 90
分类
宽(W2)
厚(H) 40 50 60 70 90 40 50 60 70 90
长(L) 120 150 150 150 150 120 150 150 150 150
宽(W,)
45 50 50 50 40
矩形砖
45 50 50 50 40
40 45 45 45 35
梯形砖
注：也可按协议生产其他规格。 JC/T848.2—2010
W; 梯形砖
W
矩形砖
图1 耐磨氧化铝衬砖外观尺寸示意图
4要求 4.1外观质量 4.1.1外观质量应符合表2的规定。
表2耐磨氧化铝衬砖的外观质量
质盘指标
项目
合格品·
优等品
最大尺寸≤2mm每块砖不允许超过4个，最大尺寸>2mm正面不允许有，背面及侧面2mm<最大尺寸≤4mm每块砖不允许超过4个最大尺寸 ≥4mm不允许有
斑点、杂质
不允许
正面缺角不允许有，背面缺角深度≤4mm每块砖 缺角4mm<深度≤6mm每块砖不允许超过2个；不允许超过1个
面缺角
深度>6mm的不允许有
正面不允许缺梭，背面及侧面3mm<深度≤4mm， 缺棱4mm<深度≤6mm，8mm<长度≤15mm每
面缺棱 6mm<长度≤8mm的缺棱每块砖不允许超过1 块砖不允许超过2个；深度>6mm或长度>15mm
个；缺校深度>4mm或长度>8mm的不允许有 的不允许有正面不允许有；正面与侧面、侧面与侧面：相交处不 正面不允许有；正面和侧面、侧面与侧面；宽度≤
裂纹 允许有裂纹，背面校允许宽度≤0.2mm的裂纹，5 0.2mm，5mm<长度<15mm的每块砖允许3条；
宽度>0.3mm或长度>15mm的不允许有
mm<长度≤10mm的裂纹每块砖允许2条
翘曲
侧面翘曲允许偏差土1.0mm
4.2 外观尺寸及偏差
耐磨氧化铝衬砖外观尺寸及偏差应符合表3的规定。
2 JC/T848.2—2010
表3耐磨氧化铝衬砖的外观尺寸及偏差
单位为毫米
允许偏差
项 目
优等品 ±2. 00 ±1. 50 ±1. 00 ±0.50
合格品 ±2.50 ±2.00 ±1.50 ±1. 00
尺寸≥150 150>尺寸>90 90≥尺寸≥30 尺寸<30
外观尺寸
4. 3 理化性能指标
耐磨氧化铝衬砖的理化性能指标应符合表4的规定。
表4耐磨氧化铝衬砖的理化性能指标
理化性能指标体积密度g/cm
分 类 70系列 90系列 95系列试验方法 5.1外观质量和尺寸及偏差的检测 5.1.1外观质量和尺寸用肉眼配合精度为0.02mm的游标卡尺、精度为0.1mm的塞尺和金属直尺检测。 5. 1.2 2衬砖的长、宽、厚均在砖的中间部位测量。 5.1.3测量翘时，如果测量面下凹，则将金属直尺侧立于该面的对角线上，测量砖面与直尺的最大间距，作为衬砖的翘出量；如果测量面上凸，则在该面对角处放置厚度已知为T的平块，平块伸人砖约10 mm，在平块上侧立金属直尺，测量金属直尺与砖面的最小间距S，T与S的差即为测量面的翘曲量（见图 2)。
吸水率% ≤0.02 ≤0.01 ≤0.01
莫氏硬度 ≥8 >9 ≥9
Fe2()含量%
Al0含量%
≤2 0.2 ≤0.15
≥2. 95 ≥3.57 ≥3. 65
≥70 ≥90 ≥95
5
直尺平块衬砖
W
图2测量翘曲示意图
5.1.4 4测量缺角、缺棱时，长度为L，伸人工作面值为B，深度为H，缺角长度L用L，和L，之和表示（见图3)。 5.2氧化铝含量的测定
遵照GB/T6900一2006中第9章氧化铝的测定进行。
