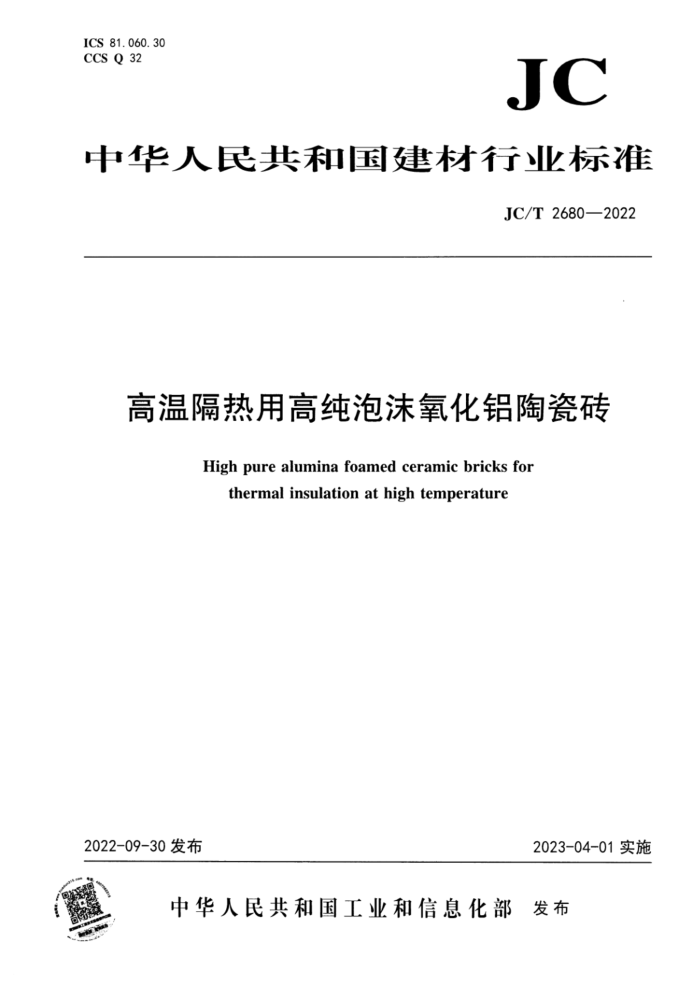

ICS 81.060.30 CCS Q32
JC
中华人民共和国建材行业标准
JC/T 2680—2022
高温隔热用高纯泡沫氧化铝陶瓷砖
Highpure alumina foamed ceramicbricksfor
thermal insulation at high temperature
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部 发布 JC/T2680—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本文件起草单位：中国科学院上海硅酸盐研究所、洛阳欣珑陶瓷有限公司、洛阳极点光电材料有限
公司。
本文件主要起草人：覃显鹏、周国红、王正娟、毛小建、高宏伟、张月丽、王士维。 本文件为首次发布。
I JC/T2680—2022
高温隔热用高纯泡沫氧化铝陶瓷砖
1范围
本文件规定了高温隔热用高纯泡沫氧化铝陶瓷砖的产品分类、形状和尺寸、技术要求、试验方法检验规则以及标志、包装、运输和贮存。
本文件适用于使用温度不高于1850℃的高温隔热用高纯泡沫氧化铝陶瓷砖。该产品主要用作高温窑炉、晶体生长炉等高温装备的内衬。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2992.1 耐火砖形状尺寸第1部分：通用砖 GB/T 2998 定形隔热耐火产品体积密度和真气孔率试验方法 GB/T3001 耐火材料常温抗折强度试验方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 5988 耐火材料加热永久线变化试验方法 GB/T 10326 定形耐火产品尺寸、外观及断面的检查方法 GB/T 21114 耐火材料X射线荧光光谱化学分析-熔铸玻璃片法 YB/T 4130 耐火材料导热系数试验方法（(水流量平板法）
3术语和定义
下列术语和定义适用于本文件。
3. 1
高温隔热用高纯泡沫氧化铝陶瓷砖 专highpurealuminafoamed ceramicbricksforthermal insulation at high temperature
采用高纯氧化铝为原料通过发泡和高温烧结工艺制成的陶瓷砖。
4产品分类、形状和尺寸
4.1产品分类
按其体积密度的不同可以将产品分为4种规格，见表1，其他体积密度按用户要求制造。规格中G、 P、L分别为高、泡、铝的汉语拼音首字母；2.0、1.6等分别代表砖的体积密度
1 JC/T2680—2022
表1 产品规格
型号
GPL0. 8
GPL-1. 2
GPL-1. 6
GPL-2. 0
4. 2 形状和尺寸
应符合GB/T2992.1的规定， 也可按需方要求制造。
技术要求 5.1 尺寸允许偏差及外观质量
5
应符合表2的规定。
表2 尺寸允许偏差及外观质量
单位为毫米
指标 ±1. 0 ± 1. 5 ±2. 0 0. 5 0. 8 1. 0
项目
尺寸≤100 101≤尺寸≤250 251≤尺寸≤400 长度≤100 101≤长度≤250 251≤长度≤400 尺寸≤100 101≤尺寸≤250 251≤尺寸≤400 尺寸≤100 101≤尺寸≤250 251≤尺寸≤400 宽度≤0.25 0.26≤宽度≤1.0
尺寸允许偏差
曲
单边≤5，总和≤15 单边≤10， 总和≤30 单边≤15， 总和≤45 单边≤10，总和≤30 单边≤15，总和≤45 单边≤20， 总和≤60
缺棱长度（e+f+g）
缺角长度(a+b+c)
允许 ≤30 不准许
裂纹长度
宽度>1.0
不准许不准许平整度≤2
断面夹心断面层裂变形
5. 2 理化性能
2 JC/T2680—2022
5.2.1产品化学成分应符合表3的规定。
表3 化学成分
化学成分 Al,0; K,0+Na20 SiO2 Fe20;
指标 ≥99% ≤0. 1% ≤0. 2% ≤0.05% ≤0.2%
Cao
5.2.2 产品物理性能应符合表4的规定。
表4 物理性能
指标
项目
GPL-2. 0 >1.8~2.2 >1.4~1.8 ≥100
GPL-1. 6
GPL-1. 2 >1. 0~1.4 ≥60* ≥12 -0.30~0 ≤1.1
GPI-0. 8 >0.6~1. 0 ≥20
体积密度/（g/cm) 常温耐压强度/MPa 常温抗折强度/MPa
≥80 ≥20 -0.25~0 ≤1. 2
≥30 -0.20~0 ≤1. 5
≥4 -0. 35~0 ≤0.9
加热永久线变化(1600℃×3h)/% 导热系数（热面温度1100℃)/[W/(m·K)]
6 试验方法
6.1 尺寸与外观
按GB/T10326规定的方法测定。 6. 2 理化性能 6. 2. 1 化学成分
按GB/T21114规定的方法测定。 6. 2. 2 体积密度
按GB/T2998规定的方法测定。 6. 2. 3 常温耐压强度
按GB/T5072规定的方法测定。 6.2. 4 常温抗折强度
按GB/T3001规定的方法测定。
3
