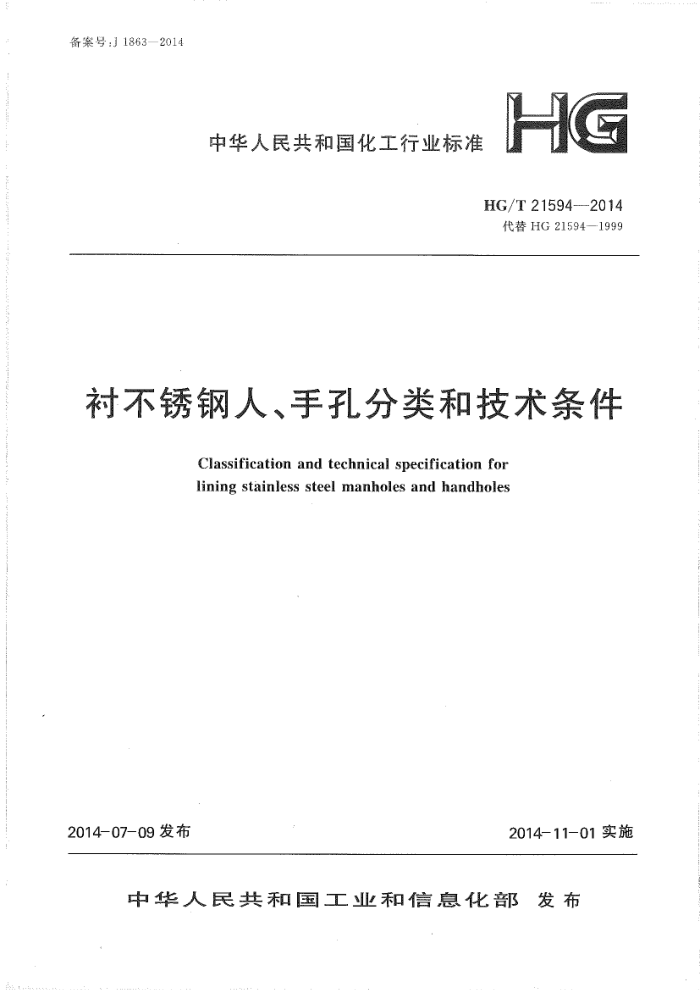

备案号：J1863--2014
HG
中华人民共和国化工行业标准
HG/T 21594---2014
代替HG21594—1999
衬不锈钢人、手孔分类和技术条件
Classification and technical specification for lining stainless steel manholes and handholes
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
衬不锈钢人、手孔分类与技术条件
Classification and technical specification for lining stainless steelmanholes and handholes
HG/T21594--2014
主编单位：中国石油集团东北炼化工程有限公司吉林设计院批准部门：中华人民共和 国 工 业 和 信息化部实施日期：2 0 1 4 年 1
月 1 日
1 HG/T 21594--2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发 2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011］300号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国石油集团东北炼化工程有限公司吉林设计院负责修编。
本标准自实施之日起代替《不锈钢人、手孔分类与技术条件》HG21594一1999。 本标准在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。
本标准与HG21594一1999相比，主要变化如下： 1.本标准正文部分由原来6章删减到4章； 2.增加了材料类别； 3.增加了部分人、手孔中压力为PN16、PN25、PN40的对焊法兰系列； 4.增加了本标准用词说明，以及引用标准名录； 5.增加了条文说明； 6.增加了附录A《密封垫片（圈）代号》 7.管法兰、紧固件按照HG/T20592～20614一2009进行了修改，公称压力也修改为与HG/T
20592~20614--2009保持—致；
8.修改了材料标记，使其与最新材料标准一致； 9.修改了标记； 10.对原标准有关章节中的内容进行了调整和组合。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国石油集团东北炼化工程有限公司吉林设计院负责解释。本标准在执
行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国石油集团东北炼化工程有限公司吉林设计院主要起草人：邓国峰王 巍 倪云峰 陶 颖 金亚奎王欢主要审查人：刘博芦 玲 赵世平 刘吉祥 杨晓新 陈仓社李建国
王彬李 丽 逢金娥 万网胜 钱小燕 杨俊岭杨同莲俞庆义茅陆荣 郝文生 韩 冰 李 冰 李 敏 HG/T 21594.---2014
次
目
总 则 2 分 类 3标 记技术条件 4. 1 基本规定 4. 2 材料 4. 3 法兰及法兰益 4. 4 简节 4. 5 锻件 4.6 衬筒和衬环 4. 7 紧固件 4.8 垫片 4, 9 焊接 4.10 焊接接头无损检测 4. 11 特殊要求
1
(7 )
(8) (14) (15) (15) (15) (16) (16) (16) (16) (17) (17) (18) (18) (18) (18) (18) (19) (20) (22) (23) (25)
4
4. 12 试验 4. 13 其他 4. 14 定点制造衬不锈钢人、手孔的补充要求
附录A 密封垫片代号本标准用词说明引用标准名录附：条文说明 HG/T21594—2014
Contents
General provisions 2 Types 3 Mark
( 7) (8) (14) (15) (15) (15) (16) (16) (16) (16) (17) (17) (18) (18) (18) (18) (18) (19) (20) (22) (23) (25)
1
Technical requirements 4. 1 General 4. 2 Materials 4, 3 Flanges and covers 4. 4 Necks 4.5 Forging 4.6 Lining and backing ring 4. 7 Fastening 4. 8 Gaskets 4. 9 Welding 4.10 Nondestructive examination 4.11 Special requirements 4.12Testing 4.13 Other requireme 4. 14Supplementary requirements for appointed suppliers
4
AppendixASealinggasket code Explanation of wording in this standard Normative standards Addition:Explanation of provisions HG/T21594—2014
1总则
1.0.1为了规范衬不锈钢人、手孔的设计，减少重复性设计工作，保证产品质量，制定本标准。 1.0.2本标准规定了衬不锈钢人、手孔分类与技术条件。 1.0.3本标准仅适用于化工、石油化工装置以及其他类似装置中作为出人口或检查口用途的衬不锈钢人、手孔。 1.0.4本标准适用于公称压力PN2.5bar、6bar、10bar、16bar、25bar及40bar，工作温度20℃~ 300℃的衬不锈钢人、手孔。 1.0.5衬不锈钢人、手孔的材料、设计、制造、检验和验收除应符合本标准的相应规定外，尚应符合国家现行有关标准的规定。 HG/T21594—2014
2分类
3
2.0.1衬不锈钢人、手孔的分类（包括法兰型式、密封面型式、公称直径和公称压力参数等）应符合表2.0.1的规定。
表2.0.1衬不锈钢人、手孔的分类
公称压力 公称直径 法兰/密封
序号
名称
简图
面型式
(bar) (mm)
450
PL/RF (平焊/突面）
500
600
450 500 600 450 (平焊/突面) 500 600 450 500
10
SO/RF
1:
16
回转盖衬不锈钢人孔
10
SO/MFM
600 450 (平焊/凹凸） 500 600 450 500 600 450
16
16
WN/RF （对焊/突面）
25
500 600 450 500 600
40
8 HG/T 21594---2014
续表2.0.1
公称压力|公称直径 法兰/密封
名称
序县
简图
面型式
(bar) (mm)
450 500 600 450 500 600 450 500 600
16
回转盖衬不锈钢人孔
WN/MFM (对焊/凹凸面）
25
40
450
RF （突面）
500
回转拱盖快开衬不锈钢人孔
450
MFM （凹凸面）
500
450
PL/RF （平焊/突面）
500
6
600
水平吊盖衬不锈钢人孔
3
450 500 600 450 （平焊/突面） 500 600
10
SO/RF
16
9
