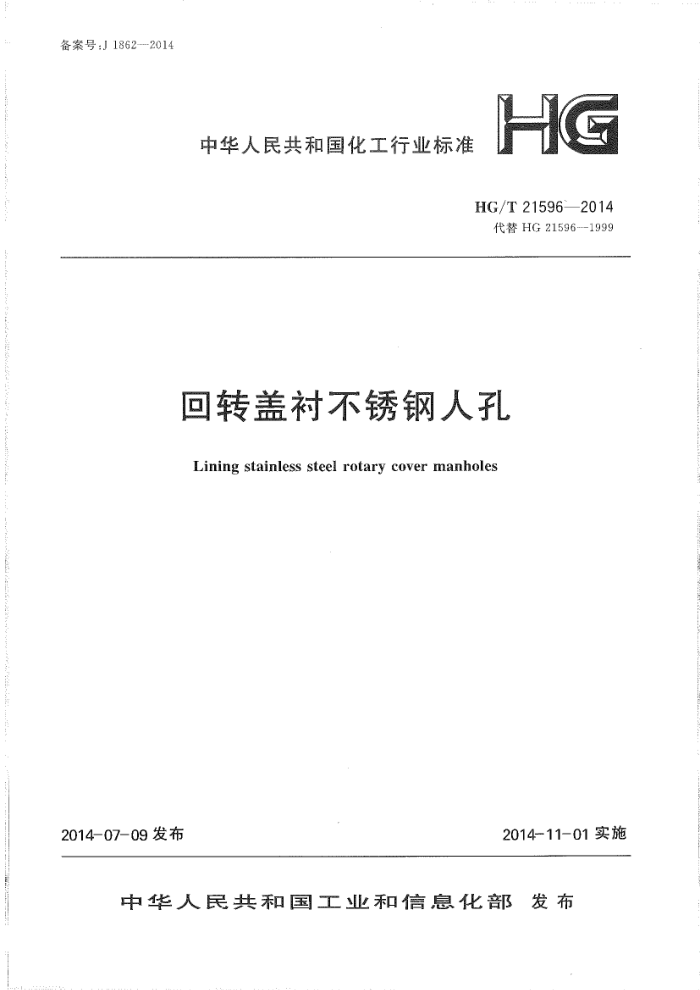

备案号：J1862--2014
HG
中华人民共和国化工行业标准
HG/T215962014
代替HG21596---1999
回转盖衬不锈钢人孔
Lining stainless steel rotary cover manholes
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
回转盖衬不锈钢人孔
Lining stainless steel rotary cover manholes
HG/T 21596---2014
主编单位：中国石油集团东北炼化工程有限公司吉林设计院批准部门：中华人民共 和 国 T 业 和 信 化 部实施日期：2 0 1 4 年 1 1 月
日
1 HG/T21596—2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发 2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011]300号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国石油集团东北炼化工程有限公司吉林设计院负责修编。
本标准自实施之日起代替《回转盖不锈钢人孔》HG21596一1999。 本标准在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。
本标准与HG21596一1999相比，主要变化如下： 1.本标准正文部分由原来6章删减到3章； 2.增加了材料类别； 3.增加了压力为PN16的对焊法兰人孔； 4.增加了本标准用词说明，以及引用标准名录； 5.增加了条文说明； 6.管法兰、紧固件按照HG/T2059220614一2009进行了修改，公称压力也修改为与HG/T
20592～20614—2009保持一致；
7.修改了材料标记，使其与最新材料标准一致： 8.修改了标记示例； 9.对原标准有关章节中的内容进行了调整和组合。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国石油集团东北炼化工程有限公司吉林设计院负责解释。本标准在执
35
行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国石油集团东北炼化工程有限公司吉林设计院主要起草人：邓国峰张洋洋 庞法拥 陶颖亻 倪云峰王巍主要审查人：刘博 芦 玲 赵世平 刘吉祥 杨晓新「 陈仓社 李建国
王彬 李 丽 逢金娥 万网胜 钱小燕杨俊岭杨同莲俞庆义茅陆荣 郝文生 韩 冰 李冰李敏
. 38 : HG/T21596—2014
目 次
1 总 则
(41) (42) (47) (47) (47) (49) (50) (51)
型式和尺寸 3 技术条件和标记示例
2
3.1回转盖衬不锈钢人孔的技术条件 3.2标记示例
本标准用词说明引用标准名录... 附：条文说明·
.39 HG/T 21596--2014
Contents
General provisions 2 Type and size . 3Technical requirements and mark symbols
(41) (42) (47) (47) .(47) (49) (50) (51)
3,1 Technical requirements 3.2Mark symbols
..
Explanation of wording in this standard Normative standards . Addition:Explanation of provisions
·40. HG/T21596---2014
1 总 则
1.0.1为了规范回转盖衬不锈钢人孔的设计，减少重复性设计工作，保证衬回转盖衬不锈钢人孔的产品质量，特制定本标准。 1.0.2本标准仅适用于化工、石油化工装置以及其他类似装置中作为出人口或检查口用途的回转盖衬不锈钢人孔。 1.0.3回转盖衬不锈钢人孔的材料、设计、制造、检验和验收除应符合本标准的规定外，尚应符合国家现行有关标准的规定。 1.0.4本标准适用于公称压力PN为6bar、10bar、16bar、25bar及40bar，工作温度为一20℃~ 300℃的回转盖衬不锈钢人孔。 HG/T 21596--2014
2 型式和尺寸
2.0.1回转盖衬不锈钢人孔的结构型式应符合图2.0.1的规定。
F
6
I
-
RF型
A
M
0
duxs
MFM型
5
14
5
RF型
42 HG/T 21596---2014
MFM型
X
RF型
4
X
0
12
3
14
1筒节；2—螺栓（全螺纹螺柱）；3—螺母；4—法兰；5—垫片；6—法兰盖；7--把手；8--轴销； 9—销；10—垫圈；11一盖轴耳"；12一法兰轴耳";13-法兰轴耳"14-盖轴耳；15—衬筒
图2.0.1回转盖衬不锈钢人孔的型式
·43.
