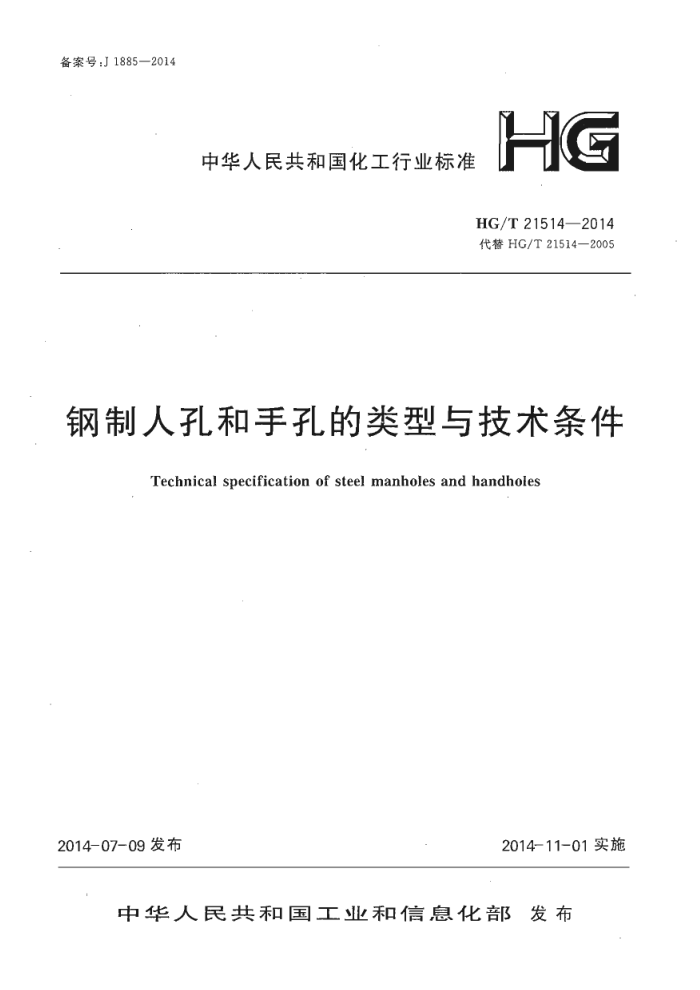

备案号：J1885—2014
HG
中华人民共和国化工行业标准
HG/T21514—2014 代替HG/T21514—2005
钢制人孔和手孔的类型与技术条件
Technical specification of steel manholes and handholes
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
钢制人孔和手孔的类型与技术条件
Technical specificationof steelmanholesandhandholes
HG/T21514—2014
主编单位：中国天辰工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014 年1 1 月 1 日 HG/T 21514—2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅关于印发 2011年第二批行业标准制修订计划的通知》的通知》（中石化联质发[2011]300号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国天辰工程有限公司修编。
本标准自实施之日起代替《钢制人孔和手孔的类型与技术条件》HG/T21514--2005。 本标准在修订过程中，标准编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。
本标准与HG/T21514一2005相比，主要变化如下： 1.将所有被引用的过时标准全部更新为最新版本。 2.将公称压力PN的表达形式进行调整，与《钢制管法兰、垫片、紧固件》HG/T20592～
20635一2009保持一致。
3.增加了PN16带颈对焊法兰人孔系列。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，
请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西 10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司主要起草人：禹欣刘丽刘志强 何 勇 苏彦娜 刘 乾 周艳
侯璐达许宏亮
主要审查人：刘 博 芦 玲 赵世平 刘吉祥 杨晓新 陈仓社 李建国
王彬 王 巍 李丽 逢金娥 万网胜 钱小燕 杨俊岭杨同莲 俞庆义 茅陆荣 郝文生 韩 冰 李 冰 李敏 HG/T 21514—2014
次
目
1 总 则 2 类 型
(7) (8) (14) (14) (14) (15) (15) (16) (16) (16) (16) (17) (17) (17) (17) (18) (19) (20) (22) (24) (25)
技术条件 3. 1 基本规定 3. 2 材料 3. 3 简节 3. 4 法兰及盖 3. 5 紧固件 3.6 垫片(阁） 3. 7 焊接 3. 8 无损检测 3. 9 焊后热处理 3.10 试验 3. 11 其他要求 3. 12 定点制造人孔和手孔的补充要求标 记附录A 材料汇总表附录B 密封垫片（圈）代号附录 C 非标准紧固零件技术条件引用标准名录附：条文说明
3
4 HG/T 215142014
Contents
General provisions Types Technical requirements 3. 1 General 3. 2 Materiais 3.3 Necks : 3.4 Flanges and covers 3. 5 Fastening 3. 6 Gaskets 3. 7 Welding 3. 8 Nondestructive examination 3. 9 Postweld heattreatment 3. 10 Testing 3. 11 Other requirements 3.12 Suppiementary requirements for appointed suppliers
(7 ) (8 ) (14) (14) (14) (15) (15) (16) (16) (16) (16) (17) (17) (17) (17) (18) (19) (20) (22) (24) (25)
2
3
..++.
4Marks AppendixABill ofmaterialsummary Appendix B Sealinggasket code Appendix C Non-standardfastenertechnical specification Normativestandards Addition:Explanation of provisions HG/T21514—2014
1 总 则
1.0.1为了规范钢制人孔和手孔的设计，减少重复设计工作，保证产品质量，提高综合效益，制定本标准。 1.0.2本标准适用于化工、石油化工装置以及其他类似装置中公称压力为常压、PN2.5～PN63，工作温度为一70℃～500℃的钢制人孔和手孔。 1.0.3钢制人孔和手孔的材料、设计、制造、检验和验收除应符合本标准外，尚应符合国家现行有关标准的规定。 HG/T21514—2014
2:类 型
2.0.1 钢制人孔和手孔的类型（包括密封面型式及代号、公称直径和公称压力参数等）应符合表 2.0.1的规定。
表2.0.1 钢制人孔和手孔的类型
公称压力PN
密封面型公称直径式及代号 DN(mm)
所
名称
简
图
常压 2.5
63
25
(400) 450 500 600
全平面 FF
常压人孔
B型
(400)
回转盖板式平焊法兰人孔
450
突面 RF
A型
2
500
600
(400)
突 450
面 RF
B型
500 600 (400)
回转蓝带颈平焊法兰人孔
d 450 面
A型
500 600 (400) (450)
H
MFM
样槽面 TG (500)
.8.
