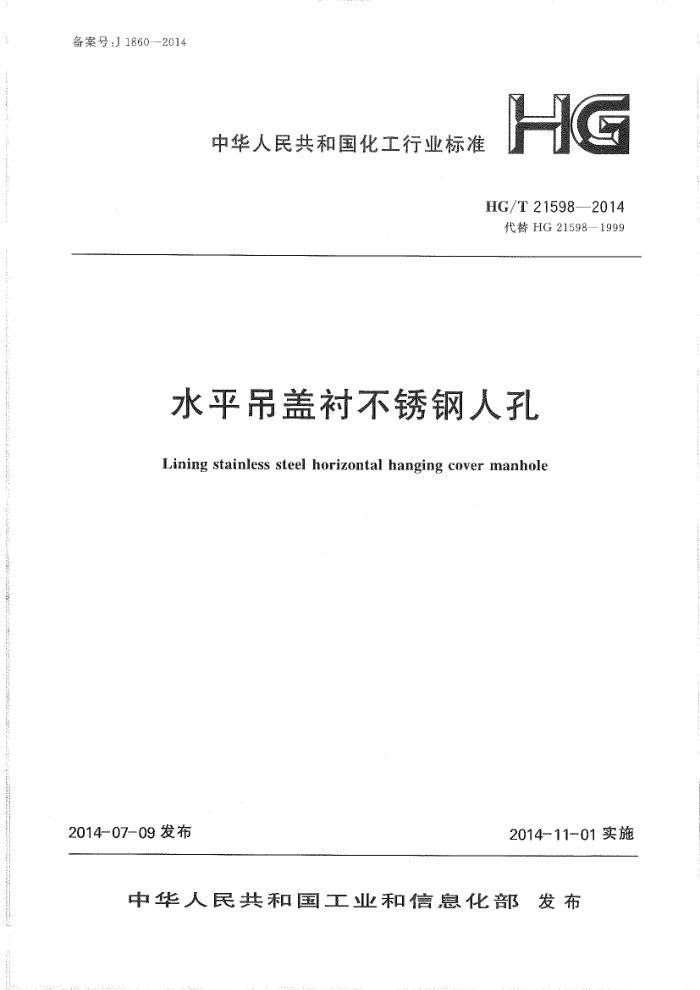

备案号：J1860-—2014
HG
中华人民共和国化工行业标准
HG/T21598—2014
代替HG21598--1999
水平吊盖衬不锈钢人孔
Lining stainless steel horizontal hanging cover manhole
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
水平吊盖衬不锈钢人孔
Lining stainless steel horizontal hanging cover manhole
HG/T21598---2014
主编单位：中国石油集团东北炼化工程有限公司吉林设计院批准部门：中 华 人 民共 和 国 工 业 和 信 息化部实施日期：2 0 Y 4 年 1 1 月 1 日 HG/T 21598--2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发 2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011300号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国石油集团东北炼化工程有限公司吉林设计院负责修编。
本标准自实施之日起代替《水平吊盖不锈钢人孔》HG21598一1999。 本标准在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。
本标准与HG21598一1999相比，主要变化如下： 1.本标准正文部分由原来6章删减到3章； 2.增加了材料类别； 3.增加了压力为PN16的对焊法兰人孔； 4.增加了本标准用词说明，以及引用标准名录； 5.增加了条文说明； 6.管法兰、紧固件按照HG/T20592～20614一2009进行了修改，公称压力也修改为与HG/T
20592~20614—2009保持--致：
7.修改了材料标记，使其与最新材料标准-一致； 8.修改了标记示例； 9.对原标准有关章节中的内容进行了调整和组合。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国石油集团东北炼化工程有限公司吉林设计院负责解释。本标准在执
行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国石油集团东北炼化工程有限公司吉林设计院主要起草人：王 巍 张洋洋 庞法拥 陶果 颖魏立林 汤 威主要审查人：刘 博 芦玲 赵世平 刘吉祥 杨晓新 陈仓社李建国
王彬李丽 逢金娥 万网胜 钱小燕 杨俊岭 杨同莲俞庆义 ，茅陆荣 郝文生 韩 冰 李冰 李敏
·70. HG/T 21598-2014
次
目
1 总 则 2 型式和尺寸
(73) (74) (79) (79) (79) (81) ...(82)
技术条件和标记示例 3.1水平吊盖衬不锈钢人孔的技术条件 3.2标记示例
3
本标准用词说明引用标准名录.. 附：条文说明·
(83)
. 71 : HG/T21598—2014
Contents
General provisions 2 Typeand size
(73) (74) (79) (79) (79) (81) (82) (83)
1
Technical requirements and mark symbols
3
3.1 Technical requirenents 3.2Mark symbols
Explanation of wording in this standard Normative standards .. Addition:Explanation of provisions HG/T21598—2014
1 总 则
1.0.1为了规范水平吊盖衬不锈钢人孔的设计，减少重复性设计工作，保证水平吊盖衬不锈钢人孔的产品质量，特制定本标准。 1.0.2本标准仅适用于化工、石油化工装置以及其他类似装置中作为出入口或检查口用途的水平吊盖衬不锈钢人孔。 1.0.3水平吊盖衬不锈钢人孔的材料、设计、制造、检验和验收除应符合本标准的规定外，尚应符合国家现行有关标准的规定。 1.0.4本标准适用于公称压力PN为6bar、10bar、16bar、25bar及40bar，工作温度为一20℃～ 300℃的水平吊盖衬不锈钢人孔。
·73· HG/T21598—2014
2 型式和尺寸
2.0.1水平吊盖衬不锈钢人孔的结构型式应符合图2.0.1的规定。
11
6 5
10
8
RF型
ai
2
15
A
dwxs
11
MFM型
10
6 5
1
2
1
RF型
daxs
，74 HG/T21598—2014
MFM型
6
*
13
X RF型
dx.s
.15
1一筒节；2一法兰；3一垫片；4一法兰盖；5一螺栓（全螺纹螺柱）；6一螺母：7一吊环 8一转臂；9—垫圈；10—螺母；11一吊钩；12—环；13一无缝钢管；14一支撑板；15—衬筒
图2.0.1水平吊盖衬不锈钢人孔的型式
·75
