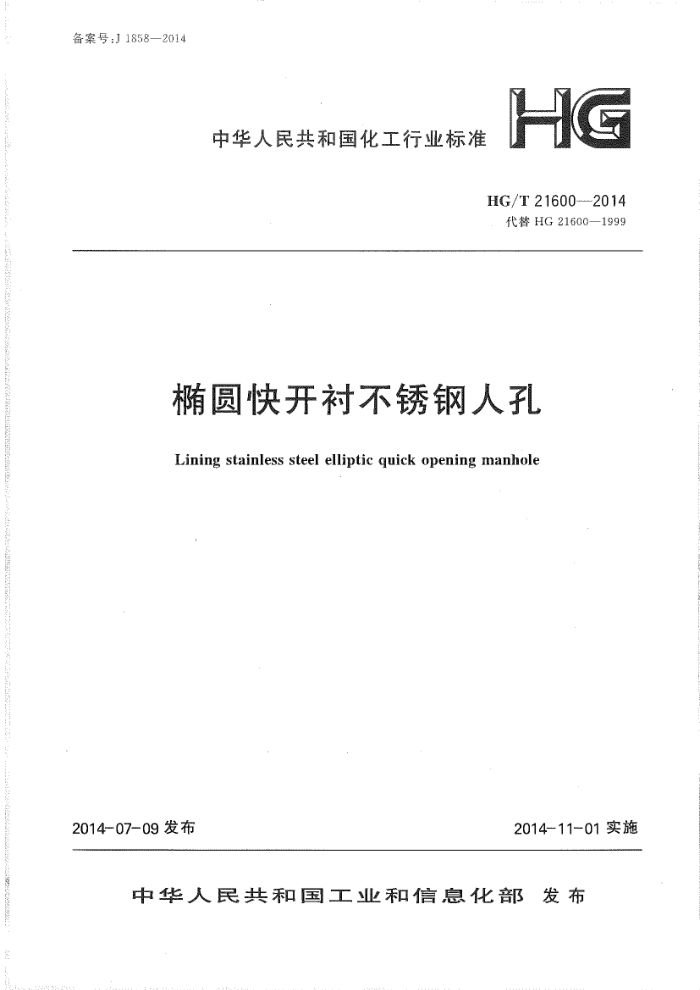

椭圆快开衬不锈钢人孔
Lining stainless steel elliptic quick opening manhole
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
椭圆快开衬不锈钢人孔 Lining stainless steel elliptic quick opening manhole
HG/T21600---2014
主编单位：中国石油集团东北炼化工程有限公司吉林设计院批准部门：中 华 人 民 共 和 国 工 业 和 信 息 化部实施日期：2 0 1 4 年 1 1 月 1 E HG/T 21600—2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011］134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发 2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011]300号文）的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国石油集团东北炼化工程有限公司吉林设计院负责修编。
本标准自实施之日起代替《椭圆快开不锈钢人孔》HG21600一1999。 本标准在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。
本标准与HG21600一1999相比，主要变化如下： 1.本标准正文部分由原来6章删减到3章； 2.增加了本标准用词说明，以及引用标准名录； 3.增加了条文说明； 4.公称压力修改为与HG/T20592～20614--2009保持一致； 5.修改了材料标记，使其与最新材料标准一致； 6.修改了标记示例； 7.对原标准有关章节中的内容进行了调整和组合。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国石油集团东北炼化工程有限公司吉林设计院负责解释。本标准在执
行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国石油集团东北炼化工程有限公司吉林设计院主要起草人：刘 「克庞法拥 张波 邓国峰王宏魏立林主要审查人：刘 博 芦玲 赵世平 刘吉祥 杨晓新 陈仓社李建国
王彬王 巍 李丽 逢金娥万网胜 钱小燕杨俊岭杨同莲 俞庆义 茅陆荣 郝文生 韩 冰 李冰李敏
·106· HG/T21600—2014
目 次
1总 则， 2 型式和尺寸
(109) (110) (112) (112) (112) (113) (114) (115)
技术条件和标记示例 3.1椭圆快开衬不锈钢人孔的技术条件 3.2标记示例..
3
本标准用词说明引用标准名录附：条文说明
·107. HG/T21600—2014
Contents
1 General provisions: 2Type and size 3Technical reguirements and mark symbols
(109) (110) (112) (112) (112) (113) (114) (115)
3.1 Technical requirements 3.2Mark symbols ...
Explanation of wording in this standard Normative standards Addition:Explanation of provisions
，108 HG/T21600—2014
1总 则
1.0.1为了规范椭圆快开衬不锈钢人孔的设计，减少重复性设计工作，保证椭圆快开衬不锈钢人孔的产品质量，特制定本标准。 1.0.2本标准仅适用于化工、石油化工装置以及其他类似装置中作为出人口或检查口用途的椭圆快开衬不锈钢人孔。 1.0.3椭圆快开衬不锈钢人孔的材料、设计、制造、检验和验收除应符合本标准的规定外，尚应符合国家现行有关标准的规定。 1.0.4本标准适用于公称压力PN为6bar，工作温度为一20℃～300℃的椭圆快开衬不锈钢人孔。
.109. HG/T21600—2014
2 型式和尺寸
2.0.1人孔的型式和尺寸见图2.0.1及表2.0.2。
5 4
A-A
2.55
00
450×350
12
60
100
0
R355/17.59
A
10
11
1简节；2—垫片；3一法兰盖;4一螺母；5一活节螺栓；
6—上耳板；7~销；8—下耳板；9—垫圈；10-销；11—支耳；12—把手
图2.0.1椭圆快开衬不锈钢人孔的型式
.110· HG/T 21600---2014
2.0.2图2.0.1中各件号的材料选用应符合表2.0.2的规定。
表2.0.2椭圆快开衬不锈钢人孔材料明细表
数量 1
序号 m
材料不锈钢
名称简节
标准编号
非金属平垫片聚四氟乙烯包覆垫 Q245R衬不锈钢
垫片
1
2
法兰盖螺母M24 活节螺栓上耳板销22X85 下耳板垫园销5×30 支耳把手
1
3
25 35 Q235B 35 Q235B 100HV 低碳钢 Q235B Q235B
8
4
8
5
1 9 2
6 7 8 9 10 11 12
GB/T 880
18 18 16 1
GB/T 91
注：1人孔高度200mm，如有特殊要求允许改变，但应注明改变后的高度尺寸，并重新核对筒节壁厚，如不能满足要
求，应增加壁厚，同时修改人孔的不锈钢质量及总质量。 2 简节用不锈钢应与容器材质相同。 密封面的型式为突面(RF)。
3
4人孔的质量为：碳钢69kg；不锈钢23kg；总质量92kg 5可以选用不锈钢紧固件，但应对其进行计算。
2.0.3 椭圆快开衬不锈钢人孔的型式尺寸应符合图2.0.1和表2.0.2的规定。
.111,
