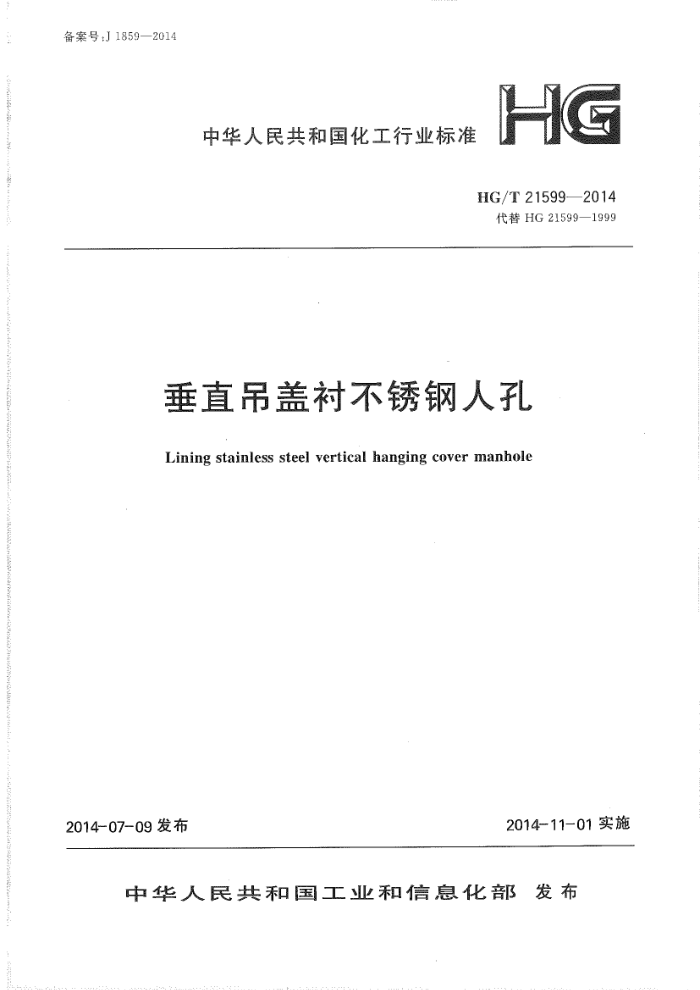

备案号：J1859—2014
HG
中华人民共和国化工行业标准
HG/T21599—2014
代替HG21599—1999
垂直吊盖衬不锈钢人孔
Lining stainless steel vertical hanging cover manhole
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
垂直吊盖衬不锈钢人孔
Lining stainless steel vertical hanging cover manhole
HG/T21599—2014
主编单位：中国石油集团东北炼化工程有限公司吉林设计院批准部门：中 华人民共和国 工 业 和信息化部实施日期：2 0 1 4 年 1 1 月 1 日 HG/T21599—2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发 2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011300号文的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国石油集团东北炼化工程有限公司吉林设计院负责修编。
本标准自实施之日起代替《垂直吊盖不锈钢人孔》HG21599一1999。 本标准在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。
本标准与HG21599-1999相比，主要变化如下： 1.本标准正文部分由原来6章删减到3章； 2.增加了材料类别； 3.增加了压力为PN16的对焊法兰人孔； 4.增加了本标准用词说明，以及引用标准名录； 5.增加了条文说明； 6.管法兰、紧固件按照HG/T20592～20614一2009进行了修改，公称压力也修改为与HG/T
20592~20614—2009保持-致；
7.修改了材料标记，使其与最新材料标准一致； 8.修改了标记示例； 9.对原标准有关章节中的内容进行了调整和组合。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国石油集团东北炼化工程有限公司吉林设计院负责解释。本标准在执
行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国石油集团东北炼化工程有限公司吉林设计院主要起草人：陶 围颖张洋洋 庞法拥王巍 倪云峰刘克主要审查人：刘 博芦玲 赵世平 刘吉祥 杨晓新 陈仓社李建国
王彬李丽 逢金娥万网胜 钱小燕 杨俊岭杨同莲俞庆义茅陆荣 郝文生 韩冰 李 冰李敏
.88: HG/T 21599—-2014
目 次
1 总 则 2 型式和尺寸 3技术条件和标记示例
(91) (92) (97) (97) (97) (99) (100) (101)
3.1垂直吊盖衬不锈钢人孔的技术条件 3.2标记示例
本标准用词说明引用标准名录附：条文说明
89 HG/T 215992014
2型式和尺寸
2.0.1 垂直吊盖衬不锈钢人孔的结构型式应符合图2.0.1的规定。
1011
2
9
13
E
1
13
1
RF型
92 HG/T21599—2014 1 RF型
d.x
MFM型
RF型
16
MFM型
*
1一法兰盖：2—垫片：3一法兰；4螺栓（全螺纹螺柱）；5—螺母；6—筒节：7—把手； 8—吊环；9--吊钩；10—螺母；11—垫圈；12—转臂；13--环；14—无缝钢管；15—支撑板；16--衬筒
图2.0.1垂直吊盖衬不锈钢人孔的型式
93
