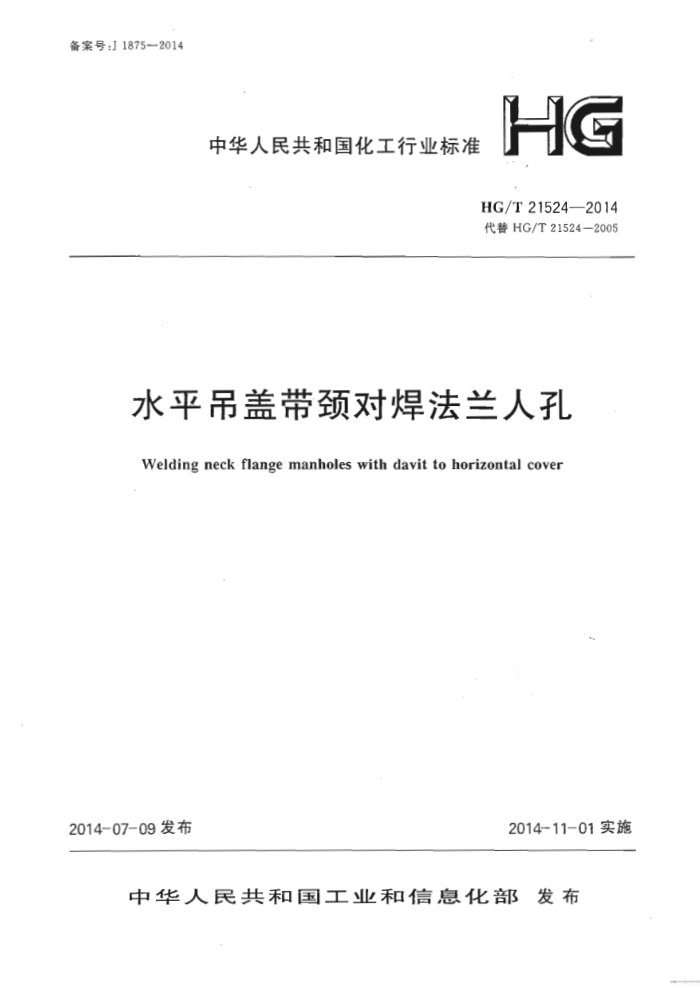

备案号：J1875—2014
HG
中华人民共和国化工行业标准
HG/T21524—2014 代替HG/T21524—2005
水平吊盖带颈对焊法兰人孔
Welding neck flange manholes with davit to horizontal cover
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 1898288 中华人民共和国化工行业标准
水平吊盖带颈对焊法兰人孔
Weldingneck flange manholes with davit to horizontal cover
HG/T21524—2014
主编单位：中国天辰工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年11月1 日 1080
HG/T 21524—2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发 2011年第二批行业标准制修订计划的通知》的通知》（中石化联质发[2011]300号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国关辰工程有限公司修编。
本标准自实施之日起代替《水平吊盖带颈对焊法兰人孔》HG/T21524一2005。 本标准在修订过程中，标准编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。
本标准与HG/T21524一2005相比，主要变化如下： 1，将所有被引用的过时标准全部更新为最新版本。 2.将公称压力PN的表达形式进行调整，与《钢制管法兰、垫片、紧固件》HG/T20592～
20635一2009保持—致。
3.增加了PN16系列人孔。 4.取消了等长双头螺柱。 本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，
请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西 10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司主要起草人：禹欣刘丽 刘志强 何 勇 苏彦娜 刘 乾 周艳
侯璐达许宏亮
主要审查人：刘 博芦 玲 赵世平 刘吉祥 杨晓新 陈仓社 李建国
王彬 王 巍 李丽 逢金娥 万网胜 钱小燕 杨俊岭杨同莲俞庆义 茅陆荣 郝文生 韩 冰 李 冰 李敏
.160. HG/T21524—2014
目
次
1
总 则 2 结构型式和尺寸 3 技术要求.
(163) (164) ·(167) (168) (169)
标记及标记示例引用标准名录
4
...
.161. HG/T215242014
Contents
General provisions 2Type and size 3Technical requirements 4Mark andexamples Normative standards
.(163) (164) (167) : (168) (169)
162 HG/T21524—2014
1 总 则
1.0.1为了规范水平吊盖带颈对焊法兰人孔的设计，减少重复设计工作，保证产品质量，提高综合效益，制定本标准。 1.0.2本标准适用于化工、石油化工装置以及其他类似装置中公称压力为PN16～PN40的钢制水平吊盖带颈对焊法兰人孔设计。 1.0.3水平吊盖带颈对焊法兰人孔的设计除应符合本标准外，尚应符合国家现行有关标准的规定。
·163 HG/T21524—2014
2 结构型式和尺寸
2.0.1水平吊盖带颈对焊法兰人孔的结构型式应符合图2.0.1的规定。
9
8
10
11
RF型
MFM型
TG型
2
T
1一筒节；2一法兰；3一垫片：4一法兰盖；5-全螺纹螺柱；6一螺母；7一吊环，8一转臂：
9一垫圈；10一螺母；11一吊钩；12一环；13一无缝锅管；14一支承板图2.0.1水平吊盖带颈对焊法兰人孔的结构型式
·164
