备案号：J1874—2014
HG

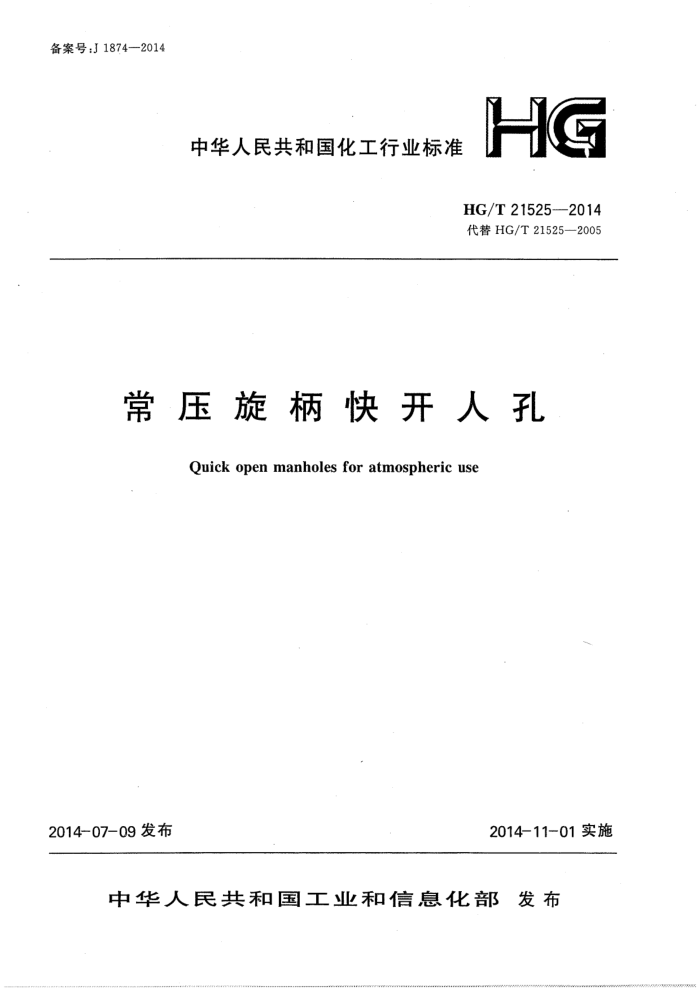

中华人民共和国化工行业标准
HG/T21525—2014 代替HG/T21525—2005
常压旋柄快开人孔
Quickopenmanholesforatmosphericuse
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
常压旋柄快开人孔
Quick open manholes for atmospheric use
HG/T21525-2014
主编单位：中国天辰工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年11月1 日 HG/T21525—2014
前言
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发 2011年第二批行业标准制修订计划的通知>的通知》（中石化联质发[2011]300号文）的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国天辰工程有限公司修编。
本标准自实施之日起代替《常压旋柄快开人孔》HG/T21525一2005。 本标准在修订过程中，标准编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变
化，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。
本标准与HG/T21525一2005相比，主要变化如下： 1.将所有被引用的过时标准全部更新为最新版本。 2.将公称压力PN的表达形式进行调整，与《钢制管法兰、垫片、紧固件》HG/T20592~
20635—2009保持致。
本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，
请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西 10楼，邮政编码：200040，电话：021一32140342）。
本标准主编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司主要起草人：禹欣刘丽刘志强 何勇 苏彦娜 刘！ 乾周艳
侯璐达许宏亮
主要审查人：刘博芦玲 赵世平 刘吉祥 杨晓新 陈仓社李建国
王彬王巍 李 丽 逢金娥 万网胜 钱小燕 杨俊岭杨同莲 俞庆义 茅陆荣 郝文生 韩 冰 李冰李敏
.174. HG/T21525—2014
次
目
1总 则 2结构型式和尺寸 3技术要求 4标记及标记示例引用标准名录
(177) (178) . (180) (181) (182)
175 HG/T21525—2014
Contents
(177) (178) (180) (181) (182)
1 General provisions : 2Type and size 3Technical requirements 4.Markand examples Normative standards
·176· HG/T 21525—2014
1 总 则
1.0.1为了规范常压旋柄快开人孔的设计，减少重复设计工作，保证产品质量，提高综合效益，制定本标准。 1.0.2本标准适用于化工、石油化工装置以及其他类似装置中最高允许工作压力小于0.7bar，工作温度为0℃～150℃的钢制常压旋柄快开人孔设计。 1.0.3常压旋柄快开人孔的设计除应符合本标准外，尚应符合国家现行有关标准的规定。
177 8
HG/T215252014
2结构型式和尺寸
2.0.1常压旋柄快开人孔的结构型式应符合图2.0.1的规定。
12 13
11
14
10
16
Tr50×8
DN
18
19
20
I
（横梁长）L
1筒体；2—销；3-螺母；4—柱；5盖挡板；6—垫圈；7-盖；8—横梁；9—垫圈；10-半环；11—螺栓；
12—手柄；13—丝杆；14-垫圈；15-螺母；16—耳板；17--轴柱；18—销轴B；19—销；20-垫圈
图2.0.1 常压旋柄快开人孔的结构型式
.178. HG/T 21525—2014
2.0.2 图2.0.1中各件号的材料选用应符合表2.0.2的规定
表2.0.2 常压旋柄快开人孔材料明细表
材料 Q235B Q215 4级 Q235B Q235B 橡胶板（光面）
标准编号
名称简体销螺母柱盖挡板垫圈盖横梁垫圈半环螺栓手柄丝杆垫圈螺母耳板轴柱销轴B 销垫圈
数量 1 3 3 1 1 1 1 1 1 2 4 1 1 1 1 1 1 1 1 1
件号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 注：表中件号1仅表示了筒体部件中筒节和焊环的材料，筒节部件中的支耳材料为20I级锻件。
GB/T 91 GB/T 6179
Q235B 35(锻件） 140HV Q235B 4.6级 351（锻件）
GB/T 97. 1
GB/T 5781
45 140HV 4级 Q235B Q235B 45 Q215 140HV
GB/T 96.2 GB/T 41
GB/T 882 GB/T 91 GB/T 97.1
2.0.3 常压旋柄快开人孔的型式尺寸应符合表2.0.3的规定。
表2.0.3 常压旋柄快开人孔的型式尺寸
公称直径 DN (mm) 400 450 500
L
L
H,
H2
D
A
b
总质量 (kg) 82 91
密封面型式
(mm)
150 ~342 160 ~342
460 610 500 540 510 660 550 590 14 560 710 660 640 16 170 ~354 104
14
槽平面(GF型）
注：人孔高度H系根据容器的直径不小于人孔公称直径的两倍而定；如有特殊要求，允许改变，但需注明改变后的
H，尺寸，并修正人孔总质量。
.179
