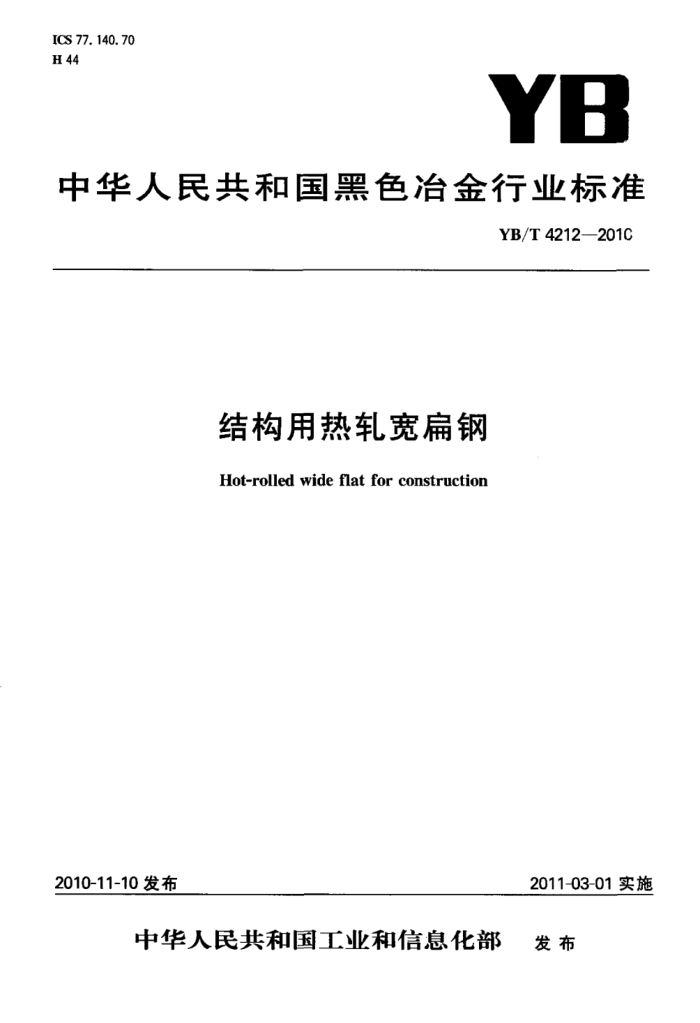

ICS 77. 140. 70 H 44
YB
中华人民共和国黑色冶金行业标准
YB/T4212-—201C
结构用热轧宽扁钢 Hot-rolled wide flat for construction
2010-11-10 发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 YB/T4212—2010
前言
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准主要起草单位：江阴博丰钢铁有限公司、冶金工业信息标准研究院、中冶建筑研究总院钢结构
研究所。
本标准主要起草人：费海嘉、王晓、刘宝石、冯超、李小明。 YB/T4212-2010
结构用热轧宽扁钢
1范围
本标准规定了结构用热轧宽扁钢的术语和定义、订货内容、尺寸、外形、重量及允许偏差、技术要求、 试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于结构用厚度4mm~40mm，宽度150mm～600mm，截面为矩形的，经四边热轧的条状宽扁钢。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法 二安替吡啉甲烷磷钼酸重量法测定磷量 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T 223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒量 GB/T223.17 钢铁及合金化学分析方法二安替吡啉甲烷光度法测定钛量 GB/T223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.32 钢铁及合金化学分析方法次磷酸钠还原-碘量法测定砷含量 GB/T223.37 钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金含量的测定氟磺酚S分光光度法 GB/T223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金硫含量的测定 重量法 GB/T228 ：金属材料室温拉伸试验方法 GB/T 229 金属夏比摆锤冲击试验方法 GB/T232 金属材料弯曲试验方法 GB/T 700 碳素结构钢 GB/T1591 低合金高强度结构钢 GB/T2101 型钢验收、包装、标志及质量证明书的-般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备
1 YB/T4212—2010
GB/T4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T20066钢和铁化学成分测定用试样的取样和制样方法 YB/T081冶金技术标准的数值修约与检测数值的判定原则
3术语和定义
下列术语和定义适用于本标准：
3.1
宽扁钢Wideflat 宽扁钢系指宽度大于等于150mm，厚度通常大于4mm，一般直条交货，而不成卷交货，其边部带有校
角的钢材；宽扁钢经四边热轧（或用箱形孔）而得到。 4订货内容
a) 本标准号； b）产品名称； c) 牌号； d) 尺寸及精度等级： e) 重量； f 其他。
5尺寸、外形、重量及允许偏差 5.1 宽扁钢的截面图及标注符号如图1所示。
b
宽扁钢厚度；一宽扁钢宽度.
5
图 1
5.2宽扁钢的截面尺寸及理论重量应符合表1的规定。
根据需方要求，并经供需双方协议，可供应表1所列规格之间的其他尺寸的宽扁钢，其允许偏差按其相邻较大尺寸宽扁钢的规定。
表1 宽扁钢的截面尺寸及理论重量
公称宽度 mm 150 4. 71 7. 07 9.42 11.7814.1316.49 18.8421.20 23.5525.9129.4432.9735.33 37.68 42. 39 47.10 160 5. 02 7. 54 10.05 12.56 15.07 17. 58 20.10 22.61 25.1227.63 31.4035.17 37.68 40. 19 45.22 50. 24 170 5. 34 8. 01 10.68 13.35 16. 01 18. 68 21.35 24.02 26.69 29.36 33.3637.37 40.04 42.70 48. 04 53. 38 180 5. 65 8. 48 11.30 14.13 16.96 19.78 22.61 25.43 28.26 31.0935.33 39.56 42.39 45.22 50.87 56. 52 190 5. 97 8. 95 11.93 14. 92 17.90 20.88 23. 86 26.85 29.83 32.81 37. 29 41.76 44.75 47. 73 53.69 59. 66 200 6.28 9. 42 12.56 15. 70 18. 84 21.98 25. 12 28. 26 31.40 34.54 39.25 43.96 47.10 50. 24 56. 52 62.80 210 6. 59 9. 89 13. 19 16. 49 19.78 23.08 26.38 29. 67 32. 97 36.27 41.21 46. 16 49.46 52.75 59. 35 65. 94 220 6. 91 10. .36 13. .82 17. 27 20.72 24.18 27. 63 31. 09 34.54 37. 99 43.18 48.36 51. 81 55. 26 62. 17 69. 08 230 7.22 10 83
公称厚度/mm
12 14 16 18 20 22 25 28 30 32 2 40
b
1o
理论重量/(kg/m)
18.06 21.67 25. 28 28,.89 32.50 36.11 39.7245.14 50,55 54.17 57.78 65. 00 72.22
4
2 YB/T4212—2010
5.3 宽扁钢的截面尺寸允许偏差应符合表2的规定。
单位为毫米宽度允许偏差
表2宽扁钢截面尺寸允许偏差厚度允许偏差
公称厚度 4.00~5.00 >5.00~8.00 >8.00~15.00 >15.00~25.00 >25.00~40.00
公称宽度 150~300
±0. 45 ±0. 50 ± 0.55 ±0.65 ±0.70
+2. 5 0
+3.0 0
>300~600
5.4长度及允许偏差 5.4.1长度
公称宽度为150mm~300mm的宽扁钢，长度为6000mm~12000mm；公称宽度>300mm~600mm 的宽扁钢，长度为6000mm~18000mm。 5.4.2定尺长度及允许偏差 5.4.2.1定尺长度必须在长度的允许范围内，并应在合同中注明。每根钢坏允许有一根短尺，其长度不小于1000mm。 5.4.2.2定尺长度的允许偏差为0~40mm。 5.5外形 5.5.1不平度 5.5.1.1 宽扁钢长度方向的不平度按表3规定。总不平度，A级不超过交货长度的0.15%。B级不超过交货长度的0.2%。
单位为毫米
表3宽扁钢的不平度
不平度，不大于测量长度，1000
公称厚度
A级 5 4 3
B级 7 6 5
4~8 >8~25 >25~40
5.5.1.2宽度方向的不平度，A级不超过交货宽度的0.3%，B级不超过交货宽度的0.5%。 5.5.2镰刀弯
A级：宽扇钢的镰刀弯每米不应大于2.0mm，总弯曲度不应超过交货长度的0.1%。 B级：宽扁钢的镰刀弯每米不应大于3.0mm，总弯曲度不应超过交货长度的0.3%。
5.5.3截面形状不正
宽扁钢的截面形状不正如图2所示，其最大允许尺寸c值应不大于厚度的15%，且不大于3.0mm。 5.5.4扭转
宽扁钢不应有明显的扭转。 5.5.5切斜
宽扁钢的端头应剪切正直，切斜应符合以下规定：公称宽度≤300mm，切斜≤3mm；公称宽度>300mm，切斜≤6mm。
N YB/T4212—2010
(b)
(a)
(c)
(d)
图2
5.6重量
宽扁钢按理论或实际重量交货。 宽扁钢按理论重量交货，理论计重采用公称尺寸，碳钢密度为7.85g/cm，其他钢种按相应标准规
定。 6技术要求 6.1牌号和化学成分
钢的牌号和化学成分应符合GB/T700、GB/T1591的规定。成品宽扁钢的化学成分允许偏差应符合GB/T222的规定。 6.2冶炼方法
钢由转炉或电炉冶炼。 6.3交货状态
宽扁钢以热轧状态直条交货。 6.4力学性能与工艺性能
宽扁钢的力学性能和工艺性能应符合GB/T700、GB/T1591的规定。 6.5表面质量 6.5.1宽扁钢表面不应有结疤、裂缝、折叠、夹杂、气泡和氧化铁皮压入等对使用有害的缺陷。宽扁钢不应有分层。 6.5.2宽扁钢表面允许有不影响使用的薄氧化铁皮、铁锈和轻微的麻点、划痕等局部缺陷，其凹凸度不应超过宽扁钢厚度公差之半，并应保证宽扁钢的允许最小厚度。 6.5.3宽扁钢表面缺陷允许清理。清理处应平缓无棱角，并应保证宽扁钢的允许最小厚度。但不允许焊补或堵塞。 6.5.4因轧制而产生的边缘裂口及其他缺陷，其深度不应超过宽扁钢宽度公差之半，并且不应使宽扁钢小于公称宽度。 6.6数值修约方法
数值修约方法按YB/T081的规定。
5 YB/T4212-—2010
7试验方法 7.1检验项目
每批宽扁钢的检验项目、取样数量、取样方法及试验方法应符合表4的规定。
表4检验项目、取样数量及试验方法
序号 1 2 3 4 5
取样方法 GB/T 20066 GB/T 2975 GB/T 2975 GB/T 2975
检验项目化学成分拉伸试验弯曲试验冲击试验表面质量
取样数量/个 1/每炉
试验方法 GB/T 223,GB/T 4336
GB/T 228 GB/T 232 GB/T 229 目视
1 1 3 逐支
7.2尺寸测量 7.2.1厚度
测量宽扁钢厚度应距纵边不小于40mm处测量。 7.2.2宽度
测量宽扁钢宽度应在垂直于宽扁钢中心线的方位测量。 7.2.3长度
测量宽扁钢长度应在宽扁钢中心线处测量。 7.2.4不平度
将宽扁钢自由地放在平面上，除宽扁钢本身重量外不施加任何压力用一根长度为1000mm的直尺，在距纵边至少40mm区域内的任何方向，测量宽扁钢表面与直尺之间的最大距离（如图3所示）。
不平度。
图3不平度的测量
7.2.5 镶刀弯
测量宽扁钢的凹形侧边与连接测量部分两端点直线之间的最大距离（如图4所示）。 7.2.6切斜
测量宽扁钢横边在纵边上的垂直投影（如图5所示）。 8检验规则 8.1检查和验收
宽扁钢的检查和验收由供方质量监督部门进行，需方有权按本标准或合同所规定的任一检验项目进行检查和验收。 8.2组批规则
宽扁钢应成批验收，每批由同一牌号、同一炉（批)号、同一质量等级、同一交货状态的宽扁钢组成，每
6
