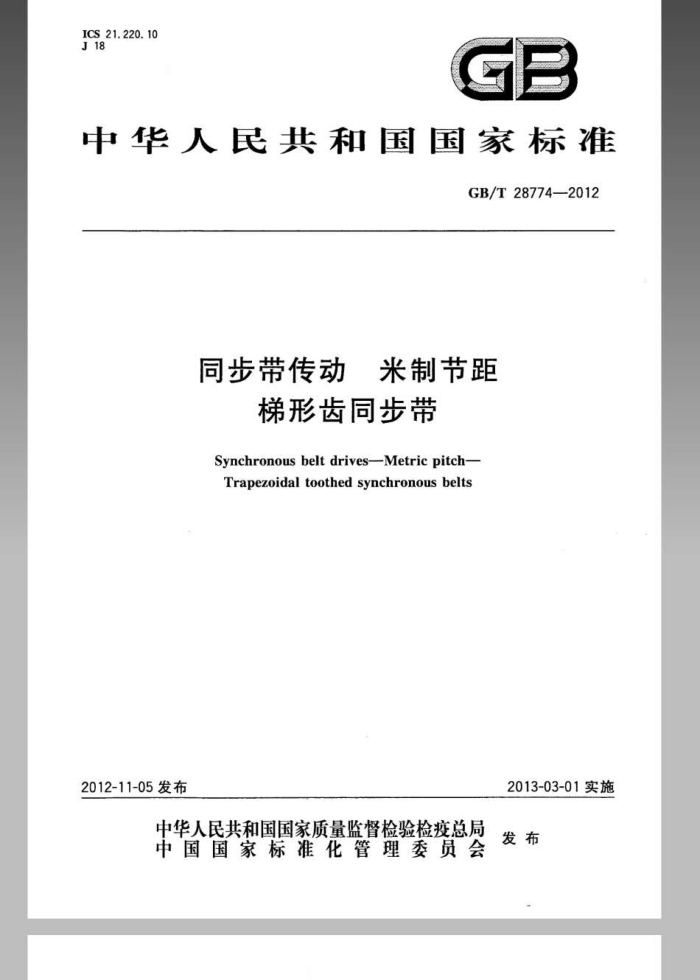

中华人民共和国国家标准
GB/T28774—2012
同步带传动 米制节距
梯形齿同步带
SynchronousbeltdrivesMetricpitch- Trapezoidal toothed synchronous belts
2013-03-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28774—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准使用重新起草法修改采用DIN7721-1：1989《同步带传动米制节距同步带》。 本标准与DIN7721-1：1989相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白
位置的垂直单线（I）进行了标示，技术差异如下：
引用文件中用修改采用的GB/T28775—2012代替DIN7721-2：1989；修改了带标记方式（见3.2）；修改了带齿图，增加了对称双面齿同步带和节距表示方法（见图1）；删除了带宽系列的规定（见表1）；修改了带节线长系列，增加了节线长3620mm~7110mm的极限偏差（见表2）：一删除了特长系列的规定；一增加了带宽极限偏差与带长之间的关系（见表3）；一增加了带长计算公式（见公式1）。 本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本标准起草单位：宁波凯驰胶带有限公司、中机生产力促进中心、浙江三星胶带有限公司、宁波裕江
-
-
特种胶带有限公司、宁波丰茂远东橡胶有限公司。
本标准主要起草人：胡志洪、应建丽、秦书安、周玉杰、周鹏、章金华、陈孝斌、愈旭明、王军成、邵裔磊。
I GB/T28774—2012
同步带传动 米制节距
梯形齿同步带
1范围
本标准规定了米制节距梯形齿同步带（以下简称带）的型号及标记、尺寸。 本标准适用于一般工业用同步带传动。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28775—2012同步带传动米制节距梯形齿同步带轮（DIN7721-2：1989，MOD）
3型号及标记 3.1型号
米制节距梯形齿同步带按带齿节距分为T2.5、T5、T10和T20四种型号：按齿分布情况分为单面齿和双面齿同步带。 3.1.1单面齿同步带
仅一面有齿的同步带。 3.1.2双面齿同步带
双面都有齿的同步带。双面齿同步带的带齿节距和齿形与单面齿同步带的带齿节距和齿形相同。 双面齿同步带根据齿的相对位置又分为对称和交错两种，对称双面齿同步带型式代号为DA，交错双面齿同步带型式代号为DB。 3.2标记
带的标记由节线长、型号和带宽组成。双面齿同步带还应在前面加型式代号DA或DB。 示例：
DA-1320-T10-5
带宽，mm 型号节线长，mm 双面齿型式代号
- GB/T287742012
4尺寸
带齿尺寸见图1和表1.
b）对称双面齿同步带（DA型）
单面齿同步带
a
c）交错双面齿同步带（DB型）
图1带齿
表1 带齿尺寸
单位为旁米
齿根圆 齿项圆角半径 角半径 T,
齿高h
带高h,
齿形角28
齿根厚S
带齿
型号 节距
P. 公称值 极限 公称值 极限 公称值 极限 公称值 极限
r.
偏差 ±0.1 min
偏差
偏差
偏差
T2.5 2.5 T5 5.0 40* ±2° 2.65 ±0.05 T10 10, 0
40° ±2° 1.50 ±0.05 0.7 ±0.05 1.3 ±0.15 0.2
0.2 0.4 0.6 0.8
±0.05 2.2 ±0.15 0. 4
1.2
40° ±2° 5.30 ±0,10 2.5 ±0.10 4.5 ±0, 30 0.6
T20 20.0 40° ±2* 10.15 0.15 5.0 ±0.15 8.0 ±0.45 0.8
2
GB/T287742012
4.1带长
带长以节线长表示，其极限偏差见表2。
表2节线长的极限偏差极限偏差
单位为毫米极限偏差 ±1.52 ±1.56 ±1.62 ±1.68 ±1.74 ±1.80 ±1.86 ±1.92 ±1.98 .±2.04 ±2.10 ±2.16 ±2.22
节线长L， 305 >305~390 ≥390~500 >500~630 ≥630~780 >780~990 ≥990~1250 >1250~1560 ≥1560~1960 >1960~2250 ≥2250~3100 >3100~3620 ≥3620~3810
节线长L， >3810~4060 ≥4060~4320 >4320~4570 ≥4570~4830 >4830~5080 ≥5080~5330 >5330~5590 ≥5590~5840 >5840~6100 ≥6100~6350 >6350~6600 ≥6600~6860 >6860~7110
±0.28 ±0.32 ±0.36 ±0.42 ±0.48 ±0.56 ±0.64 ±0.76 ±0.88 ±1.04 ±1,22 ±1.46 ±1.48
-
4.2带宽
带宽及极限偏差见表3。
表3 带宽及极限偏差
单位为旁米
节线长L， 840 带宽基本尺寸
型号
L,>1680
L,≤840
4 6 10 6 10 16 25 16 25 32 50 32 50 75 100
+0.2 0.3
T2.5
-
-
T5
±0.3
±0.4
±0.4
T10
±0.4
±0.4
±0.5
T20
±0.8
±1.0
3 GB/T28774—2012
4.3带长测量 4.3.1测量装置
测量装置见图2，由两个相同直径的带轮、测量力施加装置和中心距测量装置组成。两带轮均可自由转动，其中一个带轮的轴支架固定，另一个带轮的轴支架可沿两带轮中心连线移动。测量用带轮参数见表4，具体尺寸要求应符合GB/T28775—2012的规定。
说明： F 测量力；
中心距。
图2测量装置简图表4测量带轮参数
单位为毫米
最大端面跳动
齿数 20 20 20 20
节周长C,
外径d。 15.40 31.00 61.80 124.50
型号 T2.5 T5 T10 T20
最大径向跳动
0.025 0,025 0.025 0.050
50 100 200 400
0.013 0.013 0.013 0.013
4.3.2测量程序
将带安装在测量装置的两带轮上，施加表5规定的测量力，将带至少转动两圈以上，使带齿与轮齿啮合良好并使测量力均匀分配在带的两边；再使带至少转动一圈，测出两带轮之间的中心距，并按式（1）计算带的节线长L，：
L,=2a+C,
..(1)
式中：
中心距，单位为毫米（mm）；
2
C一一测量带轮节圆周长，单位为毫米（mm）。
4
GB/T28774—2012
表5带的测量力
带宽基本尺寸/mm
型号
10
16
25 测量力/N
32
50
100
6
75
T2.5 T5 T10 T20
10 20
20 40
6
60 90
90 140
-
-
170 340
270 540 800 1100
. GLUG
VLLOGL
