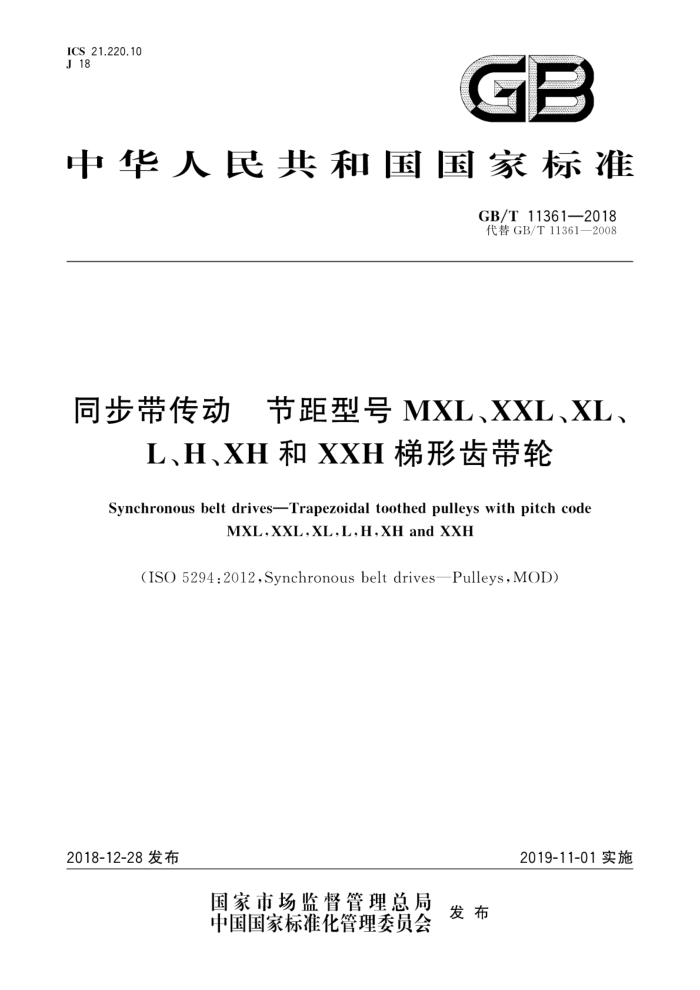

ICS 21.220.10 J 18
GB
中华人民共和国国家标准
GB/T 11361—2018 代替GB/T11361—2008
同步带传动 节距型号 MXL、XXL、XL
L、H、XH 和 XXH 梯形齿带轮
Synchronous belt drives-Trapezoidal toothed pulleys with pitch code
MXL,XXL,XL,L,H,XH and XXH
(ISO 5294:2o12.Synchronous belt drivesPulleys,MOD)
2019-11-01实施
2018-12-28发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T11361—2018
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替GB/T11361—2008《同步带传动梯形齿带轮》。与GB/T11361—2008相比，除编辑
性修改外主要技术差异如下：
增加了带轮型号及标记（见第3章）；修改了刀具节距的极限偏差（见表1，2008年版的表1）增加了单边挡圈轮宽尺寸及图示（见5.1）；增加了带轮挡圈最小厚度（见表7）：修改了挡圈弯曲处直径（见5.3，2008年版的4.3）；
一修改了外径50.8mm以下带轮的端面圆跳动公差（见6.2，2008年版的5.1）：
修改了外径101.6mm以下带轮的径向圆跳动公差（见6.2，2008年版的5.2）；一修改了带轮圆柱度和平行度，增加了按轮宽分级的表格（见6.1、6.3，2008年版的5.3、5.4）；增加了带轮材质、表面粗糙度及平衡（见第7章）。 本标准使用重新起草法修改采用ISO5294：2012《同步带传动带轮》。 本标准与ISO5294：2012相比在结构上有较多调整，附录A中列出了本标准与ISO5294：2012的
章条编号对照一览表。
本标准与ISO5294：2012相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示。附录B中给出了相应技术性差异及其原因的一览表
本标准做了下列编辑性修改：
改变了标准名称以便与我国现有标准协调一致；删除了以英寸为单位的参数和公差。
本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本标准起草单位：石家庄凯普特动力传输机械有限责任公司、四川德恩精工科技股份有限公司、机
械科学研究总院集团有限公司、中机生产力促进中心、宁波丰茂远东橡胶有限公司、宁波凯驰胶带有限公司。
本标准主要起草人：刘立民、孔祥建、雷永志、秦书安、周玉杰、王军成、应建丽本标准所代替标准的历次版本发布情况为：
GB/T11361—1989.GB/T11361—2008。
I GB/T11361—2018
同步带传动节距型号MXL、XXL、XL、
L、H、XH和XXH梯形齿带轮
1范围
本标准规定了梯形齿带轮（以下简称带轮）的型号及标记、轮槽尺寸、带轮尺寸、带轮几何公差和带轮材质、表面粗糙度及平衡
本标准适用于一般工业用同步带传动
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11357带轮的材质、表面粗糙度及平衡（GB/T11357—2008，ISO254：1998，MOD)
3型号及标记
3.1型号
带轮按节距分为MXL、XXL、XL、L、H、XH和XXH七种型号 3.2标记
带轮标记由带轮代号P、齿槽数、型号和轮宽代号组成：
口口
P
轮宽代号型号齿槽数带轮代号
示例：齿槽数20.型号XL，轮宽代号025的带轮标记为：P20XL025
4轮槽尺寸
4.1 渐开线齿槽
加工渐开线齿槽的齿条刀具的尺寸及极限偏差见图1和表1。
1 GB/T11361—2018
图1加工渐开线齿槽的齿条刀具
表1加工渐开线齿槽的刀具尺寸及极限偏差
齿半角 齿高 齿顶厚 齿顶圆 齿根圆
A±0.12 h.+g.05 by+9.05 角半径 角半径 根距2a 两倍节
齿数个
节距Pb mm
型号
r1±0.03 r2±0.03 mm
(")
mm
mm
mm
mm
28 20 25 25 20
10~23 ≥24 ≥10 ≥10 ≥10 14~19 ≥20 ≥18 ≥18
0.61 0.67 0.96 1.27 3.10
0.23 0.508 0.28 0.508 0.61
MXL
0.64
0.30
2.032±0.008
XXL XL I.
3.175±0.011 5.08±0.011 9.525±0.012
0.84 1.40 2.13
0.30 0.61 0.86
0.508
0.53 0.762 1.04
H
20
12.7±0.015
2.59
4.24
1.47
1.372
1.42 1.93 2.794 2.82 3.048
XH XXH
22.225±0.019 31.75±0.025
20 20
6.88 10.29
7.59 11.61
2.01 2.69
4.2 直边齿槽
直边齿槽尺寸及极限偏差见图2和表2。
2 GB/T 11361—2018
图2直边齿槽
表2直边齿槽尺寸及极限偏差
齿槽半角 齿顶圆角半径 最大齿根 $±1.5
齿槽底宽 bw mm 0.84±0.05 0.96+g.05 1.32±0.05 3.05±0.1 4.19±0.13 7.90±0.15 12.17±0.18
齿槽深 h mm 0.69-8.05 0.848.05 1.658.08 2.67-8.10 3.058.13 7.148.13 10.31-8.13
两倍节顶距2α
型号
圆角半径
r mm
mm
(") 20 25 25 20 20 20 20
mm 0.25 0.35 0.41 1.19 1.6 1.98 3.96
MXL XXL XL L H XH XXH
0.13+g-05 0.30±0.05 0.64 +g-05 1.17+g-13 1.60+g-13 2.39+9-13 3.18+9-13
0.508 0.508 0.508 0.762 1.372 2.794 3.048
4.3 节距偏差
带轮相邻齿间的节距允许偏差值及90°弧以内的节距累积允许偏差值见表3 GB/T11361—2018
表3节距偏差
单位为毫米
节距允许偏差值
带轮外径
d. d.≤25.4 25.4 90°弧内累积
任意两相邻齿
0.05 0.08 0.10 0.13 0.15 0.18 0.20
0.03
d.>508
5带轮尺寸
5.1轮宽
轮宽基本尺寸及允许的最小实际宽度见图3和表4。 有挡圈带轮包括带有双边，单边挡圈的带轮
当传动中带轮平行性得到足够控制时，无挡圈带轮最小宽度可以减小，但不得小于有挡圈带轮的最小宽度。
a) 双边挡圈带轮
b) 单边挡圈带轮
无挡圈带轮
图3轮宽
