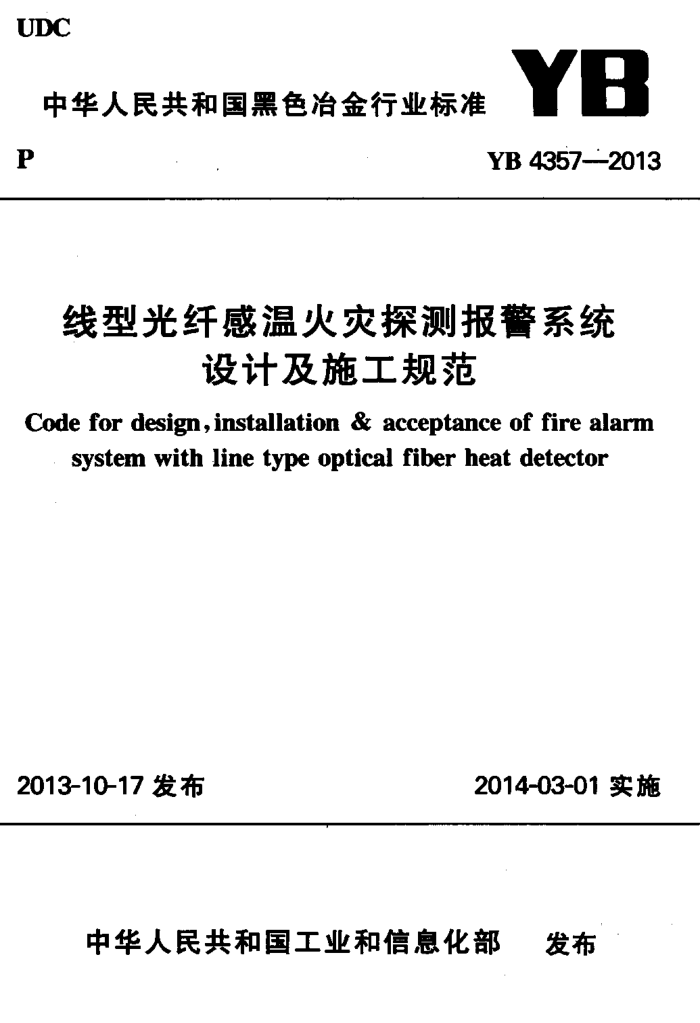

YB 4357--2013
线型光纤感温火灾探测报警系统
设计及施工规范
Code for design, installation & acceptance of fire alarm
systen with line type optical fiber heat detector
2013-10-17 发布
2014-03-01 实施
中华人民共和国工业和信息化部 发布 中华人民共和国黑色冶金行业标准
线型光纤感温火灾探测报警系统
设计及施工规范
Code for design,installation & acceptance of fire alarm system with line type optical fiber heat detector
YB 4357—2013
主编单位：中冶南方工程技术有限公司批准部门：中华人民共和国工业和信息化部施行日期：2014年3月1日
冶金工业出版社
2014 北京 目 次
1 总则 2 术语 3 系统设计
2 3 3 3 5 7 7 9 9 9 10 10 10 11 11 11 12 12 12 13 15 16 20 26 27 29 1
3. 1 适用场所及分类 3. 2 技术要求 3.3 敷设方式 3.4 信号传输与布线 3.5 系统的供电与接地 4. 系统施工 4. 1 -般规定 4.2 系统组件检查 4.3 施工 4.4 感温光纤余量 4.5 光纤接续 4. 6 分布式感温光纤米标记录 4.7 准分布式感温光纤现场记录 4.8 控制室设备安装 5 调试 5. 1 一般规定 5.2 光纤信号处理器调试 5. 3 功能调试 6 竣工验收附录 A 线型光纤感温火灾探测器常见使用方式附图附录 B 各式表格本规范用词说明引用标准名录条文说明
-
龙牛网www.longniu.com下载 Contents
General provisions 2 Terms 3 System design
T
1 2 3 3 3 5 7 n 9
3. 1 Applicable condition and classification 3. 2 Technical requirement 3. 3 Installation of heat sensitive optical fiber 3.4 Cabling specification
Power and earthing
3.5 4 System installation
4. 1 General requirement 4.2 Check of components 4.3 Installation 4. 4 Redundancy of heat sensitive optical fiber 4. 5 Connection of heat sensitive optical fiber 4.6 Note on site of Raman heat sensitive
9 9 10 10 10
optical fiber
11 11 11 12 12 12 13 15
4.7 Note on site of Bragg heat sensitive optical fiber 4.8 Equipment installation in control room
+
5 Commissioning
5. 1 General reguirement 5.2 Commissioning of signal processing unit 5.3 Function commissioning
6 Acceptance : Appendix A Drawings of normal installation way of
16 20 26 27 29 V
heat sensitive optical fiber
Appendix BTables Explanation of Wording in this code Normative standard Explanation of the code
+ 1总则
1.0.1为了保证线型光纤感温火灾探测报警系统的合理设计、 正确施工并明确验收要求和方法，避免火灾危害，保护人身和财产安全，特制定本规范。线型光纤感温火灾探测报警系统的设计、施工必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.2本规范适用于新建、改建和扩建的冶金企业建筑、构筑物线型光纤感温火灾探测报警系统的设计及施工。 1.0.3线型光纤感温火灾探测报警系统的设计、施工及验收，除应执行本规范外，尚应符合国家现行的有关标准、规范的规定。
1
龙牛网www.longniu.com下载 2术语
2.0.1线型光纤感温火灾探测报警系统fire alarm system
with line type optical fiber heat detector 由火灾报警控制器、线型光纤感温火灾探测信号处理器、感
温光纤、传输光缆以及具有其他辅助功能的装置组成，能实时获取感温光纤的温度和地址信息，实现温度探测和火灾报酱功能的系统。 2.0.2线型光纤感温火灾探测信号处理器line type optical fi
ber heat detection signal processing unit 与不同通道的感温光纤相连的信息处理单元。包括能产生激光
脉冲的激光源、能通过分析后向散射光信号及反射波长来确定感温光纤温度信息、跟踪检测系统的基于光学技术和计算机技术的装置。 2.0.3感温光纤heat sensitive optical fiber
用作探测器线型感温部件的光纤（缆）。与信号处理器组合
即称线型光纤感温火灾探测器。 2.0.4探测单元detection unit
能够使探测器可靠报馨并满足动作性能要求的感温光纤
（缆）上的传感单元。 2.0. 5定位精度locating precision
具有定位功能的探测器，以长度值指示感温光纤部位位置时，位置测量数据的标准偏差，
2 3 系统设计
3.1适用场所及分类
3.1.1下列场所或部位，可采用线型光纤感温火灾探测器（简称感温光纤）：
1电缆隧道、电缆竖井、电缆夹层、地下电缆室等采用电缆桥架等方式集中敷设电缆处。
2 配电装置、开关设备、大型油浸变压器。 3 各种皮带输送装置。 4 存在气流、粉尘、油雾、水雾等特殊的冶金企业生产场所。
3.1.2 下列场所或部位，宜采用线型光纤感温火灾探测器：
1 存在强电磁干扰的场所。 2 除液化石油气外的可燃气体、液体储罐及其管道。 3 需要设置线型感温火灾探测器的易燃易爆场所。 4 需要监测环境温度的地下空间、电缆隧道等场所。
3.1.3 不宜采用线型光纤感温火灾探测器的场所：
1 经常受到强烈振动、冲击、挤压的位置。 2 感温光纤安装处与被探测目标空间高度大于8m时。 3 使用感温光纤不能有效探测火灾时。
3.1.4 线型光纤感温火灭探测器分类：
感温光纤可分为两类：分布式光纤及准分布式光纤（光纤光栅）。
3.2技术要求
3.2.1线型光纤感温火灾探测报普系统应由火火报警控制器、 线型光纤感温火灾探测信号处理器、感温光纤、传输光缆等组成。 3.2.2线型光纤感温火灾探测报警系统的信号处理器应设置在
3
