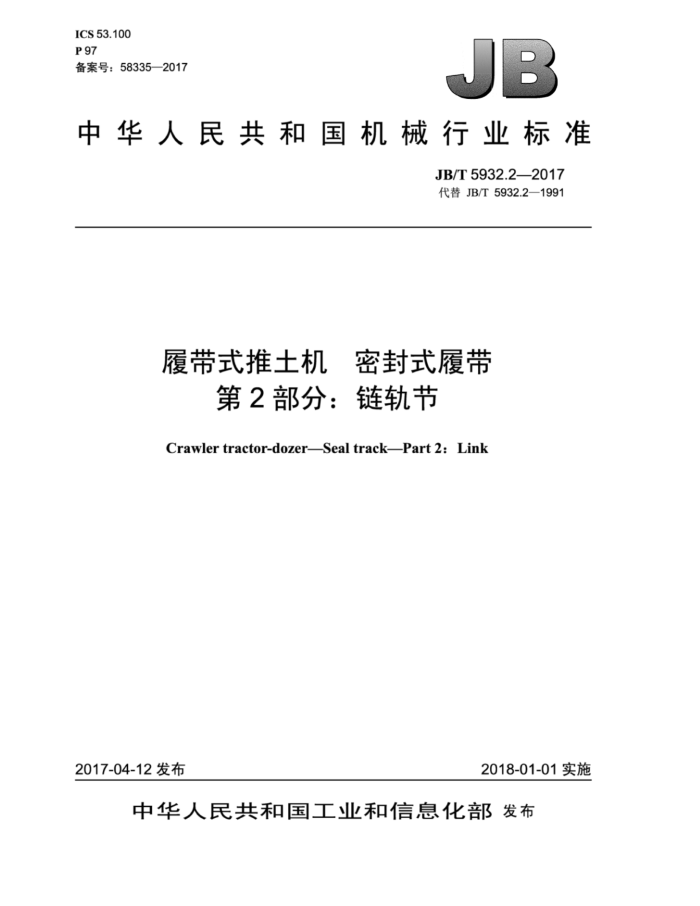

ICS53.100 P97 备案号：58335—2017
JB
中华人民共和国机械行业标准
JB/T5932.2—2017 代替JB/T5932.2—1991
履带式推土机 密封式履带
第2部分：链轨节 Crawlertractor-dozer-Sealtrack-Part2:Link
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准履带式推土机 密封式履带
第2部分：链轨节 JB/T 5932.22017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张·15千字
2018年1月第1版第1次印刷
定价：12.00元
*
书号：15111·14481 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5932.2—2017
目 次
前言 1范围 2规范性引用文件 3分类.. 3.1型式..
II
3.2标记.. 4要求和试验方法 5检验规则. 5.1出厂检验， 5.2型式检验. 6包装、运输和贮存. 6.1包装.. 6.2 运输. 6.3 贮存
? JB/T5932.2—2017
前言
JB/T5932《履带式推土机 密封式履带》分为五个部分：
第1部分：总成；一第2部分：链轨节；一第3部分：履带板；一第4部分：销轴和销套；一第5部分：履带螺栓。 本部分为JB/T5932的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5932.2一1991《履带式推土机密封式履带链轨节》，与JB/T5932.2一1991相比
主要技术变化如下：
修改了范围中规定的相关内容（见第1章，1991年版的第1章）；修改和删除了部分规范性引用文件（见第2章，1991年版的第2章）；修改了第3章标题及内容（见第3章，1991年版的第3章）；删除了链轨节材料35GMnA，增加了材料35MnB（见4.1，1991年版的4.1)；一对链轨节的心部硬度和轨面硬度进行了调整（见表2，1991年版的4.2）；修改了表面粗糙度Ra的要求（见4.4，1991年版的4.4）；修改了检验规则（见第5章，1991年版的第5章）；修改了包装和运输方法（见第6章，1991年版的第5章）。
本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：山推工程机械股份有限公司、天津工程机械研究院。 本部分主要起草人：郝淑敏、刘锡霞、张学志。 本部分所代替标准的历次版本发布情况为：
JB/T5932.2—1991。
II JB/T 5932.2—2017
履带式推土机密封式履带第2部分：链轨节
1范围
JB/T5932的本部分规定了履带式推土机密封式履带链轨节（简称链轨节）的分类、要求和试验方法、检验规则、包装、运输和贮存。
本部分适用于履带式推土机用密封式履带总成。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T229金属材料夏比摆锤冲击试验方法 GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K
N、T标尺)
GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5617 钢的感应淬火或火焰淬火后有效硬化层深度的测定 GB/T15822.1 无损检测 磁粉检测 第1部分：总则 GB/T 15822.2 无损检测 磁粉检测 第2部分：检测介质 GB/T15822.3 无损检测 磁粉检测 第3部分：设备 JB/T 5947 工程机械 包装通用技术条件 JB/T9204 钢件感应淬火金相检验
3分类 3.1型式
链轨节的结构型式和主要尺寸应符合图1和表1的规定。
±01
±0.1
4
L±02
53025
a)右链轨节
b）左链轨节
注：S 一螺母的对边宽度。
图1
1
