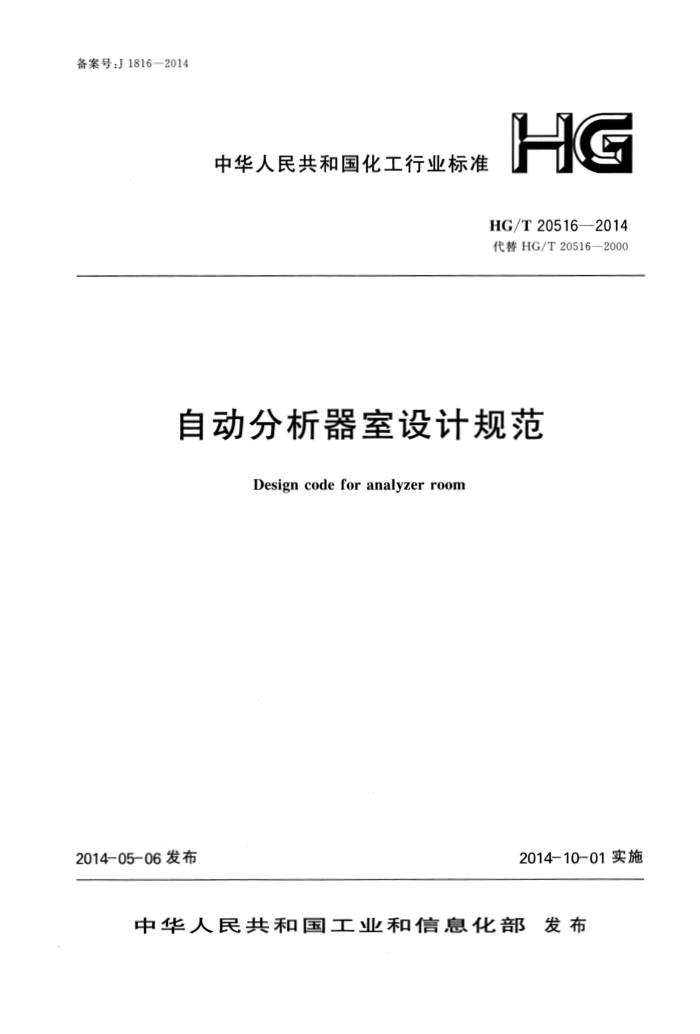

备案号：J1816—2014
HG
中华人民共和国化工行业标准
HG/T20516—2014 代替HG/T20516—2000
自动分析器室设计规范
Design code for analyzer room
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
自动分析器室设计规范
Design code for analyzer room
HG/T20516—2014
主编单位：中石化宁波工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2 2014年10月1日 HG/T20516—2014
前言
本规范根据工业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科
[2010]74号文）和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发2010年第一批行业标准制修订计划的通知的通知》（中石化联质发[2010]222号文)的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织修订。
本规范自实施之日起代替《自动分析器室设计规定》HG/T20516一2000。 本规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在多
方征求意见的基础上，修订本规范。
本规范的主要技术内容是化工装置自动分析器室的设计要求；包括自动分析器室的设置、位置选择、结构及布置、照明、采暖通风及防爆、公用工程、样品的排放、管线及电缆的敷设等部分。
本规范与HG/T20516—2000相比，主要变化如下： 1.增加“术语”章节； 2.修订自动分析器室结构及布置的部分内容，并将“砖砌结构”改为“建筑机构”； 3.修订及增加采暖、通风及防爆的相关内容，并将“非防爆区内的分析器室”改为“不存在爆炸
危险的分析器室”，将“防爆区内的分析器室”改为“存在爆炸危险的分析器室”；
4.修订电源的相关内容。 本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由中石化宁波工程有限公司负责解释。本规范在执行过程中如有意见和建
议，请与中石化宁波工程有限公司联系（联系地址：浙江省宁波市国家高新技术开发区院士路660 号，邮政编码：315103，电子邮箱：wangy.snecsinopec.com），以供今后修订时参考。
本规范主编单位、主要起草人和主要审查人：主编单位：中石化宁波工程有限公司主要起草人：王 颖潘程兰主要审查人：于锋孙建文 周一鸣 高欣徐继荣马恒平
张同科 何蓉 王秋红 董萍吴天一 周江萍
·416· HG/T20516—2014
次
目
1 总 则， 2 术 语， 3
(419) (420) (421) (422) (423) (423) (423) (425) (426) (426) (426) (426) (428) (429) (430) (431) (432) (433)
自动分析器室的设置位置选择. 结构及布置 5.1结构要求 5.2布置原则照明采暖、通风及防爆 7.1 基本原则 7.2不存在爆炸危险的分析器室 7.3存在爆炸危险的分析器室
4
5
.
6
±.
8 公用工程. 9样品的排放 10管线及电缆的敷设本规范用词说明引用标准名录附：条文说明
?417 HG/T 205162014
Contents
General provisions 2 Terms 3 Setup of analyzer room 4 Location.
(419) (420) (421) (422) (423) (423) (423) (425) (426) (426) (426) (426) (428) (429) (430) (431) (432) (433)
1
Construction and arrangement 5.1 Constructionrequirements 5.2Arrangement principles
5
6 Lighting ........ 7 Heating,ventilation andexplosion protection
7.1 General principles .... 7.2 Nonhazardous analyzer room .. 7.3Hazardous analyzerroom Utility Sample drain ..
8
9
10Layout of tubing/piping and cable Explanation of wording in this standard Normative standards Addition:Explanation of provisions
.418 HG/T 205162014
1 总 则
1.0.1为了统一自动分析器室在化工行业的技术要求，推进自动分析器室工程设计的规范化，达到技术先进、经济合理、安全适用的目的，制订本规范。 1.0.2本规范适用于化工装置自动分析器室的设计。 1.0.3 自动分析器室的设计除应执行本规范要求外，尚应符合国家现行有关标准的规定。
·419 HG/T20516-—2014
2 术 语
2.0.1自动分析器室 analyzerroom
指内含过程分析仪表的专用封闭建筑物，与引入分析流体的设备相连，维护人员可进入。它包括金属结构和建筑结构。
· 420· HG/T205162014
3 自动分析器室的设置
3.0.1应根据工程设计所采用的分析器类型、数量、应用的重要性及安装场所的环境条件，确定是否设置自动分析器室。在下列场合宜设置自动分析器室：
1在有爆炸、火灾危险的场所安装非防爆型自动分析器及其辅助设备，又不便于采用现场分析器箱进行密封隔离、吹气等防护措施的场合；
2安装场所的环境条件恶劣； 3分析器要求设置自动分析器室的场合； 4满足设备和人员的保护要求的场合； 5工艺装置的相近部位采用了多台自动分析器，需要集中的场合。
3.0.2 自动分析器室宜独立设置。 3.0.3 工艺装置采用的分析仪表数量较多，而工艺单元相互间又距离较远时，宜按工艺单元设置若干个自动分析器室。
.421.
