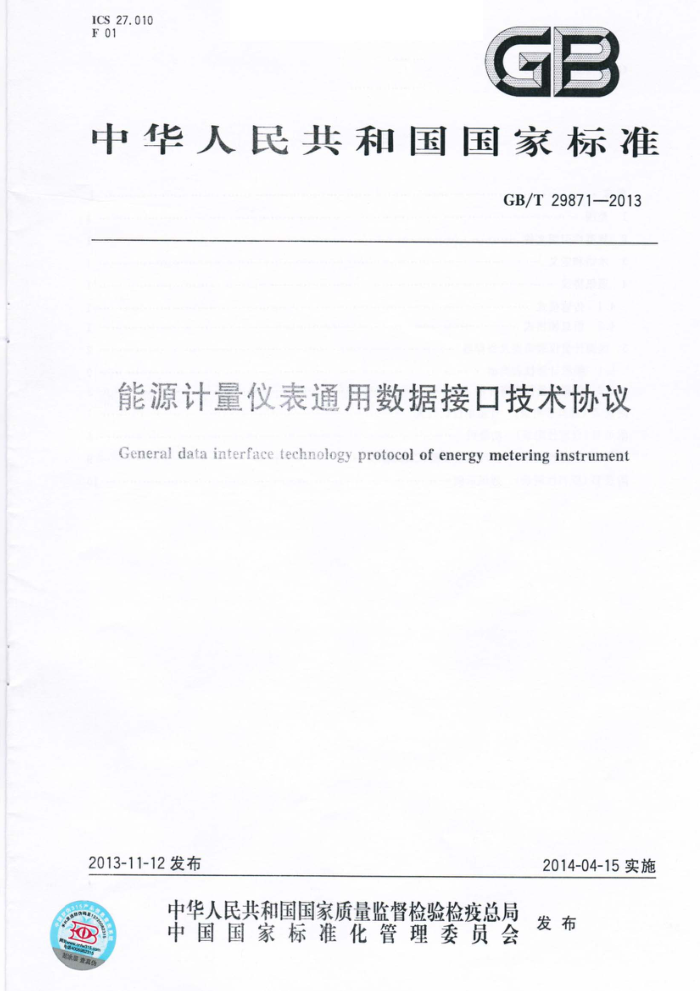

ICS 27.010 F01
GB
中华人民共和国国家标准
GB/T29871—2013
能源计量仪表通用数据接口技术协议
Generaldatainterface technologyprotocol of energymeteringinstrument
2013-11-12发布
2014-04-15实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
O GB/T29871-2013
非科家团团目次易人半中前言 1范围
2规范性引用文件 3术语和定义 4通讯协议 4.1传输模式 4.2消息顿格式 5能源计量仪表类型及寄存器 5.1能源计量仪表类型 5.2能源计量仪表寄存器附录A（规范性附录） 计量单位代码表附录B（规范性附录） 功能码附录C（规范性附录） 循环穴余校验(CRC)算法附录D（资料性附录） 通讯示例
10 GB/T298712013
前用言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国计量器具管理标准化技术委员会（SAC/TC525）提出并归口。 本标准起草单位：福建省计量科学研究院、国家城市能源计量中心（福建）、福建海峡计量科技开发
中心、福建省能源计量重点实验室、福州上润精密仪器有限公司、福建东辉智能仪表有限公司、福州海华星测控技术有限公司、内蒙古自治区计量测试研究院、江苏省计量科学研究院。
本标准主要起草人：方辉、魏鹏、方仁桂、高廷金、林军、朱炜琳、肖振光、梁宏霞、马宇明。 GB/T 298712013
能源计量仪表通用数据接口技术协议
1范围
本标准规定了能源计量仪表的通讯协议、类型及寄存器的要求。 本标准适用于基于Modbus通信协议的能源计量仪表。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17167用能单位能源计量器具配备和管理通则 GB/T19582.2--2008基于Modbus协议的工业自动化网络规范 第2部分：Modbus协议在串
行链路上的实现指南
GB/T29873—2013能源计量数据公共平台数据传输协议
3术语和定义
GB17167、GB/T19582.2—2008和GB/T29873—2013界定的术语和定义适用于本文件。
4通讯协议
4.1传输模式
传输模式采用ModbusRTU模式，符合GB/T19582.2—2008中6.5.1的规定。 4.2消息顿格式
消息顿格式应符合图1的规定。
Modbus消息顿
起始符 ≥3.5字符
数据域 NX8 bit
地址域 8 bit
功能域 8 bit
校验域 16 bit
结束符 ≥3.5字符
图1消息顿格式
4.2.1起始符
标识一个消息顿的开始，一个消息顿至少要以发送3.5个字符时间的停顿间隔开始。 4.2.2地址域
地址域用8bit表示能源计量仪表的数据交换地址，最多支持247个设备，可能的能源计量仪表地
1 GB/T29871—2013
址是1一247（十进制），248一255为保留。地址0是用作广播地址，如用于广播校时等。能源计量仪表计量单位代码见附录A。 4.2.3功能域
功能域的规定如下： a) 功能域的长度为8bit，格式如图2所示，其中D7为应答标志； b) 当消息从数据集中采集终端发往能源计量仪表时，功能码将告之能源计量仪表需要执行哪些
行为，应答标志D7=0； c) 当能源计量仪表回应时，它使用应答标志D7来指示是正常回应还是有某种错误发生。对正
常回应，能源计量仪表回应相应的功能码。 对异常回应相应的功能码但D7=1。详细功能码见附录B。
DO
D4
D3
D7
说明： D7=0正常应 D7=1异常应答
图2 功能域格式
4.2.4数据域
数据域指定了走 起始地址和要读写 的寄存器数量等信息 4.2.5校验域
校验域长 度为 16bit，采用循环余校验（CR 校验码，见附录C。校验域附加在消息的最后，低字节在前，高字节在后。 4.2.6结束符
标识一顿信息的结束，一个消息顿至少要发送3.5个字符时间的停顿间隔表示顿结束。 4.2.7 通讯示例
通讯示例参照附录D。
5能源计量仪表类型及寄存器
5.1 能源计量仪表类型
常用的能源计量仪表类型和仪表代码见表1。
表1计量仪表类型和代码
代码 0x0001 0x0002
能源计量仪表类型
流量表热能表
2 GB/T29871—2013
表1(续)
能源计量仪表类型
代码 0x0003 0x0004 0x0005 0x0006
电能表称重仪表压力表温度表其他
0x0007—0xFFFF
5.2能源计量仪表寄存器
能源计量仪表寄存器地址从0x1000开始，寄存器地址0x1000，存储仪表类型；寄存器地址 0x1001一0x1003，存储日期时间，6字节BCD数分别表示秒分时日月年，低位在前；寄存器地址0x1004，存储能源计量仪表通道数；寄存器地址0x1005，存储每个通道数据占用寄存器数量。若是多通道能源计量仪表，根据地址0x1004和0x1005的内容决定每个通道所存数据的寄存器地址，每个通道的首地址的偏移量按每个通道数量占用的寄存器数量递增（例如在表2中，第1通道的起始数据寄存器地址为 0x1006，第2通道的起始数据寄存器地址为0x1029，依此类推）。具体详见表2～表7。
表2流量表寄存器说明
寄存器 0x1000
变量名称
数据类型
说 明
能源计量仪表类型
详见表1 6字节BCD数分别表示秒分时日月年，低位在前 2字节整型数，采用小端模式
0x1001—0x1003
日期时间
BCD
0x1004 0x1005
能源计量仪表通道数每个通道数据占用寄存器数量 INT
INT
REAL4是标准IEEE-754格式单精度浮点数，一般也称为FLOAT格式，采用小端模式见附录A
0x1006—1007
瞬时流量
REAL4
0x1008 0x1009—100A 0x100B 0x100C—100D 0x100E 0x100F—1012 0x1013—1016 0x1017 0x1018—101B 0x101C—101F
瞬时流量单位瞬时热流量瞬时热流量单位流体速度流体速度单位
REAL4
见附录A
REAL4
见附录A DOUBLE是标准IEEE-754格式双精确度浮点数
正累积流量
DOUBLE
负累积流量累积流量单位正累积热量负累积热量
DOUBLE
见附录A
DOUBLE DOUBLE
3 GB/T29871—2013
表2(续)
说 明
寄存器 0x1020 0x1021—1022 0x1023—1024 0x1025 0x1026—1027 0x1028 其他
变量名称
数据类型
累积热量单位温度1/进水温度温度2/回水温度温度单位压力过程值压力单位通道扩展
见附录A
REAL4 REAL4
见附录A
REAL4
表3 热能表寄存器说明
寄存器 0x1000
变量名称
数据类型
说
明
能源计量仪表类型
详见表 6字节BCD 数分别表示秒分时日月年，低位在前 2字节整型 数，采用小站 端模
日期时间能源计量仪表通道每个通道数据占用寄存器数量 INT
0x1001—0x100
BCD
0x1004 0x1005 0x1006—100 0x1008 0x1009—100A 0x100B 0x100C—100D 0x100E 0x100F—1010 0x1011 0x1012—1013 0x1014—1015 0x1016 其他
INT
REAL
瞬时流量瞬时流量单 位瞬时热流时热流量单位累积流量累积流量单位累积热量累积热量单位进水温度回水温度温度单位通道扩展
见附录A
EAL4
REAL4
见附录
REAL4
见附录
REAL4 REAL4
表4 电能表寄存器说明
寄存器 0x1000
变量名称
说 明
数据类型
能源计量仪表类型
详见表1 6字节BCD数分别表示秒分时日月年，低位在前
0x1001—0x1003
日期时间
BCD
4 GB/T29871—2013
表4（续）
寄存器 0x1004 0x1005 0x1006—1007 0x1008—1009 0x100A—100B 0x100C—100D 0x100E—100F 0x1010—1011 0x1012—1013 0x1014—1015 0x1016 10 0x1018 19 0x101A 01B 0x101C 01D 0x101E 0x101F 其他
变量名称
数据类型 INT
说 明
能源计量仪表通道数每个通道数据占用寄存器数量 INT
2字节整型数，采用小端模式
REAL4 REAL4 REAL4 REAL4 REAL4 REAL4 REAL4 REAL4 REAL4
当前总电能当前有功电能当前无功电能 A相有功电 A相无功电能 B相有功电能 B相无功电能 C相有功电能
C租 无功电能功率因数前一 电能前一月电能电能单位无功电能单位通道扩
一天
见附录A
表5称重仪表寄存器说明
寄存器 0x1000
变量名称
数据类型
说 明
能源计量仪表类型
详见表 6字节BCD数分别表示秒分时日月年，低位在前 2字节整型数，采用小端模式
日期时间
0x1001—0x1003
BCD
0x1004 0x1005 0x1006—1007 0x1008 0x1009—100A 0x100B—100C 0x100D 其他
INT
能源计量仪表通道数每个通道数据占用寄存器数量 INT 当前测量值
REAL4
单位累积值累积次数累积单位通道扩展
REAL4 INT
见附录A
5
