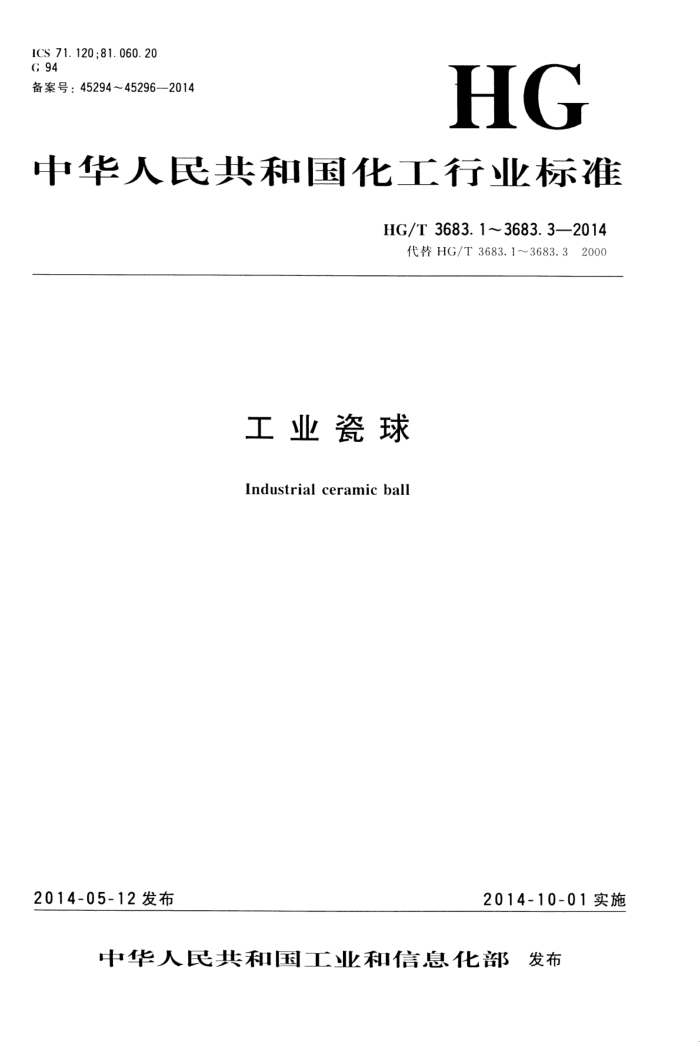

ICS 71.120;81.060.20 G 94 备案号：4529445296—2014
HG
中华人民共和国化工行业标准
HG/T3683.1~3683.3—2014
代替HG/T3683.13683.32000
工业瓷球
Industrialceramicball
2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部 发布 目 录
HG/T 3683.1:2014 工业瓷球 惰性瓷球 HG/T 3683.2 2014 工业瓷球 活性瓷球 HG/T 3683.3 2014 工业瓷球 开孔瓷球
(1) (9) (21)
I ICS 71.120;81.060.20 G 94 备案号：45295—2014
HG
中华人民共和国化工行业标准
HG/T 3683.2—2014 代替HG/T3683.22000
工业瓷球活性瓷球
Industrial ceramic ball Activated ceramic ball
2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部发布 HG/T 3683.2—2014
前言
HG/T3683《工业瓷球》分为3个部分：
第1部分：工业瓷球 交情性瓷球；第2部分：工业瓷球 活性瓷球；第3部分：工业瓷球 开孔瓷球。
本部分为HG/T3683的第2部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替HG/T3683.22 2000《工业瓷球 活性瓷球》，与HG/T3683.2--2000相比主要技术
变化如下：
降低了磨耗率指标；提高了部分规格的抗压强度指标。
本部分山中国有油和化学工业联合会提出。 本部分山全国非金属化工设备标准化技术委员会（SAC/TC162)III。 本部分起草单位：萍乡市中天化工料有限公司、萍乡市环球化工填料有限公司、中国有化工程建
设有限公司、工业陶瓷国家测试中心。
本部分主要起草人：陈静、刘家明、鄂树其、胡白斌、梁艳、王雷、邬海啸、胡兆阳1。 本部分所代替标准的历次版本发布情况为：
HG/T3683.22000。
(11)
I HG/T3683.2—2014
工业瓷球活性瓷球
1范围
本部分规定了活性瓷球的产品分类、要求、试验方法、检验规则、出厂文件及包装、运输和些运。 本部分适用于有油、化工及其他有关工业的反应器中充当支撑、覆盖和保护催化剂使用的活性
瓷球。
本部分规定的活性瓷球的适用温度范围为常温至600℃。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注明期的引用文件，仪注Ⅱ期的版本适用于本文件。凡是不注明H期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T4734陶瓷材料及制品化学分析方法 GB/T 6682 分析实验牵用水规格和试验方法 GB/T9721 化学试剂分子吸收分光光度法通则（紫外和可见光部分） GB/T 12810 实验室玻璃仪器玻璃量具的容量校准和使用方法 HG/T2976 化肥催化剂磨耗率的测定 HG/T3210 耐酸陶瓷材料性能试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
活性瓷球 activatedceramicball 以工业氧化铝和高岭土为主要原料，添加镍、钻、铝、钨等过渡金属氧化物，经成型、高温殿烧、浸溃
和活化等工艺过程制成的具有足够机械强度和一定催化活性的瓷球。 3. 2
活性组分 activatedcomponent 活性瓷球中对化学反应具有一定催化或助催化作用的物质，通常为镍、钻、、钨等过渡金属氧
化物。 4产品分类 4.1类型
活性瓷球按其所含活性组分情况分为3种类型：镍钳（Ni-Mo）型、镍钨（Ni-W）型和钻钼 (Co-Mo)型。 4.2规格
活性瓷球按其外席直径分为12种规格：Φ3mm、Φ6mm、Φ8mm、Φ10mm、Φ13mm、Φ16mm、 @20mm.@25mm、@30mm.@38mm，@50mm@76mm。 4.3其他
其他规格和型式的活性瓷球可出供需双方协商制造，其质量要求除合同专门规定外，仍应符合本部分的规定。
(13)
1 HG/T3683.22014
6.2尺寸偏差
尺寸偏用量程为0~150mm、分度值不低于0.1mm的卡尺测量，测量相4.乘直的两个点，取其算术平均值作为测量结果。 6.3化学分析 6.3.1活性瓷球中A123的测定按GB/T4734的规定进行 6.3.2活性瓷球中过渡金属氧化物的测定应符合附录A的规定。 6.4孔体积
准确称量凹干燥至恒重的活性瓷球试样20g～30g，精确至0.01g。将试样放人蒸馏水中完全没透，沸10min～15min，然后于水中冷至室温。取出试样，川混布擦去试样表i的水分，迅速称量，按公式（1)计算试样的孔体积：
m21 Pllz0mI
V孔
...(1)
式中： V 试样的孔体积的数值，单位为毫升每克（ml./g)； m1 1试样的称量值，单位为克（g）； m2 饱含水试样的称量值，单位为克（g）； P1l2(0 水的密度的数值，单位为克每毫升（g/ml），计算时取p:0=1.0g/mL。
6.5磨耗率
测试活性瓷球磨耗率所用磨料罐的直径应为活性瓷球直径的8～10倍，磨料罐的长度为其直径的 2倍，其他按HG/T2976的规定。 6.6耐急变温差
活性瓷球耐急变温差的测试按HG/T3210的规定进行。 6.7抗压强度
选用具有足够压力并能调节控制加载速度、测力精度为一级的试验机，取至少10个活性瓷球为试样。分别将试样置于试验机压板i正，平稳均匀地以5mm/min～20mm/min或0.5kN/min~ 2.5kN/min的速度加载，读取试样破坏时的压力值，计算其算术平均值作为试验结果。 7检验规则 7. 1 检验分类
产品检验分型式检验和出厂检验两种。 7.1.1型式检验
产品的型式检验每年进行一次，检验项目为本部分规定的全部项目。 有下列情况之一时，还应进行型式检验： a） 产品的结构、原料或工艺有较大改变，可能彪响产品性能时； b）产品生产发生转产、停产后恢复生产时； c） 出厂检验结果与1次型式检验有较大差异时； d）国家有关法令、法规要求时； e）合同规定时。
7.1.2出厂检验
所有产品出厂前必须做出厂检验，检验项日为本部分第5章规定的外观质量、尺寸偏差、化学成分、 孔体积、磨耗率和抗压强度6项。 7.2组批规则
活性瓷球应按批进行验收。以相同原材料、工艺和设备等条件下制成的产品50t作为一批，不足
(15)
3 HG/T3683.2—2014 50t亦按一批计。 7.3抽样规则
对每批产品应采用具有代表性、随机性的方式进行抽样。根据产品的不同规格、按表3的规定抽取不同数量的样品。将样品混合均匀，按四分法抽取其中的1/4用于进行外观质量和尺寸检验，再从中任取相应的数量进行理化性能测试
表3 不同规格活性瓷球的检验抽样方案
规格Φ/mm 抽样数/颗 7.4判定规则 7.4.1对于活性瓷球的外观质量和外形尺寸检验，不合格率不超过10%时，判该批产品为合格；如不合格率超过10%时，则应从同一批产品中抽取双倍数量的样品进行复验，以复验结果作为最终结果，如复验结果的不合格率仍超过10%，则判该批产品为不合格；首次检验的不合格率超过20%时，判该批产品为不合格。 7.4.2对于活性瓷球的物理化学性能检验，全部项目均合格，判该批产品为合格；如有一项指标不合格，则需从同一批产品中抽取同样数量的试样，对该项目进行复验，以复验结果和首检结果的平均值作为最终结果，如仍不合格，则判该批产品为不合格；首检时，如有两项以上指标同时不合格，则判该批产品为不合格 7.4.3凡因外观质量或尺寸超差被判为不合格的一批产品，允许供方剔除不合格品后重新组批提交检验。 8出厂文件
16 20 25
10
13
50
30
38
76
OC
80
60
40
活性瓷球出厂应有合格证和使用说明书，并标明以下内容： a）产品名称、标准编号、商标； b）产品的规格； c）产品的生产批号； d）生产企业名称、详细地址和联系电话。
9包装、运输和贮存 9.1活性瓷球包装时必须牢靠，以保证在运输过程中不产生破损。 9.2活性瓷球在运输和装卸时要平稳、轻放，严禁抛掷。 9.3活性瓷球应该在清洁的仓库或有遮盖的库棚些存。
