ICS 83.120 Q 23

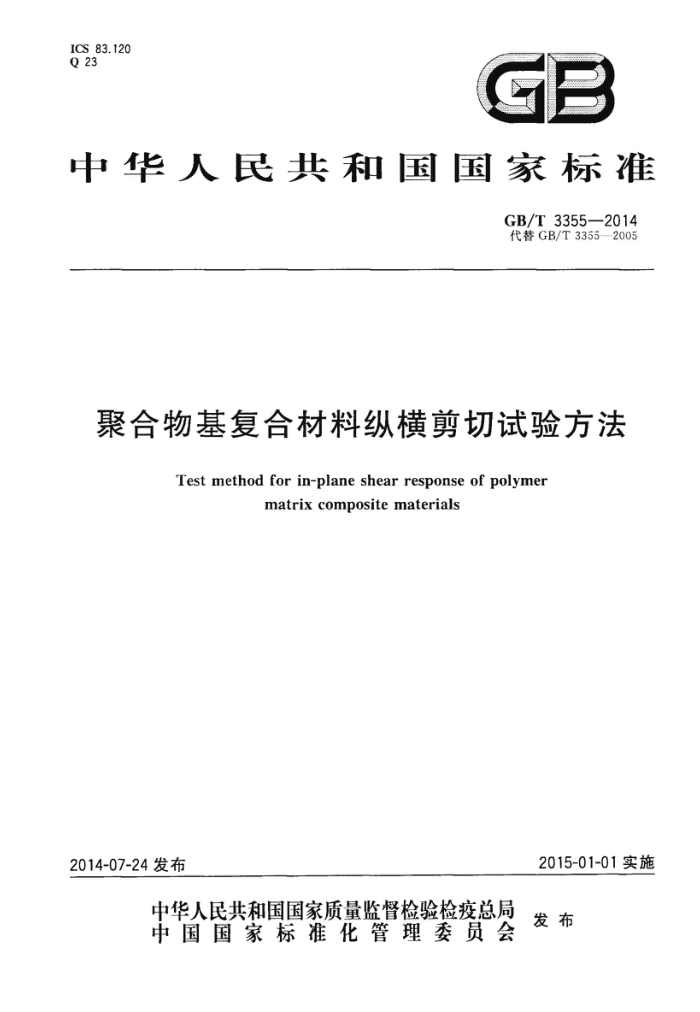

中华人民共和国国家标准
GB/T3355—2014 代替GB/T3355—2005
聚合物基复合材料纵横剪切试验方法
Test methodfor in-planeshearresponseofpolymer
matrixcompositematerials
2015-01-01实施
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T3355—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3355—2005《纤维增强塑料纵横剪切试验方法》。本标准与GB/T3355-2005
相比，主要变化如下：
一标准名称由《纤维增强塑料纵横剪切试验方法》改为了《聚合物基复合材料纵横剪切试验方
法》； -将适用范围由原“测定单向纤维或织物增强塑料平板的纵横剪切弹性模量、纵横剪切强度和纵横剪切应力-应变曲线”更改为连续纤维（单向带或织物)增强聚合物基复合材料层合板纵横剪切性能的测定”；删除3.1纵横剪切术语定义，增加了0.2%剪切强度的术语定义； -增加第4章方法原理；将试验设备单独列为一章（见第5章），其中增加了有关环境箱的条款（见5.2)；将试样宽度由“25mm土0.5mm”改为“25mm士0.1mm”，同时删除了对试样加强片的要求，增强了应片计布置图和对试样长度方向平行度的要求（见6.2)；将“试样厚度为[45°一45°.，其中对单向层合板（16、20或24层），4≤n≤6，仲裁试样厚度h 为3s层合板的厚度，对于织物层合板（8、12或16层），4≤n≤6”改为：“试样的铺层顺序为 [45/一45]（复合材料子层合板重复铺贴n次后，再进行对称铺贴）。其中对于单向带，4≤n≤6；对于织物，2≤n≤4"（见6.1,2005年版的4.2）；在试验环境条件节中增加了非实验室标准环境条件（见7.1.2)；
一在试样状态调节一节中增加了湿态试样状态的内容（见7.2.2)；
在6.2和7.3中增加了对引伸计和应变片安装的详细说明；
-
一增加了测量弯曲百分比的要求（见7.3)；将剪切强度符号由“t”改为了“S”，将剪应力符号由“ti”改为了“”，将剪切弹性模量符号由 “G”改为了"G2”（见9.1、9.2)；修改了对剪切强度的定义（见9.1)； -增加了测量剪切弹性模量的应变范围（见9.2）；增加了0.2%剪切强度、0.2%剪应变和极限剪应变的概念（见9.3、9.4)。
-
一
本标准由中国建筑材料联合会、中国航空工业集团公司提出。 本标准由全国纤维增强塑料标准化技术委员会全国航空器标准化技术委员会（SAC/TC435）
归口。
本标准起草单位：中国飞机强度研究所、中国航空工业集团公司北京航空材料研究院。 本标准主要起草人：周建锋、杨胜春、沈真、张子龙、陈新文、孙坚石、肖娟、张立鹏本标准的历次版本发布情况为：
GB/T3355—1982,GB/T3355—2005。 GB/T3355—2014
聚合物基复合材料纵横剪切试验方法
1范围
本标准规定了聚合物基复合材料层合板纵横剪切性能试验方法的试验设备、试样、试验步骤、计算和试验报告。
本标准适用于连续纤维（单向带或织物)增强聚合物基复合材料层合板纵横剪切性能的测定，适用的复合材料形式仅限于承受拉伸载荷方向为土45°铺层的连续纤维层合板。
2规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1446纤维增强塑料性能试验方法总则 GB/T3961 纤维增强塑料术语
3 术语和定义
GB/T3961界定的以及下列术语和定义适用于本文件，
3.1
0.2%剪切强度 0.2%offsetshearstrength 过剪应变轴上偏离零点0.2%剪应变，作平行于剪切应力-应变曲线线性段的直线，该直线与剪切应
力-应变曲线交点所对应的剪应力值即0.2%剪切强度。
4方法原理
通过对[士45]层合板试样施加单轴拉伸载荷测定聚合物基复合材料纵横剪切性能。
5试验设备
5.1 试验机与测试仪器
试验机和测试仪器应符合GB/T1446的规定。 5.2 2环境箱
环境箱的控制精度应满足试验要求，经计量检定合格，并在有效期内使用。
6试样
6.1铺层形式
试样的铺层顺序为[45/一45]（复合材料子层合板重复铺贴n次后，再进行对称铺贴）。其中对于
1 GB/T3355—2014
单向带，4≤n≤6；对于织物，2≤n≤4。 6.2试样形状和尺寸
试样形状和尺寸见图1。
单位为毫米
/0.2A
102
45° 45°
125
1
250
说明：
试样；横向应变计；纵向应变计；试样厚度。
1- 2 3 h
图1试样几何形状和应变计布置示意图
6.3试样制备
试样制备按GB/T1446的规定。 6.4试样数量
每组有效试样应不少于5个。
7试验条件
7.1 试验环境条件 7.1.1 实验室标准环境条件
实验室标准环境条件应满足GB/T1446的规定。 7.1.2非实验室标准环境条件 7.1.2.1高温试验环境条件
首先将环境箱和试验夹具预热到规定的试验温度，然后将试样加热到规定的试验温度，并用与试样试验段直接接触的温度传感器加以校验。对干态试样，在试样达到试验温度后，保温5min～10min开始试验；对湿态试样，在试样达到试验温度后，保温2min～3min开始试验。试验中试样温度保持在规定试验温度的士3℃范围内。 7.1.2.2低温（低于零度）试验环境条件
首先将环境箱和试验夹具冷却到规定的试验温度，然后将试样冷却到规定的试验温度，并用与试样试验段直接接触的温度传感器加以校验。对干态试样，在试样达到试验温度后，保温5min～10min开始试验。试验中试样温度保持在规定试验温度的士3℃范围内。
2 GB/T 3355—2014
7.2试样状态调节 7.2.1 干态试样状态调节
试验前，试样在实验室标准环境条件下至少放置24h。 7.2.2 湿态试样状态调节
试验前，应在规定的温度和湿度条件下使试样达到所要求的吸湿状态。推荐的温度和湿度条件如下：
a) 温度：70℃±3℃； b）相对湿度：(85±5)%。 湿态试样状态调节结束后，应将试样用湿布包裹放入密封袋内，直到进行力学试验，试样在密封袋
内的储存时间应不超过14d。若在湿态试样状态调节结束后对试样粘贴应变计，则可在实验室标准环境下进行，但应变计粘贴时间不应超过2h。 7.3应变计和引伸计安装
每组试样中选择1～2个试样，在其工作段中心两个表面对称位置背对背地安装双向引伸计（见图2)或粘贴应变计（见图1)，并按式(1)计算试样的弯曲百分比：
B, IET-Ebl X100%
(1 )
Er+Ebi
式中： B，一试样弯曲百分比，%；
-正面传感器显示的应变，单位为毫米每毫米（mm/mm）；背面传感器显示的应变，单位为毫米每毫米（mm/mm）。
Er Eb
说明： —1"双向引伸计；
1-
2—试样； 3- - 2#双向引伸计。
图2双向引伸计安装示意图
3
