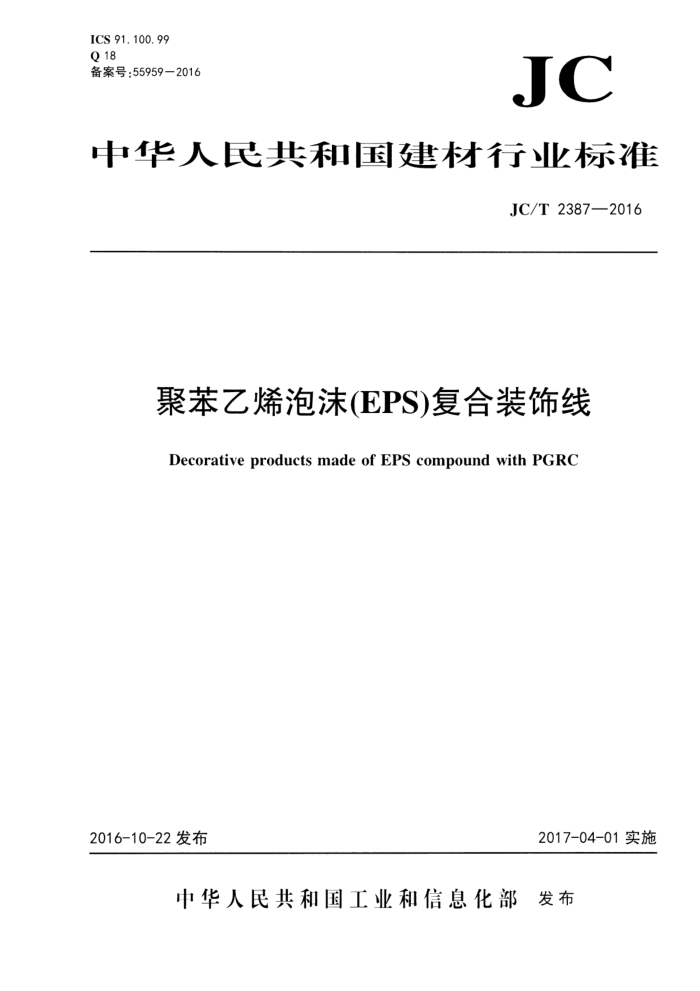

ICS 91.100.99 Q 18 备案号：559592016
JC
中华人民共和国建材行业标准
JC/T 2387—2016
聚苯乙烯泡沫(EPS)复合装饰线
DecorativeproductsmadeofEPScompoundwithPGRC
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JC/T2387—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：建筑材料工业技术情报研究所、杭州欧锋装饰工程有限公司、安徽京工建新
型建筑材料有限公司、河北福瑞德高新建材有限公司、江西省龙腾实业有限公司、秦皇岛慕湖建材有限公司、迪亚爱柯节能科技（上海)有限公司
本标准参加起草单位：北京敬业达新型建筑材料有限公司、北京悦筑新天节能科技有限公司、中国矿业大学（北京）、建筑材料工业技术监督研究中心、四川省欧威新型建材有限公司、陕西融祥塑业有限公司、青岛璐海建筑材料有限公司、青岛鑫天宇节能工程有限公司、黑龙江华彩建材科技有限公司、陕西旭峰建筑装饰工程有限公司、郑州华晨外墙保温材料有限公司、上海华缘建筑工程有限公司、南宁市高品保温建材有限责任公司、贵州西奥建筑节能科技有限公司、宁波英硕建筑节能材料有限公司、昆明润能达环保科技有限公司、宁波卫山多宝建材有限公司、大连泰和装饰构件有限公司、宁夏金石伟业建筑装饰工程有限公司、北京康明新型建筑材料有限责任公司、北京昊饰顺新型建筑材料有限责任公司、 中材联合砂浆技术研究院（北京)有限公司、北京名昂瑞祥科技有限公司、南通金江砂纳米建材有限公司、 福建欣达邦装饰材料有限公司、新疆布尔津南山环保建材有限责任公司、江苏卧牛山保温防水技术有限公司、青岛艺恒辉环境艺术工程有限公司。
本标准主要起草人：陈晶、郭群、陈少纯、钱峰、张鸿磊、何佳明、陈建、王欣宇、岳希茹、左彦峰、王冬、朱立德、尚文广、谌凡、石恩华、宋长友、童程罡、夏寒、袁振、周朝双、李国梁、冯海、 胡国栋、孙国涛、刘旭锋、赵龙生、徐斌、魏志锋、杨景龙、王磊、杨刚、林建培、欧洪米、石建武师海霞、马永胜、陈述、李振宇、王友明、倪蔡辉、李强、马旺坤、李突奕腾、张建、安立军、刘恩广、 成时亮、袁本青。
本标准委托建筑材料工业技术情报研究所负责解释。 本标准为首次发布。 JC/T2387—2016
聚苯乙烯泡沫（EPS）复合装饰线
1范围
本标准规定了聚苯乙烯泡沫（EPS)复合装饰线的术语和定义、分类和标记、一般规定、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建筑装饰工程用聚苯乙烯泡沫（EPS)复合装饰线及制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8624建筑材料及制品燃烧性能分级 GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料 GB/T29906-2013模塑聚苯板薄抹灰外墙外保温系统材料 JC/T841耐碱玻璃纤维网布 JC/T940--2004玻璃纤维增强水泥（GRC)装饰制品 JC/T993外墙外保温用膨胀聚苯板乙烯板抹面胶浆
3术语和定义
GB/T29906一2013界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 29906-2013中的某些术语和定义。 3. 1
抹面胶浆 basecoat 由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性
能的抹面材料。
[GB/T29906—2013，定义3.5.1]
3. 2
玻璃纤维网格布glassfiber-mesh 表面经高分子材料涂覆处理的、具有耐碱功能的玻璃纤维网布，作为增强材料内置于抹面胶浆中，
用以提高抹面层的抗裂性。
[GB/T29906—2013，定义3.5.2]
3. 3
聚苯乙烯泡沫（EPS）复合装饰线decorativeproductsmadeofEPScompoundwithPGRC 由机械加工的模塑聚苯乙烯泡沫塑料（EPS）、玻璃纤维网格布和抹面胶浆在工厂预制而成的装饰
制品。
1 JC/T2387—2016
分类和标记
4
4.1分类
按照产品的抗冲击强度分为：普通型(P)和增强型(Z）。 4. 2 标记
产品按以下顺序进行标记：产品名称、分类、标准编号。 示例：普通型聚苯乙烯泡沫(EPS)复合装饰线的标记为：
聚苯乙烯泡沫（EPS）复合装饰线P.IC/T2387—2016
5一般规定
5.1原材料 5.1.1 模塑聚苯乙烯泡沫塑料(EPS)
应用前应陈化40d及以上。表观密度不小于18kg/m，燃烧等级不低于GB8624中规定的B级。 其余指标应符合GB/T10801.1的规定。 5.1.2抹面胶浆
应符合JC/T993的规定。 5.1.3玻璃纤维网格布
应符合JC/T841的规定。 5.2制造
聚苯乙烯泡沫（EPS)复合装饰线应按设计图纸制造，成品应在工厂内养护28d龄期后方可出厂。
6要求
6.1尺寸允许偏差
规格尺寸由供需双方商定。尺寸允许偏差应符合表1的规定。
表1 尺寸允许偏差
单位为毫米
允许偏差 ≤±5. 0 ≤±2.0 ≤±2.0
项目长度(L) 宽度(W) 高度(H)
6. 2 外观质量
外观质量应符合表2的规定。
2 JC/T23872016
表2 外观质量
缺陷种类
质量要求 30
最小尺寸不得大于/m 最大尺寸不得大于/mm
缺棱掉角
70 2 不允许不允许 ≤0.5% 不多于1处/件
大于以上尺寸的缺棱掉角个数，不多于/个裂纹漏网
占总面积数量
蜂窝麻面
6.3 物理力学性能
聚苯乙烯泡沫(EPS)复合装饰线的物理力学性能应符合表3的规定。
表3 聚苯乙烯泡沫（EPS)复合装饰线的物理力学性能指标
性能指标
项目
普通型(P) 2 ~ 4
增强型(2) 4~6
抹面胶浆层厚度/m 吸水量/（g/m) 抗冲击强度/J 拉伸粘结强度/MPa
≤500
3. 0
6. 0
≥0.10，且破坏部位位于EPS板内
表面无裂纹、空鼓、起泡、剥离现象，抹面层与EPS板的拉伸粘结强度应不小于0.10MPa，且破坏部位位于EPS板内。
耐冻融(30次）
试验方法
7
7. 1 标准试验条件
标准试验条件为空气温度(23土5)℃、相对湿度(50土10)%。 7.2 试样尺寸及数量
尺寸允许偏差、外观质量和抹面胶浆层厚度在送检试件上检测。其他性能检测的试样直接从试件上按表4中要求随机截取。
3
