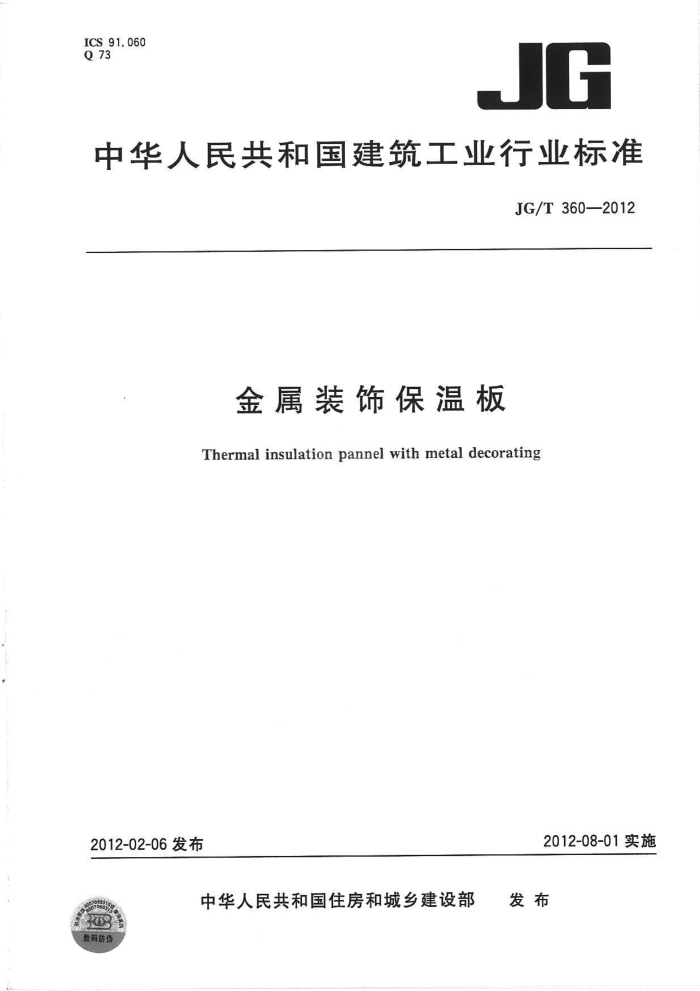

ICS 91.060 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T360—2012
金属装饰保温板 Thermal insulationpannel with metal decorating
2012-08-01实施
2012-02-06发布
中华人民共和国住房和城乡建设部 发布
308 数码防伪 JG/T360—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：国家建筑材料测试中心。 本标准参加起草单位：南通华新建工集团有限公司、安徽罗宝建筑节能材料有限公司、常州双欧板
业有限公司、上海衡峰氟碳材料有限公司、广州市奥雅雷诺贝尔铝业有限公司、上海吉祥科技发展（集团）有限公司、佛山市顺德区宝丽雅塑铝复合板材有限公司、常州天晟新材料股份有限公司、江苏博思源节能科技有限公司、江西泓泰企业集团有限公司、江阴天虹板业有限公司、鳄鱼制漆（上海）有限公司、江苏美涂士节能科技有限公司、北京北海建材有限公司。
本标准主要起草人：蒋荃、刘玉军、章季、刘婷婷、刘翼、杨红玉、赵春芝、马丽萍、刘永民。
I JG/T360—2012
金属装饰保温板
1范围
本标准规定了金属装饰保温板的术语和定义、分类及标记、材料、要求、试验方法、检验规则、标志、 包装、运输及贮存。
本标准适用于民用建筑墙体和屋面装饰的金属装饰保温板，其他用途金属装饰保温板也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1452--2005夹层结构平拉强度试验方法[ASTMC297—94(1999) GB/T1740漆膜耐湿热测定法 GB/T1766色漆和清漆涂层老化的评级方法 GB/T2406.2一2009塑料用氧指数法测定燃烧行为第2部分：室温试验 GB/T3190变形铝及铝合金化学成分 GB/T3280 不锈钢冷轧钢板和钢带 GB/T3880.2一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T3880.3 一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T4956 磁性基体上非磁性覆盖层覆盖层厚度测量 磁性法（GB/T4956一2003
ISO2178:1982,IDT)
GB/T4957非磁性基体金属上非导电覆盖层 覆盖层厚度测量涡流方法（GB/T4957—2003， ISO2360:1982,IDT)
GB/T6739涂膜硬度铅笔测定法 GB8624—2006 6建筑材料及制品燃烧性能分级 GB/T8813硬质泡沫塑料压缩性能的测定（GB/T8813—2008，ISO844：2004，IDT） GB/T9286 色漆和清漆漆膜的划格试验 GB/T9754 色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定
(GB/T9754—2007,ISO2813:1994,IDT)
GB/T10125 人造气氛腐蚀试验盐雾试验（GB/T10125—1997，ISO9227:1990) GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法 GB/T11942 彩色建筑材料色度测量方法 GB/T12754 彩色涂层钢板及钢带 GB/T13448—2006彩色涂层钢板及钢带试验方法 GB/T16259—2008建筑材料人工气候加速老化试验方法 GB/T20974绝热用硬质酚醛泡沫制品（PF） JGJ144外墙外保温工程技术规程
1 JG/T360—2012
3术语和定义
下列术语和定义适用于本文件。
3.1
金属装饰保温板thermalinsulationpanelwithmetaldecorating 由金属或金属复合板作为面板，和保温材料复合而成的集节能与装饰为一体的板材。
3.2
饰面层decoratingcoat 在金属表面起装饰性和保护性作用的覆盖层。
3. 3
保温层thermalinsulationlayer 起保温作用的构造层。
3.4
症点spot 产品装饰面层非损伤性的局部缺陷
3.5
鼓泡babble 产品表面非装饰性的局部凸起
3.6
高耐候 high weatherability 材料/制品具有优异的抵抗因受到光照射、温度变化、湿度变化等外界条件影响而出现褪色、变
色、龟裂、粉化及性能下降等的能力。 3.7
粘贴式pasting 在基层墙体上采用粘接或者粘接辅以锚栓进行固定的安装方式。
3.8
挂板式hanging 在基层墙体上采用固定龙骨后再进行挂装的安装方式
4 分类和标记
4.1分类 4.1.1 按耐候类别分类
高耐候涂层，代号为HC； b）普通耐候涂层，代号为GC。
a)
4.1.2 按饰面层材质分类
a) 氟碳，代号为FC； b) 聚酯，代号为PET；
丙烯酸，代号为AC； d) 其他，代号为OC。 2
c)
中国干粉砂浆论坛搜集整理http://
TI JG/T360—2012
4.1.3 按面板材质分类
a) 涂层铝板，代号为AL； b) 涂层钢板，代号为CS； c) 金属复合板，代号为MC， d) 其他，代号为OM。
4.1.4 按保温材料分类
a) 模塑聚苯乙烯，代号为EPS； b) 挤塑聚苯乙烯，代号为XPS； c) 聚氨酯，代号为PU； d) 酚醛树脂，代号为PF； e) 聚氯乙烯泡沫，代号为PVC； f) 其他，代号为OI。
4.1.5 按安装方式分类
a) 粘贴式，代号为P； b）挂板式，代号为H。
4.2标记 4.2.1标记方法
按金属装饰保温板的产品名称、耐候类别、饰面层材质、面板材质及厚度、保温材料及厚度、安装方式、燃烧性能等级和标准号顺序进行标记。
JG/T360—2012 燃烧性能等级安装方式保温材料及厚度面板材质及厚度饰面层材质耐候类别
金属装饰保温板 二 0--0 口
4.2.2标记示例
示例：饰面涂层为高耐候氟碳涂层、饰面金属为1.0mm厚铝板、保温材料为40mm厚挤塑聚苯乙烯板、燃烧性能等级为
C级、粘贴安装的金属装饰保温板，标记为：
金属装饰保温板HCFC-1.0AL-40XPSCPJG/T360—2012
5材料
5.1面板材质 5.1.1涂层铝基板的化学成分、力学性能和基材厚度偏差应分别符合GB/T3190、GB/T3880.2和 GB/T3880.3的规定，厚度不宜小于1.0mm。
3
