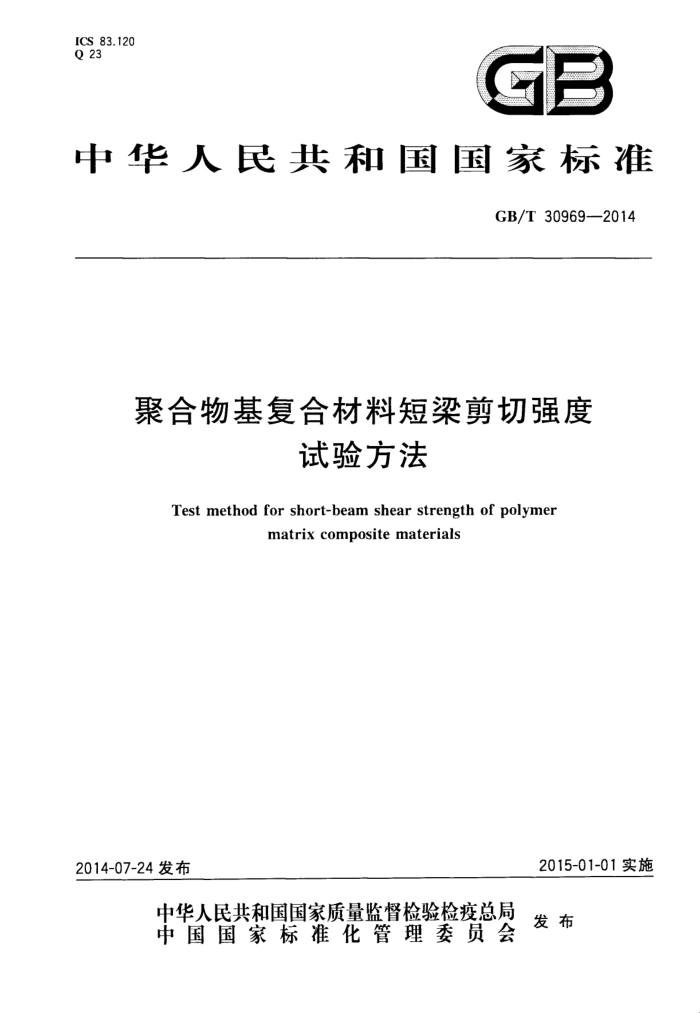

ICS 83.120 Q 23
GB
中华人民共和国国家标准
GB/T30969—2014
聚合物基复合材料短梁剪切强度
试验方法
Test method for short-beam shear strength of polymer
matrix composite materials
2015-01-01实施
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30969—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会、中国航空工业集团公司提出。 本标准由全国纤维增强塑料标准化技术委员会、全国航空器标准化技术委员会（SAC/TC435）
归口。
本标准起草单位：中国飞机强度研究所、中国航空工业集团公司北京航空材料研究院。 本标准主要起草人：谢佳卉、杨胜春、沈真、沈薇、李雪琴、孙坚石、周建锋、肖娟。
1 GB/T 30969—2014
聚合物基复合材料短梁剪切强度
试验方法
1范围
本标准规定了聚合物基复合材料短梁剪切强度试验方法的试验设备、试样、试验步骤、计算和试验报告。
本标准适用于连续纤维增强聚合物基复合材料短梁剪切强度的测定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1446 6纤维增强塑料性能试验方法总则 GB/T3961 1纤维增强塑料术语
3 术语和定义
GB/T3961界定的术语和定义适用于本文件。
A 方法原理
采用小跨厚比三点弯曲法，获得试样的短梁剪切强度。
5 试验设备
5.1 试验机与测试仪器
试验机和测试仪器应符合GB/T1446的规定。 5.2 2加载头和支座 5.2.1平板试样
试验夹具的加载头半径为3mm，2个支座的半径为1.5mm，加载头和支座的长度至少应超出试样宽度4mm，硬度为HRC40~45，见图1。
1 GB/T 30969—2014
P 2
说明： 1 加载头； 2 试样；
支座； R 加载头半径，R=3mm；
3
支座半径，r=1.5mm；跨距，l=4h；
r
1 L 试样长度； A
压力。
图1平板试样加载示意图
5.2.2 曲板试样
试验夹具的加载头半径为3mm，支座采用2块平板，加载头和支座的长度至少应超出试样宽度 4mm，硬度为HRC40~45，见图2。
p/2
P/2
说明： 1 一加载头； 2——试样；
支座；
3
R 加载头半径，R=3mm；
跨距，1=4h；
1
P 压力。
图2曲板试样加载示意图
5.3环境箱
环境箱的控制精度应满足试验要求，经计量检定合格，并在有效期内使用。 2 GB/T30969—2014
6 试样 6.1 铺层形式
试样可采用0°单向板和多向对称均衡层合板，对多向层合板，沿长度方向的纤维含量应不少于10%。 6.2 试样形状与尺寸 6.2.1 平板试样
平板试样的形状见图3，试样的几何尺寸要求如下： a） 试样厚度：h=2mm~6mm； b) 试样宽度：W=（2～3)h； c) 试样长度：L=5h+10mm。
?
/10.083 0.088 st
铺层方向相对于③的公差为士0.5°。
图3平板试样示意图
6.2.2 曲板试样
曲板试样的形状见图4，试样的几何尺寸要求如下： a) 试样厚度：h=2mm~6mm； b) 试样宽度：w=（2~3)h；
试样长度（最小弦长）：L=5h+10mm； d) 圆心角：6≤30°； e) 曲率半径：R，=L/2sin(0/2）一h。
c)
