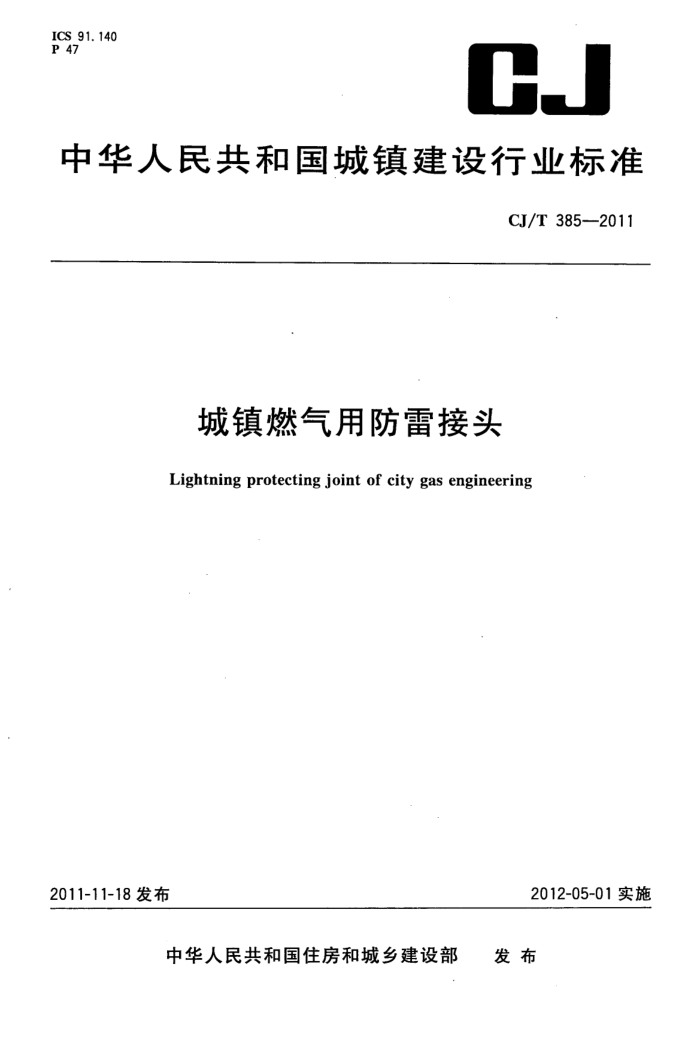

ICS 91.140 P 47
CJ
中华人民共和国城镇建设行业标准
CJ/T3852011
城镇燃气用防雷接头
Lightning protecting joint of city gas engineering
2012-05-01实施
2011-11-18发布
发布
中华人民共和国住房和城乡建设部 CJ/T 385—2011
自 次
前言 1 范围 2规范性引用文件 3 术语和定义 4分类、型号和规格
4.1分类 . 4.2型号 4.3规格 5要求 5.1基本要求 5.2材料 ..+ 5.3外观 .. 5.4结构 5.5性能 6试验方法 6.1耐冲击性能试验 6.2气密性能试验 6.3强度性能试验 6.4 电绝缘强度性能试验 6.5 拉伸性能试验 6.6 耐候性能试验
..
-+
检验规则 7.1 出厂检验 7.2 型式检验 7.3 检验项目不合格分类
1
8标识、包装、运输和贮存 8.1标识 8.2包装 8.3运输 8.4存附录A（资料性附录） 防雷接头安装使用要求参考文献 CJ/T385—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：重庆新大福机械有限责任公司、中国市政工程华北设计研究总院、特瑞斯信力（常
州)燃气设备有限公司。
本标准主要起草人：华永康、刘斌、郑劾。
- CJ/T385-—2011
城镇燃气用防雷接头
1范围
本标准规定了城镇燃气用防雷接头（简称防雷接头）的术语和定义，分类、型号和规格，要求，试验方法，检验规则，标识、包装、运输和贮存。
本标准适用于公称尺寸DN<150，公称压力PN≤0.4MPa的用户燃气管道用防闪电电涌侵人的接头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1047管道元件DN(公称尺寸）的定义和选用 GB/T1048管道元件PN(公称压力）的定义和选用 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T8163输送流体用无缝钢管 GB/T8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 9440 可锻铸铁件 GB/T9711.1石油天然气工业输送钢管交货技术条件第1部分：A级钢管 GB/T9711.2 石油天然气工业输送钢管交货技术条件第2部分：B级钢管 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T14976流体输送用不锈钢无缝钢管 GB15558.1 燃气用埋地聚乙烯(PE)管道系统第1部分：管材 GB/T23257埋地钢质管道聚乙烯防腐层 GB50057—2010建筑物防雷设计规范 GB50251输气管道工程设计规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
防雷接头lightningprotectionjoint 用于用户燃气管道，将室内设备和设施与户外金属管道绝缘隔离的具有防闪电电通侵入功能的管
道接头。防雷接头结构见图1。
1 CJ/T385—2011
L
说明： 1- 金属短管；一绝缘材料；
2- 3~
一锁紧套。
a) 焊接的防雷接头
I.
说明：
一金属短管；锁紧套；绝缘套管；
3-
1
一绝缘材料；一定位圈。
1
5.
b) 螺纹连接的防留接头图1 防雷接头结构示意图
3. 2
闪电电涌侵入lightningsurgeonincomingservices 由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵人屋
内，危及人身安全或损坏设备。
[GB50057—2010,2.0.18]
4 分类、型号和规格 4.1分类
按连接方式分为以下两种：
2
