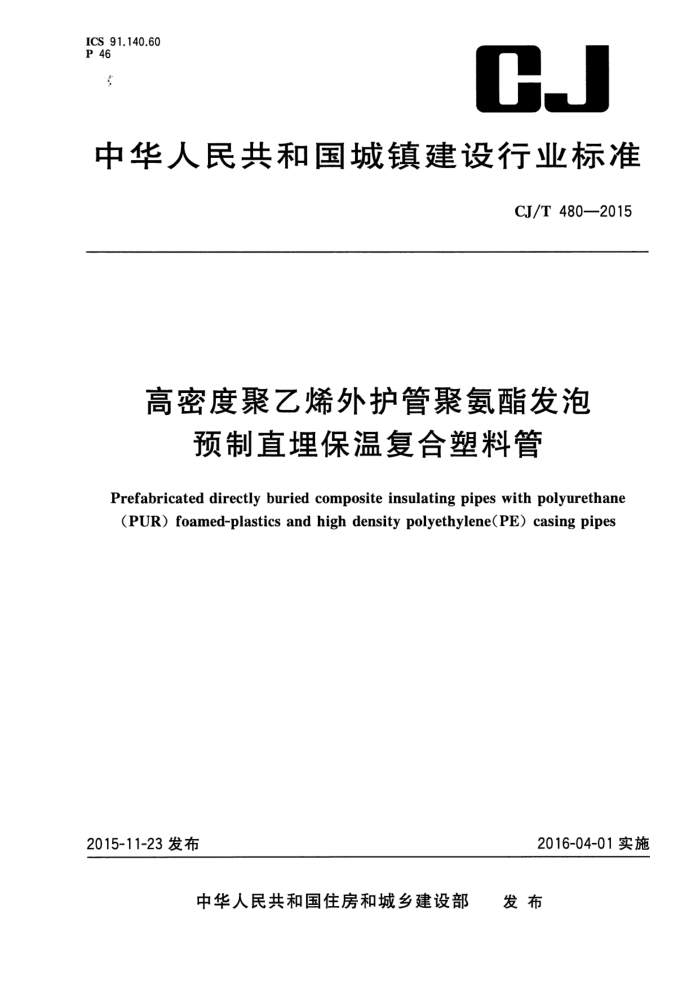

ICS 91.140.60 P 46
CJ
:
中华人民共和国城镇建设行业标准
CJ/T 480—2015
高密度聚乙烯外护管聚氨酯发泡
预制直理保温复合塑料管
Prefabricated directly buried composite insulating pipes with polyurethane (PUR)foamed-plasticsandhighdensitypolyethylene(PE)casingpipes
2015-11-23发布
2016-04-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T480—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义、缩略语 4 结构、分类与标记· 5 材料 6 要求 7 试验方法 8 检验规则
...
5
14 18
标志、运输和贮存
9 CJ/T 480—2015
前言
本标准按照GB/T1.1一2009给出的规定起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部供热标准化技术委员会归口。 本标准起草单位：中国建筑科学研究院、天津军星管业集团有限公司、天津鸿泰管业有限公司、浙江
飞鱼实业有限公司、广东联塑科技实业有限公司、淄博洁林塑料制管有限公司、河北宝路七星塑业有限公司、宏岳塑胶集团有限公司、北京建筑技术发展有限责任公司、浙江伟星新型建材股份有限公司、国家化学建筑材料测试中心（建工测试部）、关津市建材业协会、佛山市日丰企业有限公司、福建恒杰塑业新材料有限公司、南京菲时特实业有限公司、顾地科技股份有限公司、永高股份有限公司、宁夏青龙塑料管材有限公司、山东海丽管道科技有限公司、唐山兴邦管道工程设备有限公司。河北泉恩高科技管业有限公司。
本标准主要起草人：黄家文、夏成文、瞿桂然、胡文革、陈国南、薛彦超、徐红越、祖国富、李庆华、 李大治、李鑫、朱锐、周崇谊、李白千、许建钦、曹迪恒、付志敏、黄剑、鲁忠瑛、孙海英、邱华伟、袁本海。
I CJ/T480—2015
高密度聚乙烯外护管聚氨酯发泡
预制直理保温复合塑料管
1范围
本标准规定了高密度聚乙烯外护管聚氨酯发泡预制直理保温复合塑料管的术语和定义、缩略语、结
构、分类与标记、材料、要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于供热、供暖及生活热水输送系统使用的高密度聚乙烯外护管发泡预制直埋保温复合
塑料管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T 6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T6343 泡沫塑料及橡胶表观密度的测定 GB/T6671 热塑性塑料管材纵向回缩率的测定 GB/T8804.3热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材 GB/T8802 热塑性塑料管材、管件维卡软化温度的测定 GB/T8806 塑料管道系统塑料部件尺寸的测定 GB/T 8813 硬质泡沫塑料压缩性能的测定 GB/T 9647 热塑性塑料管材环刚度的测定 GB/T 10799 硬质泡沫塑料开孔和闭孔体积百分率的测定 GB/T14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17391 聚乙烯管材与管件热稳定性试验方法 GB/T18042 热塑性塑料管材蠕变比率的试验方法 GB/T18742.1 冷热水用聚丙烯管道系统第1部分：总则 GB/T18742.2 冷热水用聚丙烯管道系统第2部分：管材 GB/T18743 流体输送用热塑性塑料管材简支梁冲击试验方法 GB/T18991一2003冷热水系统用热塑性塑料管材和管件 GB/T18993.1 冷热水用氯化聚氯乙烯(PVC-C)管道系统 第1部分：总则 GB/T18993.2冷热水用氯化聚氯乙烯(PVC-C)管道系统第2部分：管材 GB/T19473.1 冷热水用聚丁烯(PB)管道系统第1部分：总则 GB/T19473.2 2冷热水用聚丁烯(PB)管道系统第2部分：管材 GB/T28799.1 冷热水用耐热聚乙烯（PE-RT)管道系统第1部分：总则 GB/T28799.2冷热水用耐热聚乙烯（PE-RT)管道系统第2部分：管材
1 CJ/T480—2015
GB/T29046 5城镇供热预制直埋保温管道技术指标检测方法 GB/T29047高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件 ISO17455塑料管道系统多层管阻隔层氧气渗透性能的测定（Plasticspipingsystems
Multilayer pipesDetermination of the oxygen permeability of the barrier pipe)
NFEN15632-2城镇保温管预制柔性管系统第2部分：一体式管系统要求和试验方法 (District heating pipes—Pre-insulated flexible pipe systems—Part 2:Bonded plastic service pipes- Requirements and testmethods)
BRL5609建筑外热水配送用预制保温柔性塑料管道系统（Pre-insulatedflexibleplasticspiping systems for hot water distribution outside buildings)
3术语和定义、缩略语
下列术语和定义、缩略语适用于本文件。 3.1术语和定义 3.1.1
高密度聚乙烯外护管聚氨酯发泡预制直埋保温复合塑料管prefabricateddirectlyburied composite insulating pipes with polyurethane(PUR)foamed-plastics and high density polyethylene(PE) casing pipes
由外护管、支架、保温层、工作管组成的保温管道。其外护管为高密度聚乙烯管材，保温层为聚氨酯硬质泡沫塑料，工作管为无规共聚聚丙烯(PP-R)管材或氯化聚氯乙烯(PVC-C)管材或耐热聚乙烯（(PE RTⅡ)管材或聚丁烯(PB)管材。 3.1.2
工作管servicepipe 保温复合塑料管中，用于输送介质的管材。
3.1.3
支架guidingholder 保温层内为防止工作管和外护管偏心而设置的支承构件。
3.1.4
保温层insulatinglayer 在工作管与外护管之间，为保持管道输送介质温度而设置的保温材料层。
3.1.5
外护管outerprotectivepipe 保温层外，阻挡外力和环境对保温材料的破坏和影响的套管。
3.1.6
不圆度ovality 保温复合塑料管同一横截面的最大直径与最小直径的差值除以最小直径的百分数。
3.2缩略语
下列缩略语适用于本文件。 PP-R：无规共聚聚丙烯（polypropylenerandom-copolymer） PVC-C：氯化聚氯乙烯（chlorinatedpoly(vinylchloride)） PE-RTIⅡ：I型耐热聚乙烯（polyethyleneof raisedtemperatureresistancetypeI）
2
