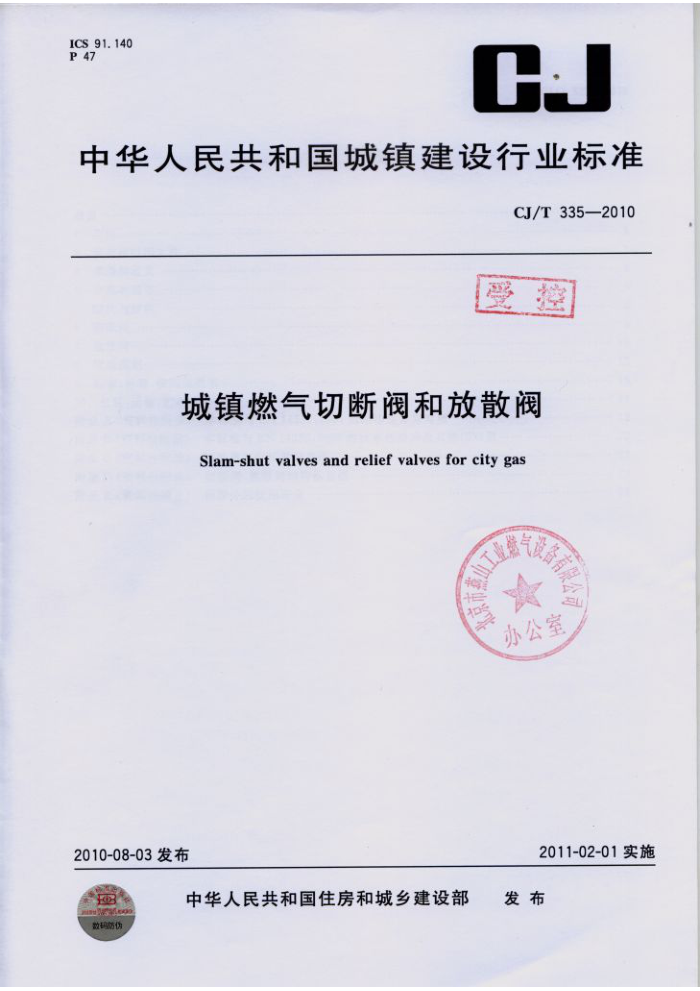

ICS91.140 P47
CJ
中华人民共和国城镇建设行业标准
CJ/T335—2010
受控
城镇燃气切断阀和放散阀 Slam-shut valves and relief valves for city gas
拉
办公室
2011-02-01实施
2010-08-03发布
中华人民共和国住房和城乡建设部 发布
西
数码防伤 CJ/T335—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类和型号 5 结构与材料 6 切断阀
.
放散阀· 检验规则… 标志、标签、使用说明书·
12
7 8 9
6
10包装、运输、贴存附录A（资料性附录）本标准与EN14382：2005的结构性差异对照附录B（资料性附录）本标准与EN14382：2005的技术性差异及其原因对照附录C（资料性附录） 切断阀复位压差示意图附录D（资料性附录） 切断、放阅结构示意图附录E（资料性附录） 橡胶件的使用寿命
7
18 20 21
22 24 CJ/T335—2010
前言
本标准中城镇燃气切断阀修改采用EN14382：2005《燃气调压站和装置用安装设备一进口压力 100bar以下的切断装置》，与EN14382：2005的结构性差异见附录A，技术性差异及原因见附录B。
本标准的附录A、附录B、附录C、附录D、附录E为资料性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：北京市公用事业科学研究所、北京市燕山工业燃气设备有限公司、北京市阀门四
厂、北京市公用工程设计监理公司、上海燃气市北销售有限公司、北京四方嘉业燃气设备工程有限公司、 北京市煤气用具厂。
本标准主要起草人：李清、陈文柳、张振庆、徐静、刘永、叶瀛、张岩。 CJ/T335—2010
城镇燃气切断阀和放散阀
1范围
本标准规定了城镇燃气（液化石油气除外）输配系统用切断阀和放散阀（以下简称切断阀和放散阀）的术语和定义、分类和型号、结构与材料、要求、试验方法、检验规则、标志、标签、使用说明书以及包装、 运输、贮存。
本标准切断阀适用于以城镇燃气（液化石油气除外）为工作介质、进口压力不大于4.0MPa、工作温度范围一20℃～60℃、公称尺寸不大于DN300、以流经阀门自身的燃气作驱动源的燃气自力式切断阀。
本标准放散阀适用于以城镇燃气（液化石油气除外）为工作介质、整定压力不大于0.1MPa、工作温度范围一20℃60℃、公称尺寸不大于DN200、以流经阀门自身的燃气作驱动源的燃气自力式放散阀。
户内燃气系统用切断阀和放胶除外。 2规范性引用文件
下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1911 包装储运图示标志（GB/T191-2008，ISO780：1997，MOD） GB/T229 金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1:2006，MOD） GB/T699 优质碳素结构钢 GB/T700 碳素结构钢（GB/T700—2006，ISO630：1995，NEQ） GB/T1047 管道元件DN（公称尺寸）的定义和选用（GB/T1047-2005，ISO6708：1995，
MOD)
GB/T1220 不锈钢棒 GB/T1239.2冷卷圆柱螺旋弹簧技术条件第2部分压缩弹簧 GB/T1239.4热卷圆柱螺旋压缩弹簧技术条件 GB/T1348 球墨铸铁件 GB/T1527 铜及铜合金拉制管 GB/T-1591 低合金高强度结构钢 GB/T3190 变形铝及铝合金化学成分（GB/T3190—2008，ISO209：2007.MOD） GB/T3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（GB/T3452.1-2005，
ISO3601-1:2002,MOD)
GB/T3452.2液压气动用O形橡胶密封圈第2部分：外观质量检验规范（GB/T3452.2 2007,ISO3601-3:2005,IDT)
GB/T6388运输包装收发货标志 GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1-2000，eqv
ISO7-1:1994)
GB/T7306.255°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2—2000，eqv ISO7-1:1994) CJ/T335—2010
GB/T9113.1 平面、突面整体钢制管法兰 GB/T9113.2 凹凸面整体钢制管法兰 GB/T12221 金属阀门 结构长度（GB/T12221—2005，ISO5752：1982，MOD） GB/T12226 通用阀门 灰铸铁件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12228 通用闽门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T12241 安全闽 —般要求（CB/T12241—2005,ISO4126-1：1991，MOD） GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件
流体输送用不钢无缝钢管
GB/T14976
GB/T17213.2 、工业 货制阀 第2-1部分：流通能力安装条件下流体流量的计算公式 (GB/T17213.2—2005, EQ：0634-2-1:1998/ID1
GB/T17241.6 修体铸失法兰 HG2807城镇 4压器用橡胶膜片（HG2807 1996.eqyDINEN278.199 HG/T20592 钢前售法兰（PN系列） HG/T20615 钢制法兰（Class系列） JB/T7944 9 旋弹簧抽样检查
S
3术语和定义
的以及下列术语和定义适 本标准
GB/T12241
3.1
自力式燃气切断阀 gas self shut-off valve 安装在燃气系统 D 气系统正常工作时，切断阀处于开启状态，燃气系统内的压力达到设定值时，
依靠系统内燃气压力 断燃气通路，燃气系统故障排除后，其执行机构由人上复位的阀。 3.2
A
切断压力trippresure 切断阅关闭元件开始动作被监控燃气系统内的压力。 预设的切断压力高于被监全效气 系统工作压力时的切断压力称作超压切断压力：预设的切断压力
低于被监控燃气系统工作压力时的切断压力称作欠压切断压力 3.3
切断压力精度 accuracy 切断压力实际响应值与设定值之间最大偏差的绝对值与设定值的比值，用百分数表示。
3.4
复位压差 relatchingdifference 切断压力设定值与切断阅正确复位所需的系统运行压力之间的差值。压力关系见图C1
3.5
响应时间 responsetime 切断阀从反馈信号取压点获得允许的极限切断压力至关闭元件完全关闭所持续的时间。
3.6
自力式燃气放散阀gasselfpressurereliefvalve 并联安装在燃气系统中，燃气系统正常工作时，放散阀处于关闭状态，燃气系统内的压力达到放散
2
