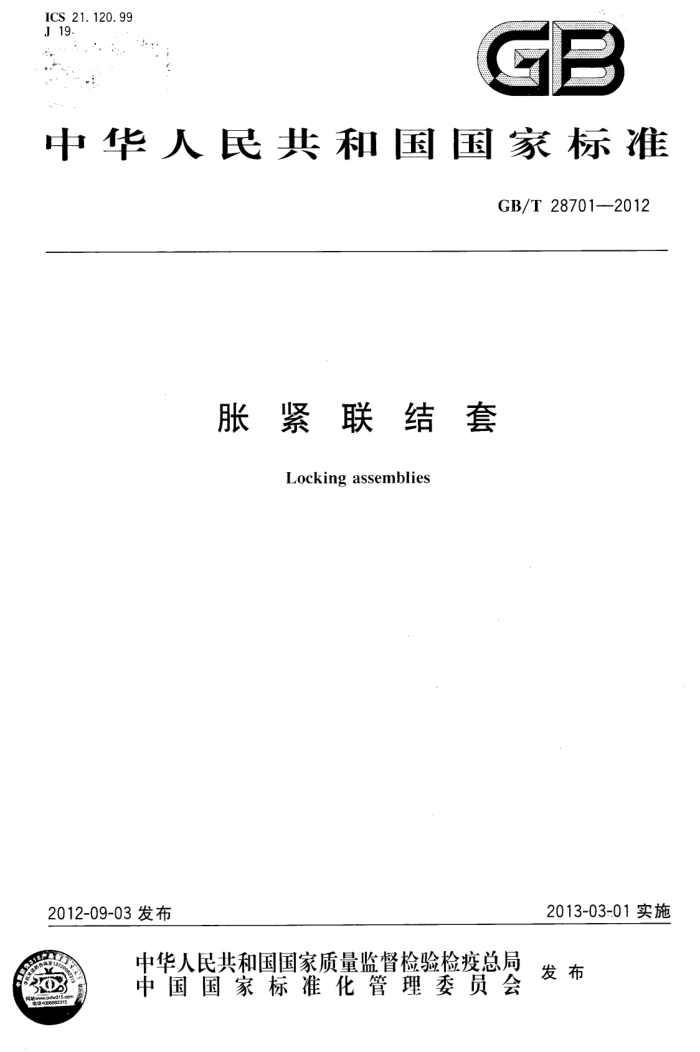

ICS 21.120.99 J 19.
GB
中华人民共和国国家标准
GB/T28701-2012
胀紧联结套
Locking assemblies
2013-03-01实施
2012-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T28701—2012
前言
本标准是按照GB/T1.1一2009给出的规则起章。 本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：德阳立达基础件有限公司、中机生产力促进中心、山西大新传动技术有限公司、石
家庄链轮总厂、武汉正通传动技术有限公司。
本标准主要起草人：刘学光、王译贤、明翠新、张新辉、许文江、余晓锁、邓高见。
B GB/T28701-2012
胀紧联结套
1范围
本标准规定了ZJ1型～ZJ19型胀紧联结套（以下简称胀紧套）的术语和定义、分类、技术要求、检验规则、标志、包装、运输、贮存等内容。
本标准适用于联结轴和轴上零件的胀紧联结套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T70.1内六角圆柱头螺钉 GB/T191 包装贮运图示标志 GB/T699 优质碳素结构钢 GB/T1031 产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T 1184 形状和位置公差未注公差值 GB/T1800.2 ：产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏
差表
GB/T3098.1 紧固件机械性能螺栓，螺钉和螺柱 GB/T3177 产品几何技术规范（GPS）光滑工件尺寸的检验 GB/T 4879 防锈包装 GB/T 6388 运输包装收发货标志 GB/T13384 机电产品包装通用技术条件 JB/T6396 大型合金结构钢锻件技术要求 JB/T6399 重型机械用弹簧钢
3术语和定义
下列术语和定义适用于本文件。
3. 1
胀紧联结套lockingassemblies 在轴与孔的联结中，使包容面间产生压力和摩擦力，以实现传递负载的一种无键联结装置。
4分类
4.1型式
胀紧联结套型式分为19种，见表1。 4.2型号
胀紧联结套型号按以下规定。
1 GB/T287012012
ZJ
X
胀紧套外径胀紧套内径胀紧套顺序号胀紧套型式代号
4.3标记示例
示例1：内径d=100mm，外径D=145mm的ZJ2型胀紧联结套：
胀紧套ZJ2-100×145GB/T28701—2012
示例2：内径d=120mm，外径D=165mm的ZJ9A型胀紧联结套：
胀紧套ZJ9A-120×165GB/T28701—2012
表1胀紧联结套型式
型式代号
序号
名 称
图 示
ZJ1
ZJ1型胀紧联结套
-
ZJ2
2
ZJ2型胀紧联结套
ZJ3
ZJ3型胀紧联结套
3
2 GB/T28701--2012
表1（续）
名 称
图 示
序号
型式代号
ZJ4
ZJ4型胀紧联结套
ZJ5型胀紧联结套
ZJ5
5
ZJ6型胀紧联结套
ZJ6
6 GB/T28701--2012
表1(续）
序号 型式代号
名 称
图
示
ZJ7
ZJ7型胀紧联结套
ZJ8
ZJ8型胀紧联结套
ZJ9A ZJ9B ZJ9C
ZJ9A型、ZJ9B型、
ZJ9C型胀紧联结套
ZJ10
ZJ10型胀紧联结套
10 GB/T28701—2012
表1(续）
型式代号
名称
序号
图 示
ZJ11
ZJ11型胀紧联结套
11
ZJ12型胀紧联结套
ZJ12
12
ZJ13型胀紧联结套
ZJ13
13 GB/T28701—2012
表1(续)
序号 型式代号
名 称
图
小
ZJ14
ZJ14型胀紧联结套
14
ZJ15型胀紧联结套
15
ZJ15
16
ZJ16型胀紧联结套
ZJ16
b
